    直流无刷电机测试

      作者:艾普智能点击:8403发布时间:2019-12-17 16:09:27

      分享到:

    直流无刷电机近几年发展很快,由于无刷技术的发展,电机制造成本下降很多,现在在家电、电动工具、电动车、工业等领域的应用越来越广,电机无刷化的趋势已成为公认的事实,这与无刷电机的优势是分不开的,小编简单列举了一下无刷电机和有刷电机的特点对比如下:

    序号
     项目
    有刷电机
    直流无刷
    1
    换向
    碳刷换向
    根据霍尔位置传感器电子换向
    2
    维护
    需定期维护
    由于无碳刷,无需定期维护
    3
    转速/转矩特性
    中等平坦,转速较高时,电刷摩擦增加,减少了有用转矩
    平坦—在负载额定的条件下,可在所有转速下正常工作
    4
     效率
    中等
    高,没有电刷两端的压降
    5
    输出功率
    中等/低,碳刷摩擦造成功率损耗,电枢产生的热量散发在气隙中,不容易散发
    高,无碳刷摩擦,转子永磁
    6
    转子惯性
    较大的转子惯性限制了动态特性
    小,因为转子上有永磁体。这改进了动态响应
    7
    转速范围
    较低,有电刷的机械限制
    较高,无电刷施加的机械限制
    8
    产生的电磁干扰
    电刷中的电弧会对附近设备产生电磁干扰
    9
    制造成本
    低
    较高,由于,有永磁体,制造成本和材料成本较高
    10
    控制
     简单且便宜
    复杂且昂贵
    11
    控制要求
    固定转速不需要控制器;改变转速时才需要控制器
    要保持电机运转,始终需要控制器。由控制器控制转速


    随着无刷电机的发展,其测试检验也逐步“标准化”

    一、直流无刷电机出厂综合测试系统测试项目包括:
    电气强度、绝缘电阻、电机调速启动测试;额定功率(电压、电流、功率)、欠压保护、过压保护,转速测试、转向判断、霍尔反馈信号测试、加载测试、缺相测试、反电动势测试、相位差测试等。

    二、内置驱动器电机和外置驱动器电机

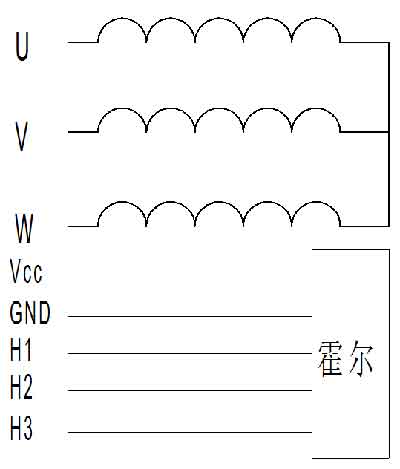

                                    艾普智能—内置驱动器电机                         艾普智能—外置驱动器电机


    三、测试设备主要配置

    序号
    产品名称
      型号
     功能
    单位
    数量
    1
    机柜及配电装置
      专用机柜
    驱动模块集成及供电机柜
    套
    2
    测试主机
     AIP
    耐压和绝缘测试、电阻、负载电压、电流、功率,霍尔高低电平、占空比、相位差   套
    3
     操作台
    定制
    上下直插式快速装夹气动工装
    套
    4
    直流电源(选配)
    定制
     Vm供电,(选配)
    台
    5
    交流电源(选配)
    定制
    AC供电,(选配)
    台
     壹
    6
     测试软件
    定制
    测试条件/测试结果保存/测试流程控制
    套


    艾普智能研发的新一代直流无刷电机测试系统既有Linux系统的稳定性,又兼Windows系统的友好界面,能够满足各类无刷电机检测,连续7年出口无刷检测设备,得到国内外客户的高度赞扬,艾普智能根据客户产品定制测试方案,不仅帮您把不良品检测出来,还告诉您为什么要这么测,从根源上给您解释各测试项目的意义,这是一个技术型电机测试企业的使命:为全球电机企业提供一站式专业测试解决方案

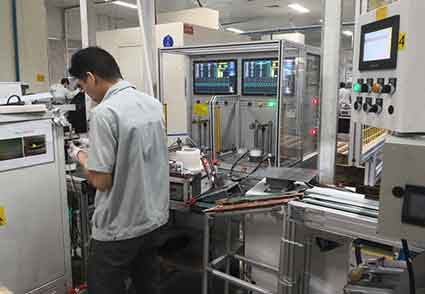

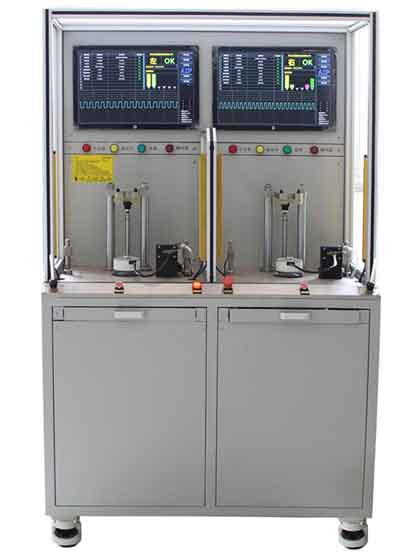

                        艾普智能—直流无刷电机整机                         艾普智能—设备现场应用

                                   (设备外形图)                                                                 (设备现场应用图)

    如您想进一步了解无刷电机测试项目,请参阅小编另一篇文章«无刷电机测试项目»
    本文由专注全球电机测试的艾普智能原创编写,版权所有,侵权必究,转载请注明出处:www.aipuo.com
