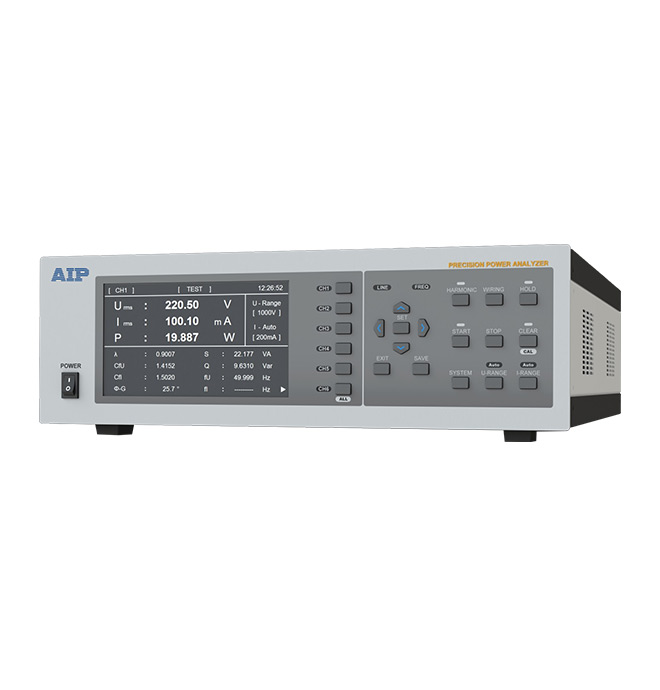

AIP87500多通道功率分析仪
一、AIP87500多通道功率分析仪基本参数
1、六通道功率分析
2、基本精度：±0.1%；
3、测量带宽：DC，0.5Hz~100kHz；
4、采样速率：100kSps；
5、最大电压：1000Vrms（1500Vpk）；
6、最大电流：50A/20A/10A/5A/2A/1A，支持混合搭配，选配传感器。
二、AIP87500多通道功率分析仪典型应用
1、单相/三相家用电器、商用电器待机功耗和功率分析；

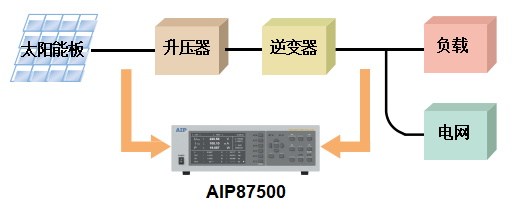

2、光伏逆变器功率分析、效率；

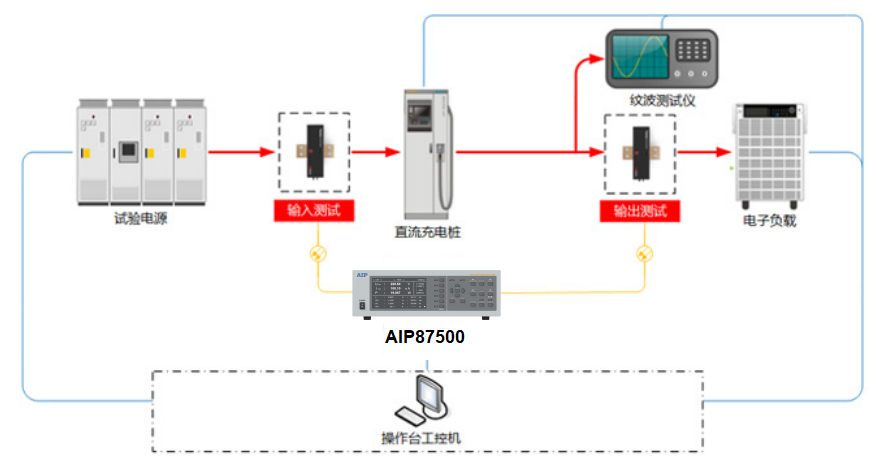

3、电动汽车、充电桩电性能测量；

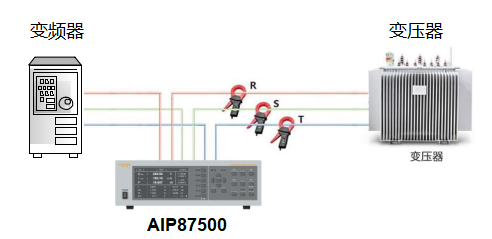

4、电力电子、变压器、发电机功率分析；

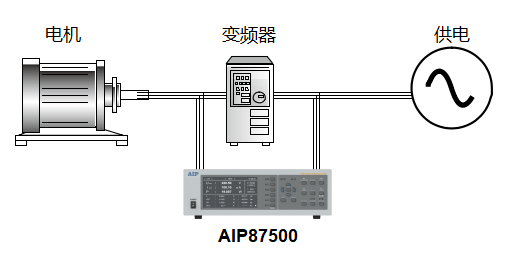

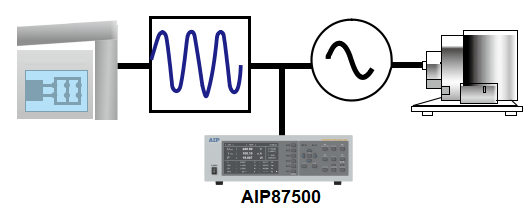

5、变频器、变频电机功率分析；
6、开关电源功率分析；

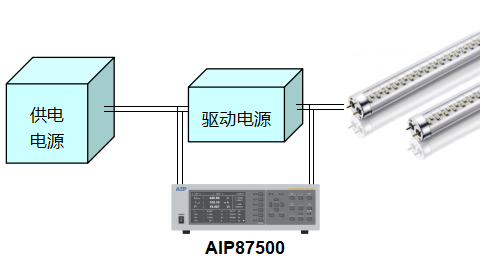

7、照明、LED功率分析。
三、AIP87500多通道功率分析仪主要特点
1、多 通 道：1～6通道测量单元配置，可灵活配置为多通道单相、三相三×2、三相四×2、四相（DC+三相三）等模式，满足多种负载（空调、逆变器、变频器、电机）测量需求；
2、高 精 度：使用高速DSP处理器，16位高速高精度AD转换器，基本精度可达0.1%，最快100ms显示数据更新周期；
3、宽 功 率：单通道可测量电流50A（可选配20A、10A、5A、2A、1A等规格，且支持混合搭配），功率最小分辨力0.1mW，满足待机功耗测量需求和额定功率测量需求；
4、宽 频 带：交流、直流信号两用，功率测量带宽DC、0.5Hz~100kHz，可满足各种标准和非标准正弦波形负载功率测量；
5、频率测量：六通道可同时进行频率测量；
6、线路滤波：采用500Hz、5.5kHz的低通滤波器，可测量PWM波形的基波值，滤掉开关电源电流高频干扰；

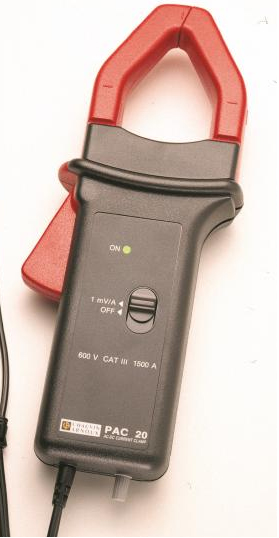

7、传 感 器：变比功能，支持常规I-I、V-V型电压/电流互感器；支持BNC接口的I-V型电流传感器，最大输入电压10V，可选配大电流传感器；
8、效率计算：可同时测量设备的输入、输出能耗，并计算出其效率；
9、电能累积：可单独累积正向电能量、反向电能量和综合电能量，进行买卖电能测量；
10、阈值报警：每通道可独立设置电压、电流、功率、功率因数等阈值和测量门限值，自动上下限判定，报警；
11、中英界面：可切换设置中文、英文操作界面。
三、AIP87500多通道功率分析仪主要功能

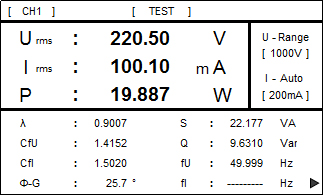

1、单通道测量

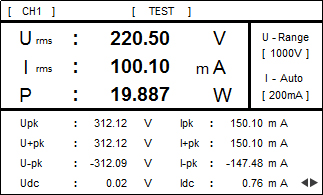

2、峰值检测

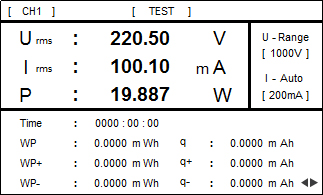

3、电能量测量

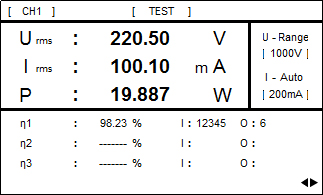

4、效率测量

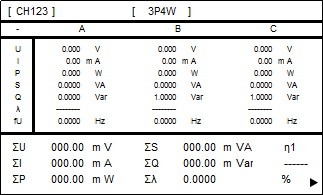

5、三通道测量

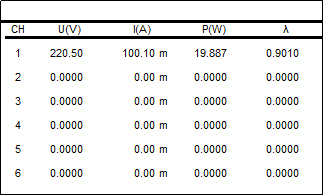

6、六通道测量
四、AIP87500多通道功率分析仪通道配置
多通道功率分析仪可支持多种接线方式，包括1P2W、1P3W、3P3W、3V3A、3P4W等方式，用户可根据使用要求配置多通道模式，以满足特定负载的电压、电流、功率、效率等参数的测量。
| 接线方式 | 通道1 | 通道2 | 通道3 | 通道4 | 通道5 | 通道6 |
| 1P2W 单相两线 | 1P2W | 1P2W | 1P2W | 1P2W | 1P2W | 1P2W |
| 1P3W 单相三线 | 1P3W | 1P3W | ||||
| 3P3W 三相三线 | 3P3W | 3P3W | ||||
| 3V3A 三相三线 | 3V3A | 3V3A | ||||
| 3P4W 三相四相 | 3P4W | 3P4W | ||||
