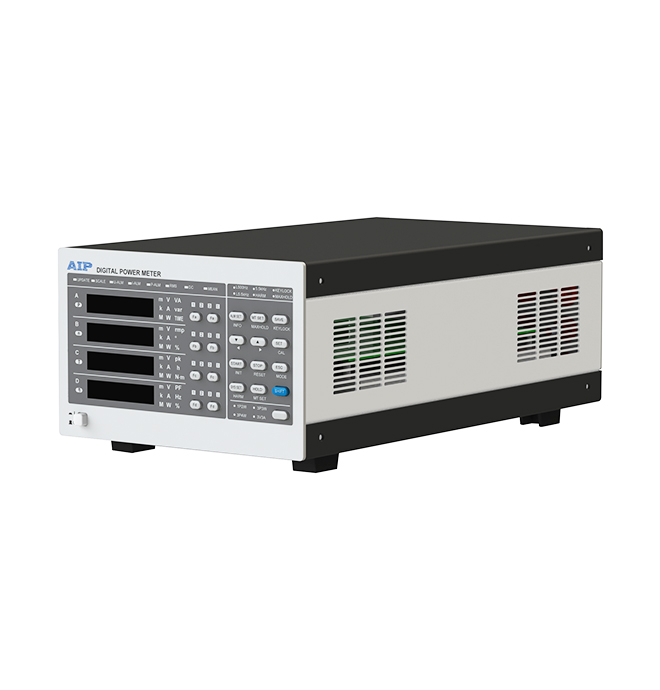

三相电参数测量仪

产品概述：

本产品适用于单相/三相家用电器、商用电器、电机的待机功耗和功率分析，支持1P2W、1P3W、3P3W、3P4W、3V3A测量模式。

测试项目：

◆◆◆单相：电压U、电流I、有功功率P、无功功率Q、视在功率S、功率因数λ、相位角Φ、CH1电压频率fU、CH1电流频率fI、电能量Wh、电能量计时Time; ◆◆◆三相：电压ΣU、电流ΣI、有功功率ΣP、视在功率ΣS、无功功率ΣQ、功率因数Σλ

适合电机：

三相电参数测量仪

一、功能特点

1、高精度：基本精度可达0.1%；

2、宽功率：可测量电流50A，功率最小分辨力0.01W；

3、传感器：变比功能，支持常规I-I电流互感器；

4、三相：支持1P2W、1P3W、3P3W、3P4W、3V3A测量模式；

5、阈值报警：可设置三相总电压、电流、功率的阈值和测量门限值，自动上下限判定，报警。

型号	AIP7905
测量通道	三相（支持单相使用）
测量参数/功能	相：电压U、电流I、有功功率P、无功功率Q、视在功率S、功率因数λ、相位角Φ、CH1电压频率fU、CH1电流频率fI、电能量Wh、电能量计时Time 三相：电压ΣU、电流ΣI、有功功率ΣP、视在功率ΣS、无功功率ΣQ、功率因数Σλ
接线方式	1P2W、1P3W、3P3W、3P4W、3V3A
信号输入	浮置输入（互感器输入）
满量程峰值因数	3
电压额定量程	600V
电压精度范围/分辨力	0.6~600V/0.1V
电流额定量程	50A
电流精度范围	20mA~50A
电流分辨力	0.001A
功率因数精度范围	±(0.1 ～ 1.0)
功率因数分辨力	0.01
电压/电流测量精度	45Hz≤f≤65Hz	±(0.1%×显示值+0.1%×量程)
有功功率测量精度	45Hz≤f≤65Hz	±(0.1%×显示值+0.1%×量程)
有功功率测量范围	0.44W~11kW@220.0V/相，PF=0.1~1.0
有功功率最高分辨力	0.01W
频率测量范围	45Hz~65Hz
频率测量精度	±0.1%×显示值
电能测量范围	0～99999MWh（分辨率：0.01mWh）
电能测量精度	±0.2%×显示值
电能计时范围	9999时59分59秒
数据更新周期	0.5 / 1 / 2 / 5 [s]
变比范围	1～5000
报警功能	5组，总电压、总电流、总功率上/下限、门限设定
控制接口	标配：RS232；选配：RS485、开关量
尺寸（W x H x D）	213 x 132.5 x 384.5mm
