测试项目

AIP8921-036：耐压、绝缘、匝间、电阻、空载、低启、堵转、转向、PG特性；

AIP8922-036：耐压、绝缘、匝间、电阻、空载、低启、堵转、转向（摇臂滚轮）；

AIP8923-036：耐压、绝缘、匝间、电阻、空载、低启、堵转、转向（磁场感应）；

AIP8924-036：耐压、绝缘、匝间、电阻、空载

测试对象

单相电机（单速、多速）

测试工位

双工位

交流耐压

输出电压设定范围/精度

AC 200～3000V      ±(2%×设定值+10V)

击穿电流测量范围/精度

0.10～20.00mA      ±(2%×显示值+0.05mA)

测试时间范围/分辨率

0.5～999.9s   0.1s/步

电弧侦测

1～9级(9级为最高灵敏度)

绝缘电阻

输出电压设定范围/精度

DC 500V/1000V       ±(2%×设定值+10V)

绝缘电阻测量范围/精度

1～500MΩ   ≤100MΩ：±(3%×显示值+0.5MΩ)；  >100MΩ：±(5%×显示值+5MΩ)

测试时间范围/分辨率

0.5～999.9s   0.1s/步

匝间测试

输出电压设定范围/精度

500～3000V        ±(3%×显示值+8V)

采样频率

100MHz

波形比较项目

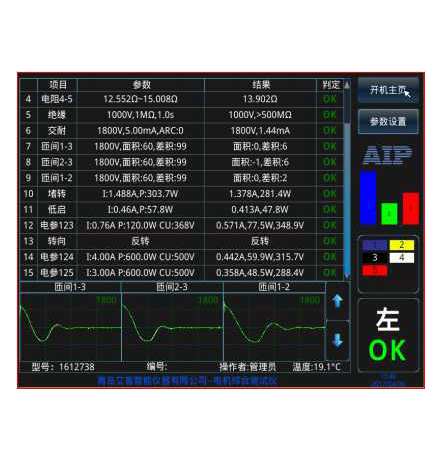

面积、差积、电晕、相位；测试界面显示三个匝间波形

直流电阻测试

测量范围及精度

10.0mΩ～20KΩ      ±(0.3%×显示值+3个字)  可设定温度补偿

测试时间范围/分辨率

0～999s  0.1s/步

测量范围/测量精度

-10.0℃～+50.0℃    ±0.5℃

空载特性

电压测试范围/精度

AC:30～500V        ±(0.5%×显示值+1V)

电流测试范围/精度

AC:0.02～5.0A      ±(0.5%×显示值+2个字)

功率测试范围/精度

0.6-1500W           ±(0.5%×显示值+5个字)

低压启动

电压测试范围及精度

AC:30～500V        ±(0.5%×显示值+1V)

电流测试范围及精度

AC:0.02～5.0A      ±(0.5%×显示值+2个字)

功率测试范围及精度

0.6-1500W           ±(0.5%×显示值+5个字)

堵转测试

电压测试范围及精度

AC:30～500V       ±(0.5%×显示值+1V)

电流测试范围及精度

AC:0.02～5.0A     ±(0.5%×显示值+2个字)

功率测试范围及精度

0.6-1500W          ±(0.5%×显示值+5个字)

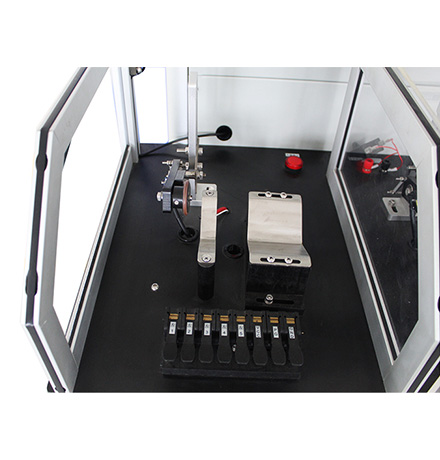

转向

转向判断

正转、反转、不转

霍尔特性

VCC电源

3.00-18.00V       ±(0.5%×设定值+3个字)

高低电平范围/精度

0.00-18.00V       ±(0.5%×显示值+3个字)

频率范围

1 ～ 599Hz

占空比

0.0-100.0%        ±(0.5%×设定值+2个字)
