新能源汽车电机测试标准
产品概述:
测试项目:
适合电机:

近年来新能源汽车普及率逐年升高,新能源汽车电机作为新能源汽车的重要组成部分,其质量测试十分重要。

新能源汽车电机主要分为汽车驱动电机和汽车辅助电机,两者标准有些区别,下面分别介绍下:

一、新能源驱动汽车电机测试标准

1、新能源汽车驱动电机测试国家标准发布

艾普智能官网内有完整版下述标准,可点击查阅。

GB/T 18488.1-2015 电动汽车用驱动电机系统 第1部分:技术条件

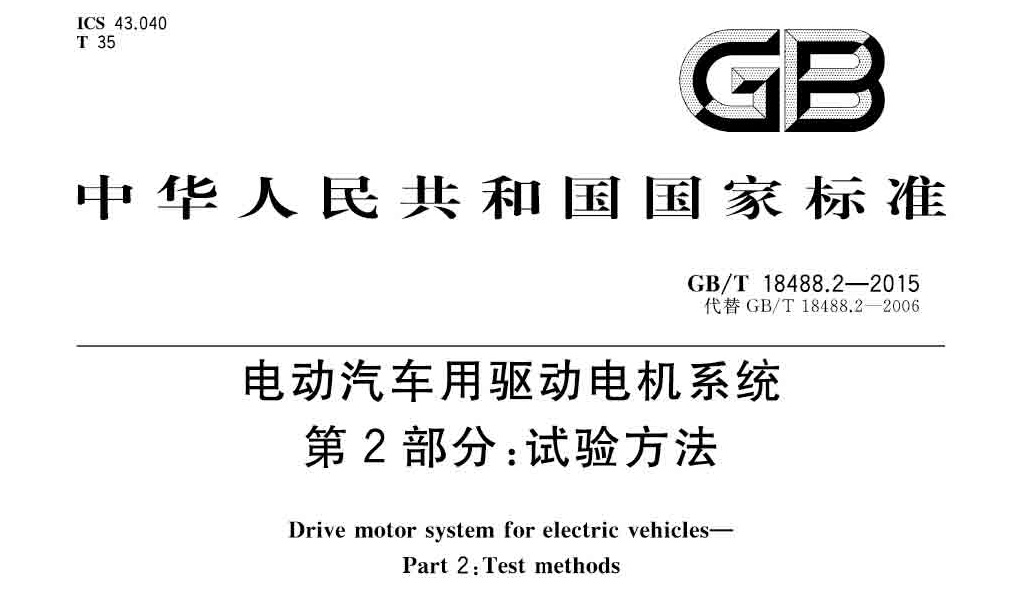

GB/T 18488.2-2015 电动汽车用驱动电机系统 第2部分:试验方法


2、新能源汽车驱动电机测试

新能源汽车驱动电机有多种类型,常用的驱动电机是永磁电机和交流异步电机,因其电机结构不同,测试项目也有所区别。

(1)永磁同步电机测试

永磁同步电机的转子是永磁体,定子绕组有圆线和扁线两种可选,功率密度较高,可适用于高低速切换以及频繁启停等复杂路况,是目前国内新能源汽车驱动电机的主流选择。

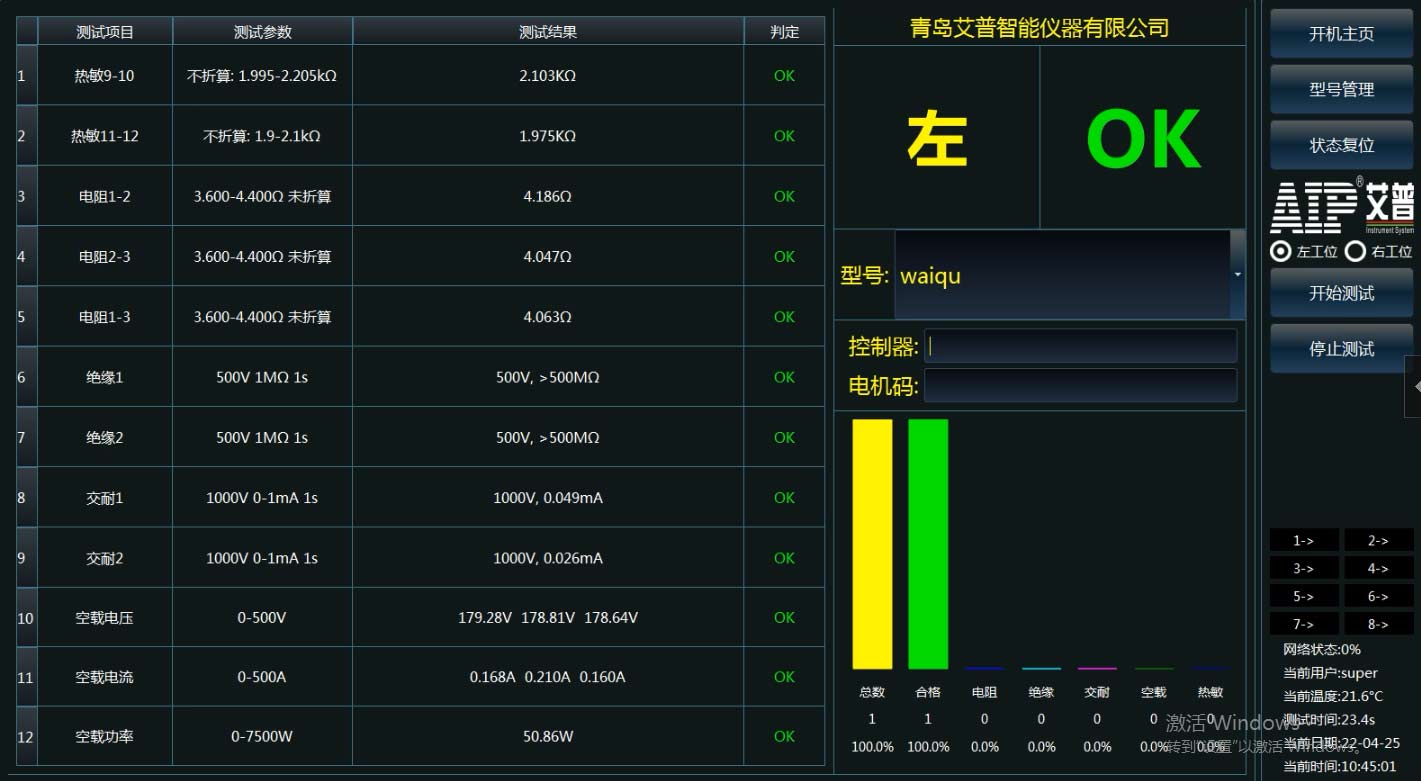

永磁同步电机测试除常规交耐电阻外,热敏电阻值、电感、堵转是必须要测试的项目。


(2)交流异步电机测试

交流异步电机的定子和转子使用的都是圆线的绕组,适合高速路况,主要在四驱车型的辅助驱动系统中使用。测试项目和永磁电机测试相同。

在官网中有介绍过《新能源汽车驱动电机检测》,内含具体测试项目,若有兴趣可点击查阅。

二、新能源汽车辅助电机测试标准

对于新能源汽车辅助电机测试,并未发布明确的国家标准规定。

但根据电机行业内部使用要求,汽车辅助电机测试项目及参数也具有一定的范围。

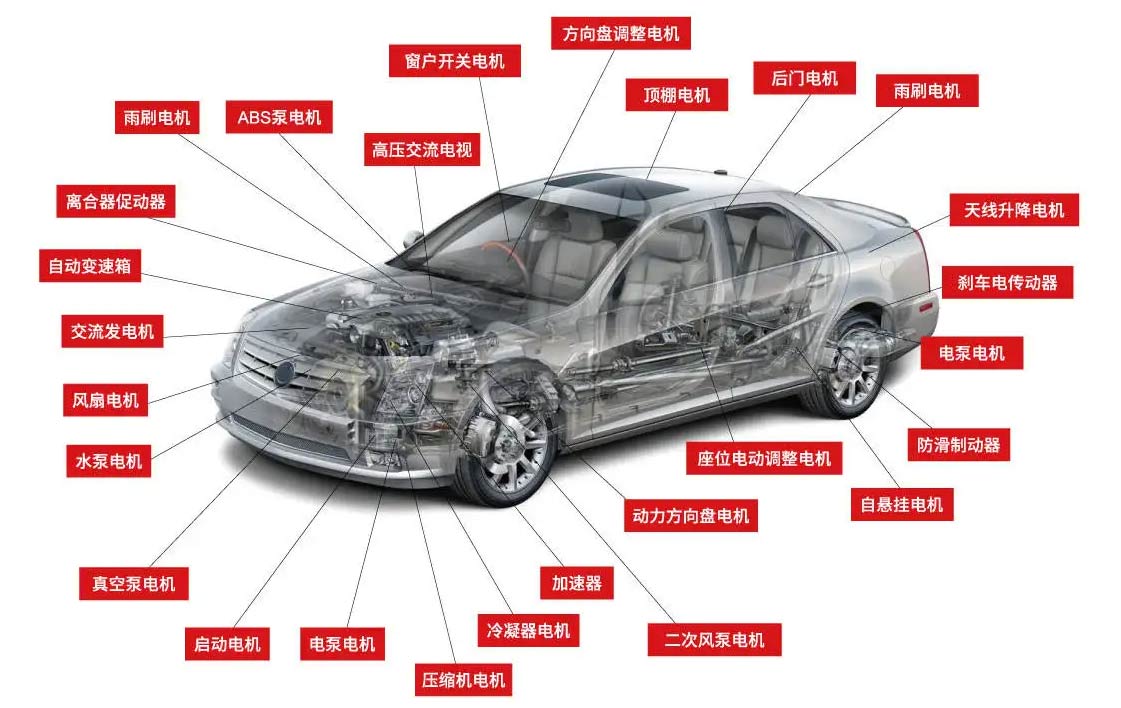

新能源汽车辅助电机包含汽车座椅电机、雨刮器电机、油泵电机、玻璃升降电机、电动风扇电机、电子手刹电机等等百余种电机。汽车辅助电机的种类不限于永磁同步电机和交流异步电机,更多的比如有刷电机、无刷电机、伺服电机、串激电机等多种类电机应用十分广泛。下面为大致电机测试项目及测试合格标准。


1、交流耐压

(1)输出电压范围、精度:AC 500~3000V、 ±(2%×设定值+10V);

(2)击穿电流测试范围、精度:0.10~20.00mA、 ±(2%×显示值+0.05mA);

2、绝缘电阻

(1)输出电压范围、精度:DC 500~1000V、 ±(2%×设定值+10V);

(2)绝缘电阻测试范围、精度:1~500MΩ、±(3%×显示值+0.5MΩ)(≤100MΩ);

                                                  ±(5%×显示值+5MΩ)( >100MΩ);

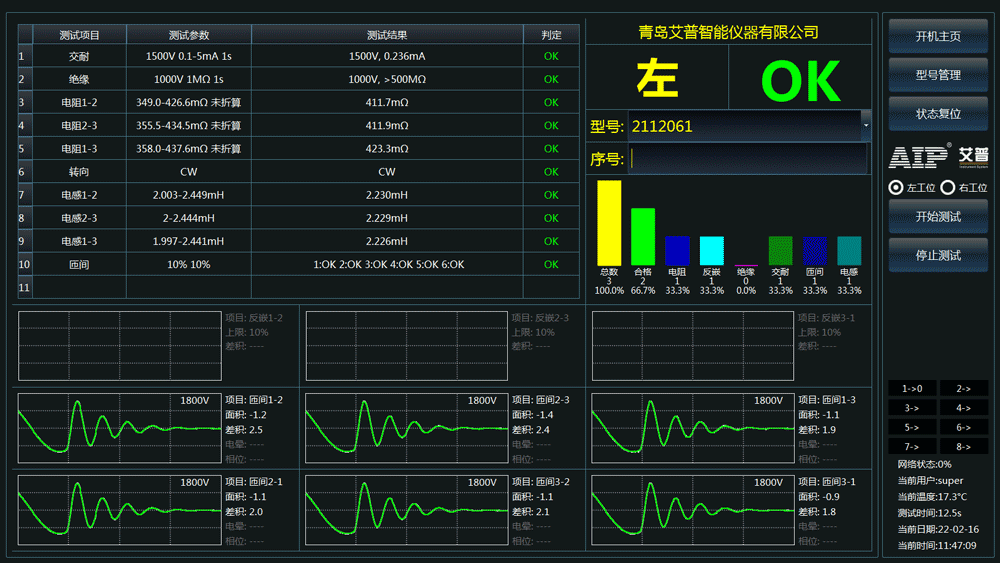

3、匝间耐压

(1)输出电压范围、精度:DC 500~3000V、 ±(3%×显示值+8V);

(2)采样频率:100MHz;

4、直流电阻

(1)测试范围:10.0mΩ~20KΩ;

(2)测试精度:±(0.3%×显示值+3个字) 可设定温度补偿。


艾普智能专注全球电机测试,为比亚迪、蔚来等新能源汽车厂家提供多种新能源汽车电机测试系统,具有完善的电机测试经验,满足新能源汽车电机测试标准,可在线联系我们获得测试方案!

艾普智能专注全球电机测试,以上信息来自网络,如有侵权请联系作者更改。
