汽车玻璃升降器电机测试系统

一、测试项目

1、电枢转子测试项目：焊接电阻、跨间电阻、片间电阻、交流耐压、绝缘电阻、匝间耐压。

2、电机整机测试项目：空载/负载参数（电压、电流、功率）、转矩、转速等。

二、功能特点

1、负载测试：测试电机在加载条件下，进行正反转、多档功率的测试，更准确检测电机性能；

2、焊阻定位：准确定位焊接电阻错误的焊点，并以图示直观展现；

3、挂钩错位：自动检测电枢挂钩顺序是否正确，并准确指出顺时针或逆时针挂错片数；

4、开机自检：测试系统开机时自动检测各功能模块是否正常，异常模块会自动报错并提示；

5、数据处理快速：测试系统控制核心采用ARM高速处理器，数据处理高效准确；

6、数据共享：设备与互联网联通，实现数据交互资源共享；对接MES系统，测试数据可自动上传到客户服务器端，此功能选配；

7、远程维护：内置网络模块，联网后可远程对测试系统进行维护升级，保证设备维护时效性。

三、汽车汽车玻璃升降器系统结构

汽车玻璃电动升降器系统主要由玻璃升降器、玻璃、玻璃导轨组成。利用电机转动驱动玻璃升降器带动玻璃沿滑轨上下运动，从而达到玻璃升降的目的。

玻璃升降器，又称摇窗机或升降器：是按一定的驱动方式，使汽车玻璃按一定方式沿玻璃导轨上升或下降，并能够把玻璃停在任意位置的装置。

四、汽车汽车玻璃升降器电机工作原理

玻璃升降器电机工作原理：开关控制内部电动机正反转,带动绳索,牵动固定着玻璃的滑块上下滑动，以一种叉臂式电动玻璃升降器为例：

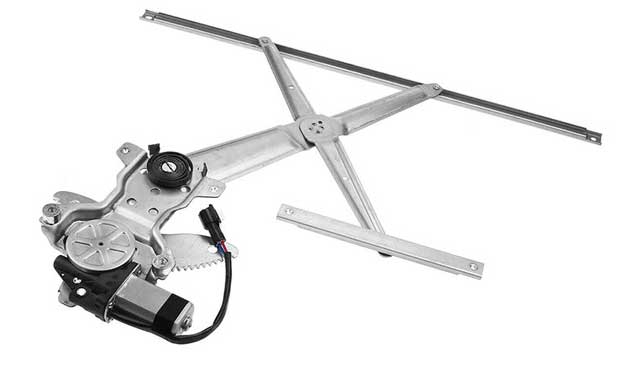

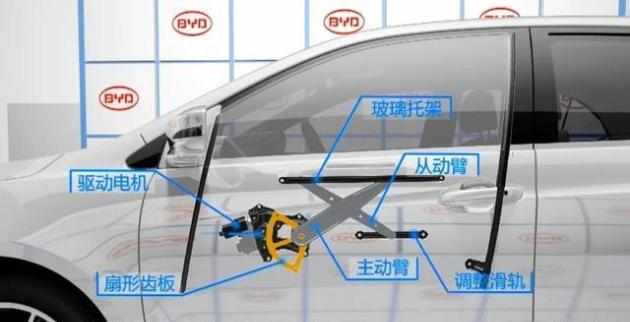

该升降器主要由驱动电机、扇形齿板、主动臂、从动臂、玻璃托架、调整滑轨和电机座板等组成。工作过程：电机转动驱动小齿轮旋转带动扇形齿轮转动，使主臂围绕旋转中心旋转，然后通过交叉臂式结构，带动玻璃沿滑轨上下运动，从而达到玻璃升降的目的。

五、汽车汽车玻璃升降器种类：

玻璃升降器按其机械升降机构又可分为：

1、绳轮式：电动机驱动卷丝简转动,带动钢丝绳并拉动玻璃托架在导轨中上下运动。

2、软轴式：电动机驱动小齿轮旋转,并带动软轴在轴套内滑动,从而便玻璃托架在导轨上运动,完成玻璃升降的目的。

3、交叉双臂式：电动机驱动小齿轮带动扇形齿板转动,通过交叉臂的杠杆带动玻璃托架上下运动,完成玻璃在导轨中的上下移动。
