空调风扇电机测试解决方案

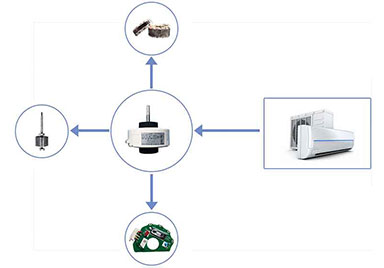

空调风扇电机有室内机和室外机两种，根据结构跟交流感应电机和无刷电机，感应电机根据供电方式不同分单相风扇和三相风扇（工业用），无刷电机根据驱动分内驱和外驱。
感应电机因为已经应用时间较长，测试相对已经“标准化”，主要分定子测试模块、铸铝转子测试模块、整机测试模块。
无刷电机起步晚，但发展很快，已经有逐步替换感应电机的趋势，无刷电机具有易控制、效率高、噪音低等优点，但由于工作原理是由程序控制电子换向，其测试要复杂于感应电机。
一、空调风扇电机测试解决方案种类
空调风扇电机测试解决方案主要分为两个模块：一是空调风扇交流感应电机测试方案，二是空调风扇无刷电机测试方案。
空调风扇电机测试系统可参考：空调风扇电机定子测试系统、空调风扇电机测试系统、空调风扇电机加载测试系统、电机定子真空测试系统；电机搭线垂线测试系统、电机单点线伤测试系统、铸铝转子测试系统、永磁转子测试系统、无刷电机FCT综合测试系统、直流无刷电机加载测试系统、测功机智能测试系统。
以下将具体介绍各类空调风扇电机测试方案：
1、空调风扇交流感应电机测试方案
| 交流感应电机测试方案 | 测试项目 | |
| 电机定子测试 | 交流耐压、绝缘电阻、直流电阻、匝间耐压、反嵌、转向 | |
| 电机定子真空测试 | 交流耐压、绝缘电阻、直流电阻、电感、匝间耐压、反嵌、转向 | |
| 电机定子搭线垂线测试 | 有效解决槽外线绝缘测试痛点 | |
| 电机定子单点线伤测试 | 在满足测试效果可媲美盐水试验的前提下，保证不破坏电机，实现批量化生产 | |
| 铸铝转子测试 | 断条、细条、最大幅值、最小幅值、端环电阻电抗值（选配） | |
| 单相电机测试 | 交流耐压、绝缘电阻、直流电阻、匝间耐压、低压启动、空载性能（多档）、堵转性能、旋向、PG | |
| 三相电机测试 | 交流耐压、绝缘电阻、直流电阻、匝间耐压、空载性能、堵转性能、旋向（选配） | |
| 电机测功机测试 | 电压、电流、功率、转速、扭矩、效率、寿命试验、温升试验 | |
2、空调风扇无刷电机测试方案
| 无刷电机测试方案 | 测试项目 | |
| 电机定子测试 | 交流耐压、绝缘电阻、直流电阻、匝间耐压、反嵌、转向 | |
| 电机定子单点线伤测试 | 在满足测试效果可媲美盐水试验的前提下，保证不破坏电机，实现批量化生产 | |
| 永磁转子测试 | 反电动势、霍尔特性、相位差 | |
| 电机FCT测试 | 负载性能、霍尔特性/FG特性、缺相检测 | |
| 无刷电机空载测试 | 交流耐压、绝缘电阻、空载性能、电势线导通、阻抗压降 外驱电机增加：直流电阻、霍尔特性 | |
| （小扭矩）无刷电机加载测试 | 交流耐压、绝缘电阻、负载性能、霍尔特性、阻抗压降、缺相检测、转速、转向 外驱电机增加：直流电阻、反电动势 外驱电机建议反电动势和负载性能二选一 | |
| （大扭矩）外驱电机加载测试 | 交流耐压、绝缘电阻、直流电阻、负载性能、反电动势、霍尔特性、阻抗压降、缺相检测、转向 注：建议负载性能和反电动势二选一 | |
| 阻抗压降测试 | 检测电机绕组与驱动板焊接是否缺相，检测驱动板自举电容是否良好，兼容内外驱无刷电机 | |
| 电机噪音测试 | 空载功率、霍尔特性 人工判断该电机噪音，该工序设计在电机加载测试之后，兼容内外驱无刷电机 | |
| 电机测功机测试 | 电压、电流、功率、转速、扭矩、效率、寿命试验、温升试验 | |

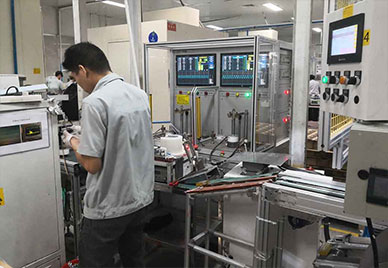

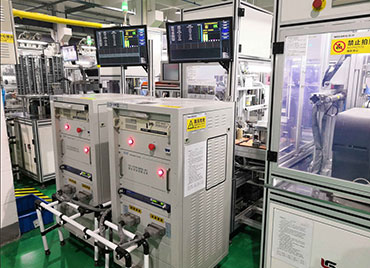

二、空调风扇电机测试系统应用案例
以下为部分空调风扇电机测试系统应用案例：
无刷电机的测试难点在于对控制信号的理解，比如VCC/VSP/VM的上下电顺序，缺相检测等，AIP艾普自2013年即进行无刷电机测试的研发，通过不断的研发沉淀，在无刷电机测试领域实现快速、精准、高效的效果，现已与威灵集团、凯邦集团、日立集团等众多大企业客户达成深度合作，客户的信赖就是最好的说明。
AIP艾普专注全球电机测试，为客户提供一站式电机测试解决方案，购电机检测设备，选择艾普就够了！
