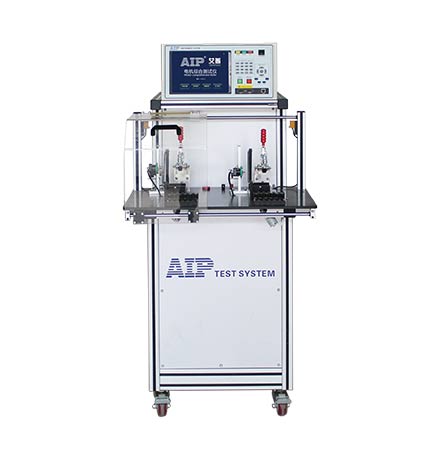

汽车电子泵电机测试系统
产品概述:
汽车电子泵电机主要是无刷电机为主,该测试系统对电子泵电机测试系统整机、定子进行测试。
测试项目:
交流耐压、绝缘电阻、直流电阻、电感、匝间耐压、旋向、功率等
适合电机:

本系列产品应用于新能源汽车电子泵电机安全指标和性能指标测试,用于电机出厂前测试,根据不同电机规格定制测试方案。

一、功能特点

1、闭环闭环:匝间测试支持10uH以上线圈的匝间测试,匝间测试电压闭环反馈,测试更加准确

2、快速自动夹装:采用简单高效的装夹方案,支持与电机生产线结合,提高汽车电机出厂测试效率;

3、开机自检:测试系统开机时自动检测各功能模块是否正常,异常模块会自动报错并提示;

4、数据处理快速:测试系统控制核心采用ARM高速处理器,数据处理高效准确;

5、数据共享:设备与互联网联通,实现数据交互资源共享;对接MES系统,测试数据可自动上传到客户服务器端,此功能选配;

6、远程维护:内置网络模块,联网后可远程对测试系统进行维护升级,保证设备维护时效性。

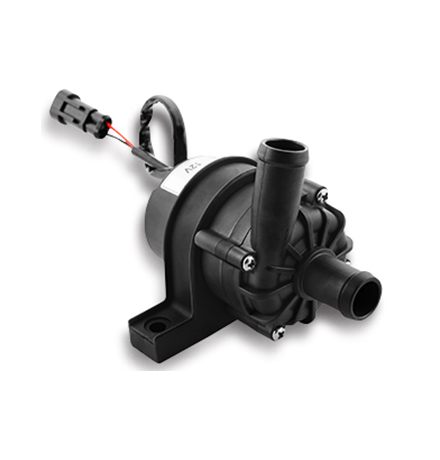

二、电子汽车水泵特点

汽车电子泵是一种12v或24v电动冷却液,主要应用在新能源汽车,或者带涡轮燃油车上,利用离心力对水、冷却液等液体进行加压和循环,为汽车发动机、动力电池等散热,是汽车冷却系统的关键部件,特点:直流无刷电机,长寿命;可长时间持续工作24小时/天;经久耐用的永久磁铁转子和高精度陶瓷轴;先进的磁驱技术,静密封,永无泄漏;电机优化设计,极小的温升;极性保护,过载保护,堵转保护;特殊设计橡胶安装支架,可以很好的用于汽车的振动工作条件;特殊电子元器件设计可适用于汽车电源供电方式出现的高峰值电压或不稳定电压;专业汽车防水端子;低或零维护;低功耗。


三、汽车电子泵应用

主要用于在车辆预热系统、汽车发动机冷却循环、氢燃料电池热管理系统、新能源汽车驱动系统、电动汽车电池冷却系统,包括汽车电动水泵,汽车驻车加热器水泵,新能源汽车冷却循环泵,电池冷却和辅助加热循环泵,液力变矩器冷却循环泵,新能源热管理系统,防爆电动汽车泵,纯电动汽车防爆指挥车泵,汽车涡轮增压器水冷循环泵,驻车预热器循环泵 ,预热器水泵,汽车中冷器水冷循环泵,汽车暖风空调循环,发动机冷却循环电子泵,纯电动车大巴和混合动力大巴电机控制冷却循环泵等。


汽车电子泵电机整机测试项目:

测试产品

汽车电子泵电机整机





测试项目

AIP8921-036:耐压、绝缘、匝间、电阻、空载、低启、堵转、转向、PG特性;

AIP8922-036:耐压、绝缘、匝间、电阻、空载、低启、堵转、转向(摇臂滚轮);

AIP8923-036:耐压、绝缘、匝间、电阻、空载、低启、堵转、转向(磁场感应);

AIP8924-036:耐压、绝缘、匝间、电阻、空载

测试对象

单相电机(单速、多速)

测试工位

双工位

交流耐压

输出电压设定范围/精度

AC 200~3000V      ±(2%×设定值+10V)

击穿电流测量范围/精度

0.10~20.00mA      ±(2%×显示值+0.05mA)

测试时间范围/分辨率

0.5~999.9s   0.1s/步

电弧侦测

1~9级(9级为最高灵敏度)

绝缘电阻

输出电压设定范围/精度

DC 500V/1000V       ±(2%×设定值+10V)

绝缘电阻测量范围/精度

1~500MΩ   ≤100MΩ:±(3%×显示值+0.5MΩ);  >100MΩ:±(5%×显示值+5MΩ)

测试时间范围/分辨率

0.5~999.9s   0.1s/步

匝间测试

输出电压设定范围/精度

500~3000V        ±(3%×显示值+8V)

采样频率

100MHz

波形比较项目

面积、差积、电晕、相位;测试界面显示三个匝间波形

直流电阻测试

测量范围及精度

10.0mΩ~20KΩ      ±(0.3%×显示值+3个字)  可设定温度补偿

测试时间范围/分辨率

0~999s  0.1s/步

测量范围/测量精度

-10.0℃~+50.0℃    ±0.5℃

空载特性

电压测试范围/精度

AC:30~500V        ±(0.5%×显示值+1V)

电流测试范围/精度

AC:0.02~5.0A      ±(0.5%×显示值+2个字)

功率测试范围/精度

0.6-1500W           ±(0.5%×显示值+5个字)

低压启动

电压测试范围及精度

AC:30~500V        ±(0.5%×显示值+1V)

电流测试范围及精度

AC:0.02~5.0A      ±(0.5%×显示值+2个字)

功率测试范围及精度

0.6-1500W           ±(0.5%×显示值+5个字)

堵转测试

电压测试范围及精度

AC:30~500V       ±(0.5%×显示值+1V)

电流测试范围及精度

AC:0.02~5.0A     ±(0.5%×显示值+2个字)

功率测试范围及精度

0.6-1500W          ±(0.5%×显示值+5个字)

转向

转向判断

正转、反转、不转

霍尔特性

VCC电源

3.00-18.00V       ±(0.5%×设定值+3个字)

高低电平范围/精度

0.00-18.00V       ±(0.5%×显示值+3个字)

频率范围

1 ~ 599Hz

占空比

0.0-100.0%        ±(0.5%×设定值+2个字)
