青岛艾普智能仪器有限公司是专注全球电机测试的高新技术企业,为全球电机行业提供电机定子测试整机测试铸铝转子测试电枢转子测试测功机测试等智能化的测试产品。作为电机检测仪器研发生产厂家,艾普一直关注着各类型电机性能发展趋势,时刻保持与电机行业发展齐头并进,为电机正常、高效运转保驾护航。

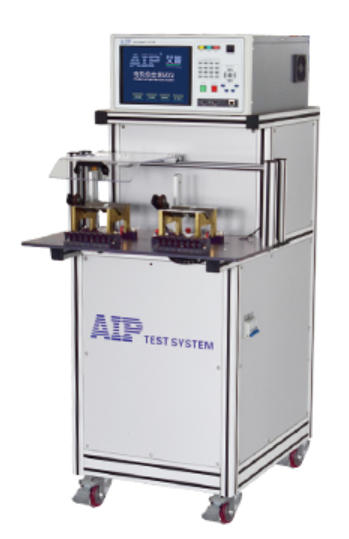

艾普智能仪器--步进电机测试系统

本期艾普小编为您讲解的主题是:直线步进电机“零传动”方式的性能优势。

直线步进电机在机床上的使用最显着的优势就是取消了电机到工作台(拖板)之间的全部机械中间传动环节,让机床之间的传动链长度缩短为零。因此这种传动方法业界称为“直线驱动”或“零传动”。这种直线步进电机“零传动”的方法具有传统电机所不具备的功能优势及特点。
(1)高速呼应性

一般来讲机械传动件比电气元器件的动态呼应时间要大几个数量级。因为系统中取消了一些呼应时间常数较大的如丝杠等机械传动件,使整个闭环操控系统动态呼应功能大大提高,使反响反常灵敏方便。
(2)精度性更高
       因为取消了丝杠等机械传动组织,因此减少了插补时因传动系统滞后带来的盯梢差错。通过直线位置检测反馈操控,可大大提高机床的定位精度。
(3)传动刚度高、推力平稳
       “直接驱动”提高了其传动刚度。同时直线电机的布局,可根据机床导轨的形面结构及其工作台运动时的受力状况来布置。一般规划成均布对称,使其运动推力平稳。
(4)速度快、加减速进程短
        线电机最早首要用于磁浮列车(时速可达500km/h),现在用于机床进给驱动中,要满足其超高速切削的最大进给速度(要求达60~100m/min或更高)当然是没问题的。也因为“零传动”的高速呼应性,使其加减速进程大大缩短,从而实现起动时瞬间到达高速,高速运行时又能瞬间准停。加速度一般可到达2~10g(g=9.8m/s2)。
(5)行程长度不受限制
       在导轨上通过串联直线步进电机的定件,就可无限延伸动件的行程长度。
(6)运行时噪声低
       因为取消了传动丝杠等部件的机械冲突,而其导轨副又可选用翻滚导轨或磁垫悬浮导轨(无机械接触),使运动噪声大大下降。
(7) 效率高
       因为无中间传动环节,也就取消了其机械冲突时的能量损耗。
       直线步进电机“零传动”的性能优势还有诸多现实应用意义,其诸多性能优势中较低能量损耗是其最大亮点,随着节能减排的深度推广,电机行业的创新驱动环境友好的趋势势在必行。青岛艾普智能仪器有限公司愿携广大电机爱好者共同进步,共谋发展!
