青岛艾普智能仪器有限公司专注全球电机测试，是一家集研发、生产、销售于一体的电机检测设备定制企业。接下来艾普小编要给大家分享的是新能源电驱产品扁线电机。

一、市场背景：

1、汽车电动化在全球已经是不可逆转的趋势；

2、电驱系统是汽车电动化的核心部件之一；

3、电驱系统的轻量化、小型化是未来的趋势；

4、电驱系统集成化、电机扁线化是实现轻量化和小型化的主要技术路线。

二、扁线电机的难点：

1、自动化设备投入大；

2、与圆线嵌线设备一样，通用性差；

3、对绝缘系统要求高；

4、专利多、设计调整困难等技术上得问题；

三、扁线电机的工艺经济性分析：

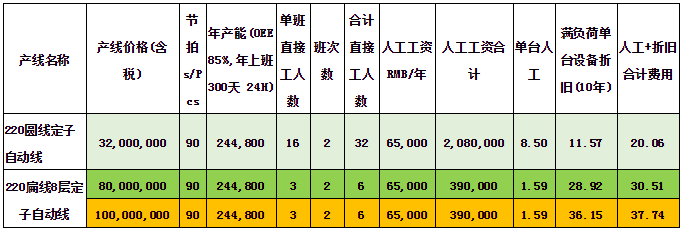

1、圆线与扁线定子自动线设备折旧和人工工资费用对比：

2、扁线电机(HAIRPIN)产线成型机设备数量是最关键的，也是最多的，为达到产线的最佳经济性，实现8层线90S的节拍，关键点在于U型成型节拍需要达到：≤2.5 S/根（拉直长度：500mm），详细见下表分析(以8层线、4条支路、常规绕阻设计方案)：

四、国内外扁线设备厂家分析：

1、国外：ATOP、TM、菲索玛特、MIBA等厂家，国外厂家交流不方便，制造周期长，价格贵，8层线自动化产线1.5亿以上，设备的具体使用情况还有待考究；

2、国内：国内的厂家目前主要还是以起发电机的技术为基础，单机设备为主，设备的可靠性、质量稳定性和自动化程度还需要有很大的提升。---备注说明：目前国内设备厂家的能力，已经有了较大的改善和突破，很快会好起来的！或者，已经好起来了！

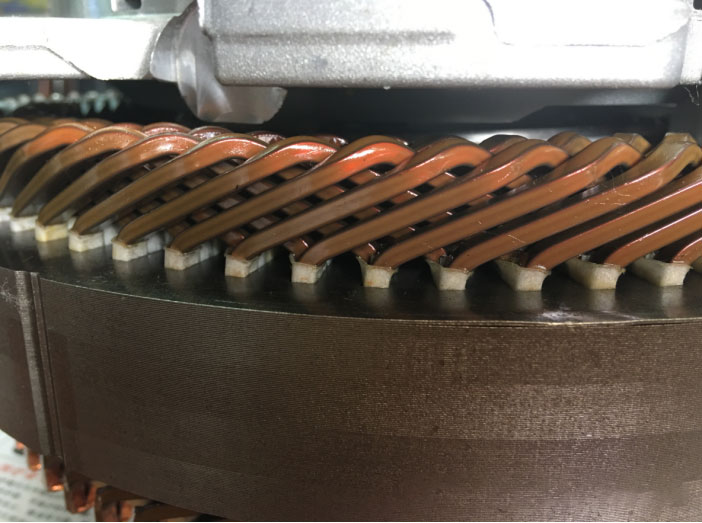

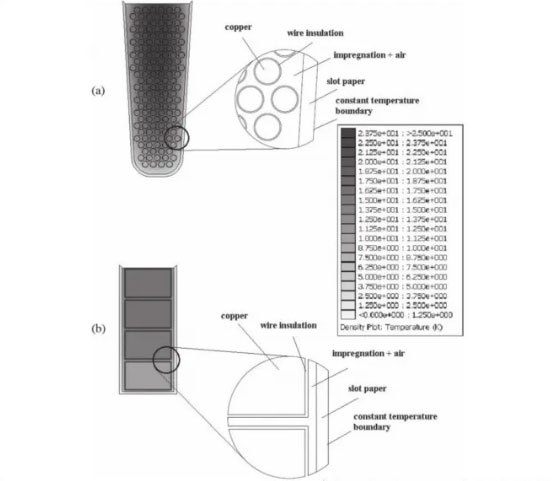

（1）圆线和扁线截面对比：

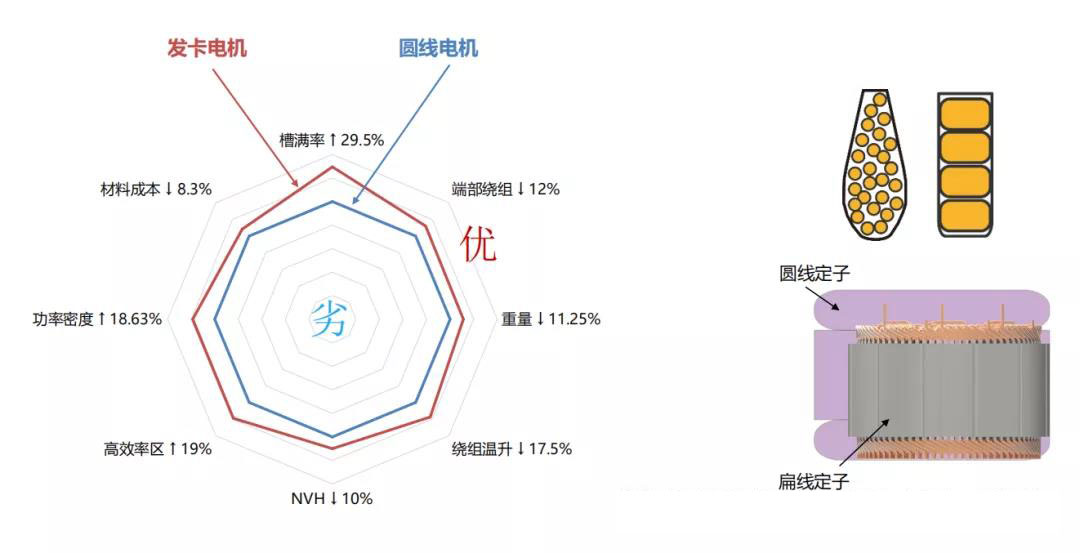

（2）圆线和扁线优劣势对比：

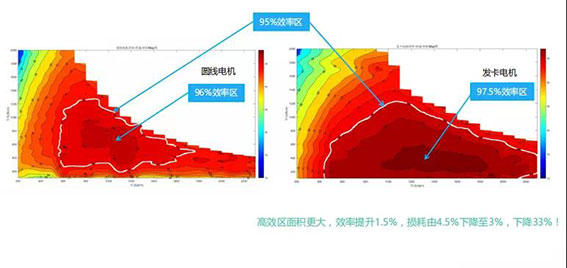

（3）圆线和扁线效率对比：

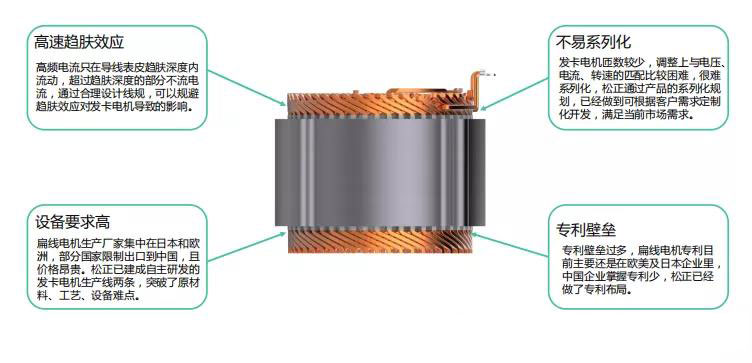

（4）扁线电机的技术壁垒：

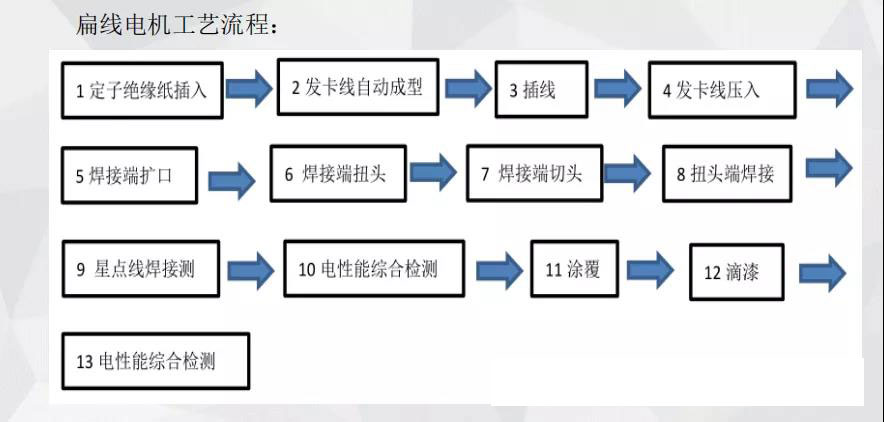

（5）扁线电机的完整工艺流程：

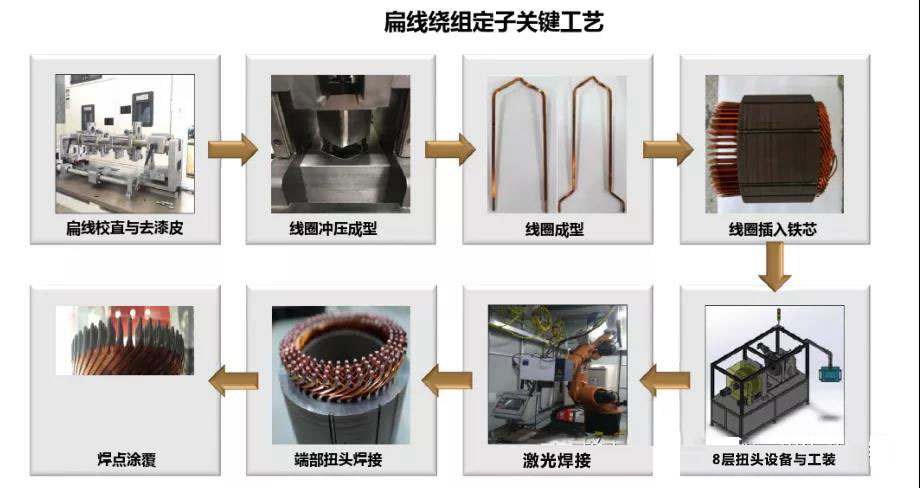

（6）扁线电机的关键工艺展示：

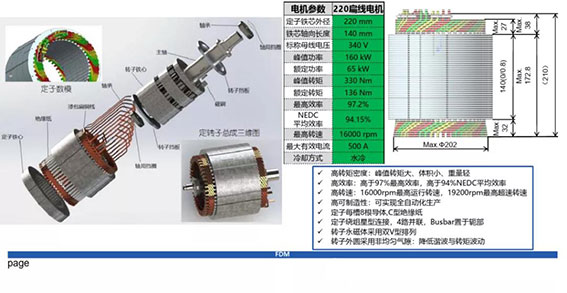

（7）扁线电机的成品参数展示：

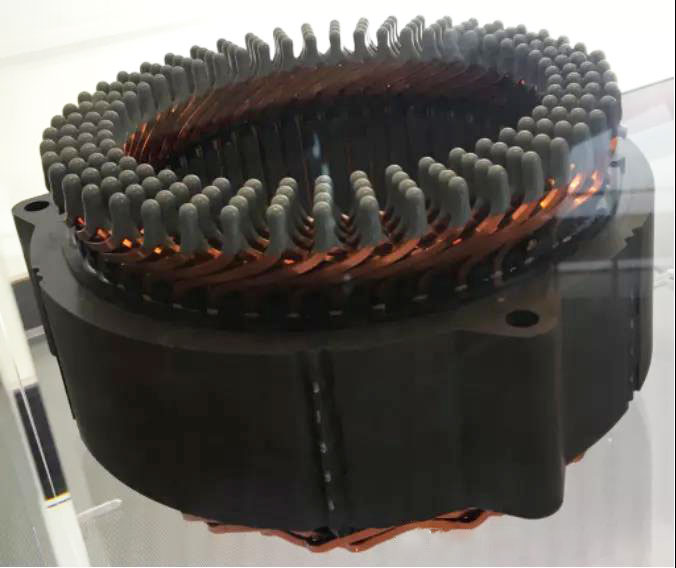

（8）电机成品：
