机器人谐波减速机测试方案

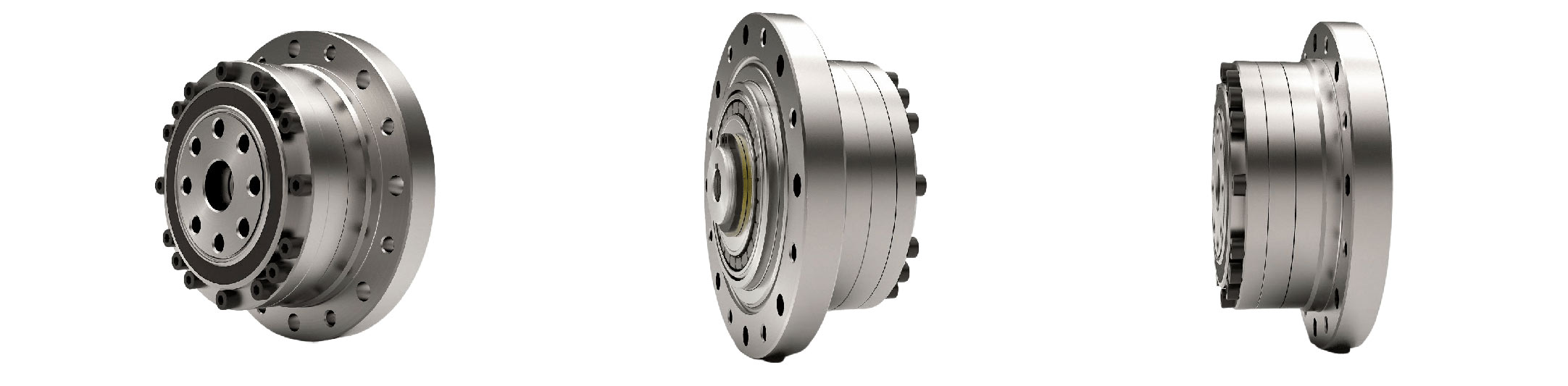

谐波减速机是谐波传动装置的一种，作为工业机器人、协作机器人及人形机器人旋转关节的核心传动部件，核心结构由刚轮、柔轮、轴承和波发生器组成，其中刚轮齿数略大于柔轮齿数。其核心特点为体积小、重量轻、单级传动比大、运动精度高、承载能力强，广泛应用于机器人关节、数控机床、航空航天等高端制造领域，尤其适用于负载较小的工业机器人或大型机器人末端轴。

机械性能测试是机器人谐波减速机测试的核心环节，重点关注谐波减速机在静态、空载、负载等不同工况下的传动特性、刚性、精度及运行稳定性，涵盖启动、传动、定位、振动噪声等全维度核心指标。通过系统测试，可明确谐波减速机的性能边界，为后续关节模组集成、控制算法优化提供基础数据，确保减速机适配机器人各类运动场景的严苛要求。

一、机器人谐波减速机转矩特性测试

机器人谐波减速机转矩特性测试直接反映减速机启动顺畅性、抗负载能力、摩擦损耗及突发负载应对能力，是评估减速机基础运行性能的核心。包含启动转矩、反向启动转矩、空载摩擦转矩、瞬时最大允许转矩4项指标，具体测试内容如下：

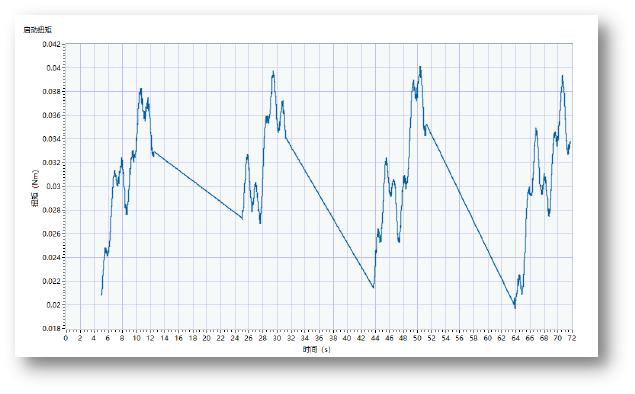

1、启动转矩：指谐波减速机从静止状态启动，带动输出端无负载转动所需的最小转矩，反映启动顺畅性。

2、反向启动转矩：又称反向驱动转矩，指减速机断电状态下，外部力矩反向推动输出端转动所需的最小转矩，关系协作机器人安全性与人机交互体验。

3、空载摩擦转矩：指减速机空载、额定转速连续运行时，输入轴所需的转矩，评估内部摩擦损耗。

4、瞬时最大允许转矩：指减速机短时间（≤10秒）能承受的最大输入转矩，反映突发负载应对能力。

二、机器人谐波减速机刚度与滞回特性测试

机器人谐波减速机测试聚焦减速机抗变形能力与能量损耗，直接影响关节定位精度、运行稳定性及能耗表现，包含滞回曲线、滞回损失、扭转刚度3项指标，具体测试内容如下：

1、滞回曲线：输入轴正反向转动时，输入转矩与输出转角的关系曲线，反映转矩-转角滞后特性。

2、滞回损失：减速机正反向转动一个周期内的能量损耗，评估能耗与磨损程度。

3、扭转刚度：输入轴固定时，输出轴承受转矩的抗变形能力，决定关节刚性与定位精度。

三、机器人谐波减速机定位精度测试

机器人谐波减速机测试聚焦减速机定位准确性与一致性，直接决定机器人关节运动精度与轨迹控制精度，包含背隙、回差、重复定位精度、绝对定位精度4项指标，具体测试内容如下：

1、背隙：输入轴固定时，输出轴可自由转动的最大角度，核心定位精度指标。

2、回差：输入轴转动后，输出轴未能同步转动的角度差值，反映传动部件配合精度。

3、重复定位精度：多次定位同一目标位置的最大偏差，反映定位一致性。

4、绝对定位精度：定位任意目标位置的实际与理论偏差，反映整体定位精度。

四、机器人谐波减速机传动性能测试

机器人谐波减速机测试聚焦减速机传动精准度与能量传递效率，直接影响关节能耗与运动轨迹精度，包含传动误差、传动效率2项指标，具体测试内容如下：

1、传动误差：连续运行中，输入轴与输出轴理论转角与实际转角的偏差，反映传动精准度。

2、传动效率：输出功率与输入功率的比值，反映能量传递效率。

五、机器人谐波减速机运行状态测试

运行状态综合测试用于评估谐波减速机在连续工作过程中的振动噪声水平与热稳定性，直观反映产品装配质量、啮合平顺性、润滑状态及长期可靠性，是高端精密减速机出厂与研发验证的重要补充项。

1、振动/噪声测试

在额定转速、额定负载下连续运行，通过加速度传感器与麦克风采集减速机壳体振动速度、加速度及噪声声压级（dB (A)），可进行 FFT 频谱分析，判断振动与噪声来源，验证整机运行平稳性与NVH性能。

2、温升测试

采用8路温度传感器，实时监测减速机壳体、轴承、等关键部位的温度与温升，记录长时间运行温度曲线，评估散热能力与耐热可靠性，避免因过热导致精度下降、润滑失效或寿命缩短。

机器人谐波减速机测试方案围绕机器人谐波减速机机械性能，依托专业的机器人谐波减速机测试系统，通过科学分类、精准测试，全面覆盖必测与可选项目，既保障了测试的规范性与全面性，又兼顾了应用场景的灵活性。

AIP艾普专注全球机器人测试，专业的机器人谐波减速机测试系统可及时发现谐波减速机潜在性能隐患，为产品研发优化、生产质量管控及客户选型提供坚实的数据支撑，助力谐波减速机向更高精度、更稳定、更可靠的方向发展，更好适配各类机器人关节的严苛应用需求。
