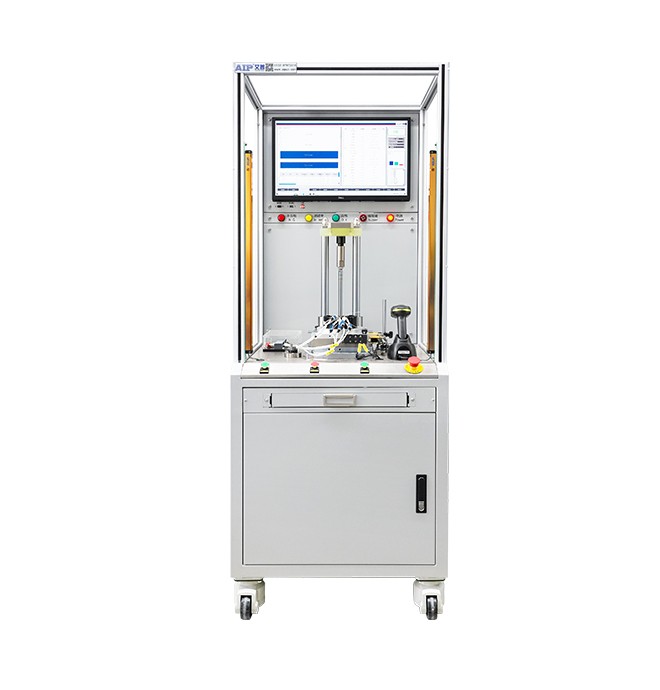

机器人无框力矩电机测试系统

一、测试项目

1、无框力矩电机性能测试系统：电阻、电感、齿槽转矩、摩擦转矩、启动转矩、拖曳转矩、短路电流、反电动势、转矩常数、转矩波动、性能测试FOC控制器、性能测试BLDC控制器、噪声与振动、动态加速特性、温升测试；

2、无框力矩电机永磁转磁分布测试系统：磁通量、磁峰极值、磁极面积、磁极角度、磁极半高宽、多层间错角、齿槽转矩；

3、无框力矩电机齿槽-反电动势测试系统：齿槽转矩、谐波分量、反电动势（有效值、峰值、峰峰值、相序、相位差、反电动势常数、谐波THD、分项Ke值、电压不平衡度）；

4、无框力矩电机定子综合测试系统：交流耐压、绝缘电阻、匝间耐压、直流电阻、电感、NTC、齿槽转矩；

5、关节电机综合测试系统：交流耐压、绝缘电阻、匝间耐压、直流电阻、电感。

定制设备，测试项目根据需求可进行增减。

二、机器人无框力矩电机测试系统技术优势

1、高精度动态测试：采用高精度传感器和校准技术，精确捕捉无框力矩电机瞬态性能，确保数据准确可靠；

2、多工况模拟：可模拟机器人不同运行状态，全面评估电机性能。

3、自动化与智能化：一键启动自动化测试流程，集成数据分析和诊断功能，快速识别问题并生成报告，提升良品率。

4、定制化方案：用户可根据需求定制测试参数和模式，适配不同电机尺寸和应用场景。

三、机器人无框力矩电机测试技术难点

无框力矩电机测试系统之所以专业且重要，是因为它专门应对无框电机“无框架”和“高集成”特性带来的独特挑战：

1、应对“无框”之难

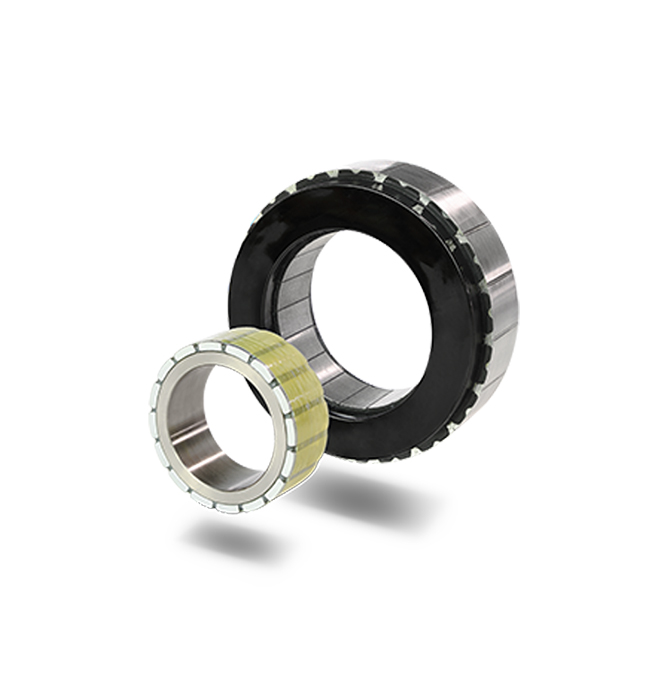

传统电机测试通常依赖完整的机壳和轴承结构进行安装和定位。而无框电机只有定子和转子，测试时需专门的夹具和工装来精确模拟其在实际应用中的安装状态，确保测试数据的准确性和可比性。

AIP艾普机器人无框力矩电机测试系统采用专用传感器和闭环控制的测试工装，以解决无框电机测试时系统易波动、参数误差大的问题。

2、破解“集成”之困

无框电机常被深度集成到机器人的关节模组中，与驱动器、编码器、减速器高度融合。无框力矩电机测试系统需能评估电机本体，也能对集成后的模组进行综合性能测试，如系统效率、动态响应、热管理等。

AIP艾普的无框力矩测试系统可集成性对关节模组整体测试，涵盖了齿槽转矩、性能测试等关键指标。
