机器人关节模组测试平台
产品概述:
机器人关节模组测试平台通过模拟机器人关节在实际工作中的各种运动和受力情况,来精确测量其性能、可靠性和使用寿命,确保机器人能精准、稳定地完成任务,
测试项目:
定制设备,分为①旋转关节模组性能测试;②旋转关节模组性能测试;③反向行星滚柱丝杠性能测试;④谐波减速器性能测试;⑤灵巧手减速器测试
适合电机:

适用于机器人旋转关节模组、直线关节模组、反向行星滚柱丝杠、谐波减速器、灵巧手减速器等各类机器人关节模组产线、实验室检测。

机器人关节模组测试平台


机器人关节模组测试平台是一套高精度、自动化的专用设备,用于全面检测机器人关节模组(电机(无框力矩、空心杯、永磁同步电机、伺服电机等) + 减速器 + 编码器 + 制动器)的性能、精度、效率、动态响应与可靠性,是机器人关节研发、生产与质检的核心工具。


一、机器人关节模组测试项目

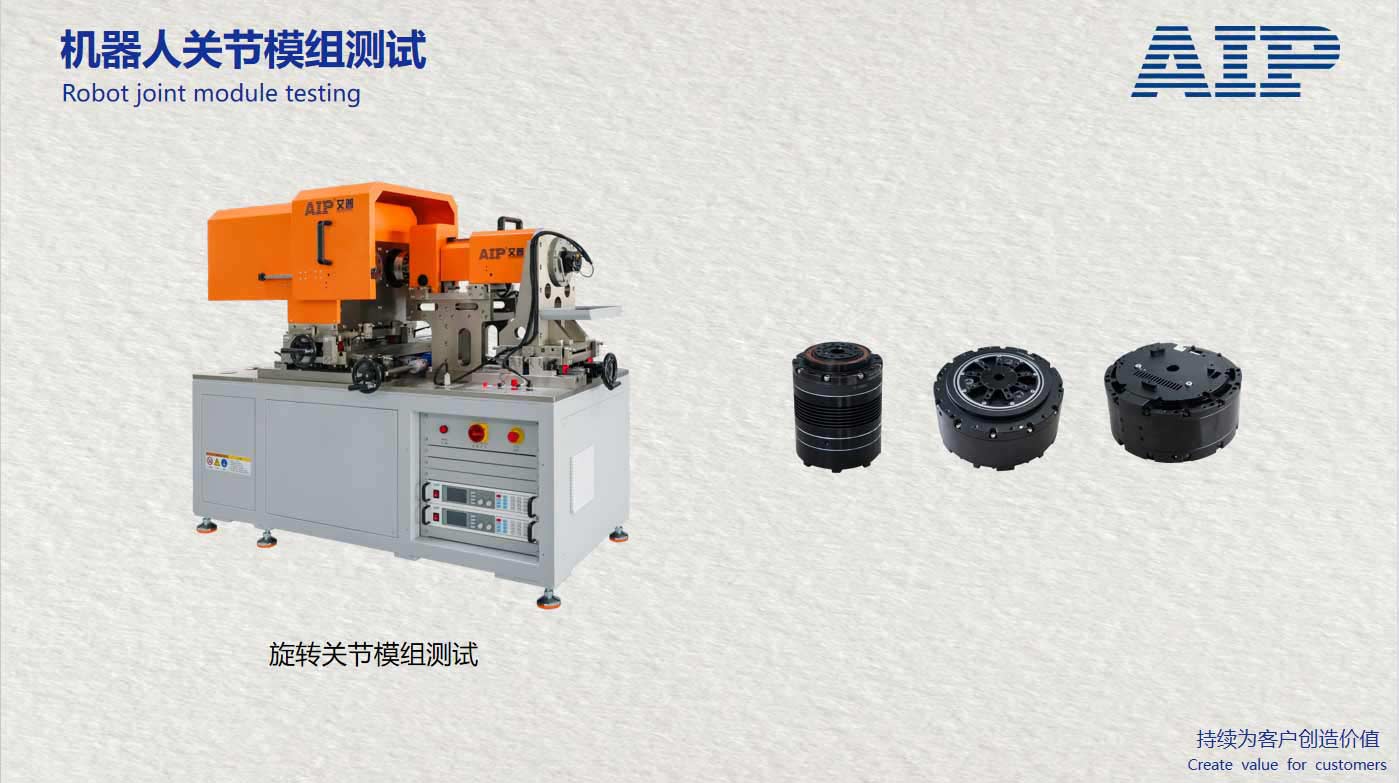

1、机器人旋转关节模组测试项目:

1.1 机械性能测试:反向驱动转矩、启停允许转矩、转动惯量、机械刚度、背隙、伺服静刚度、额定静制动转矩、额定动制动转矩、安全转矩关断;

1.2 电气性能测试:额定转速/转矩/效率/电流、额定输入/输出功率、额定转矩/功率密度、峰值电流/转矩、峰值转矩下的最高转速、峰值输出功率、峰值转矩/功率密度、空载最高转速、额定堵转转矩、峰值堵转转矩;

1.3 控制性能能测试:速度/转矩控制精度、速度/转矩控制响应、速度/转矩频带宽度、绝对定位精度、重复定位精度、位置控制相应、位置频带宽度;

1.4 可靠性测试:振动/噪声测试、温升测试。


机器人关节模组测试平台 | 满足机器人关节国标—AIP艾普

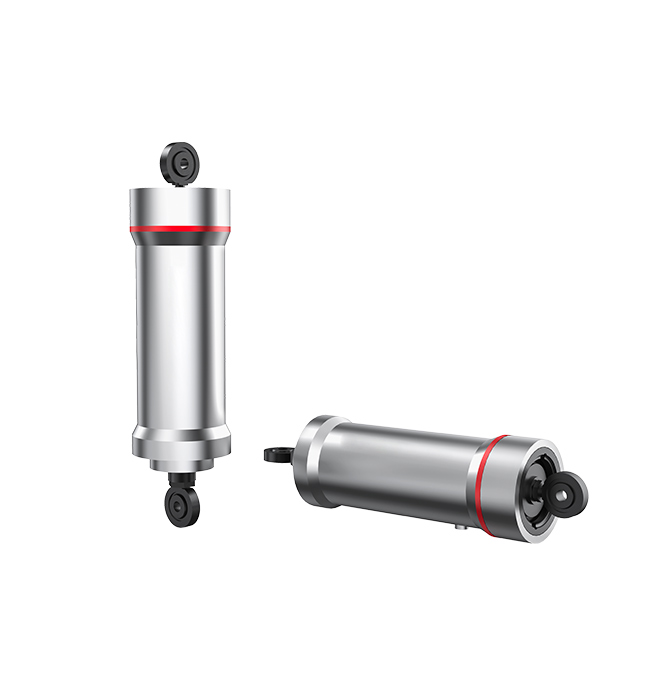

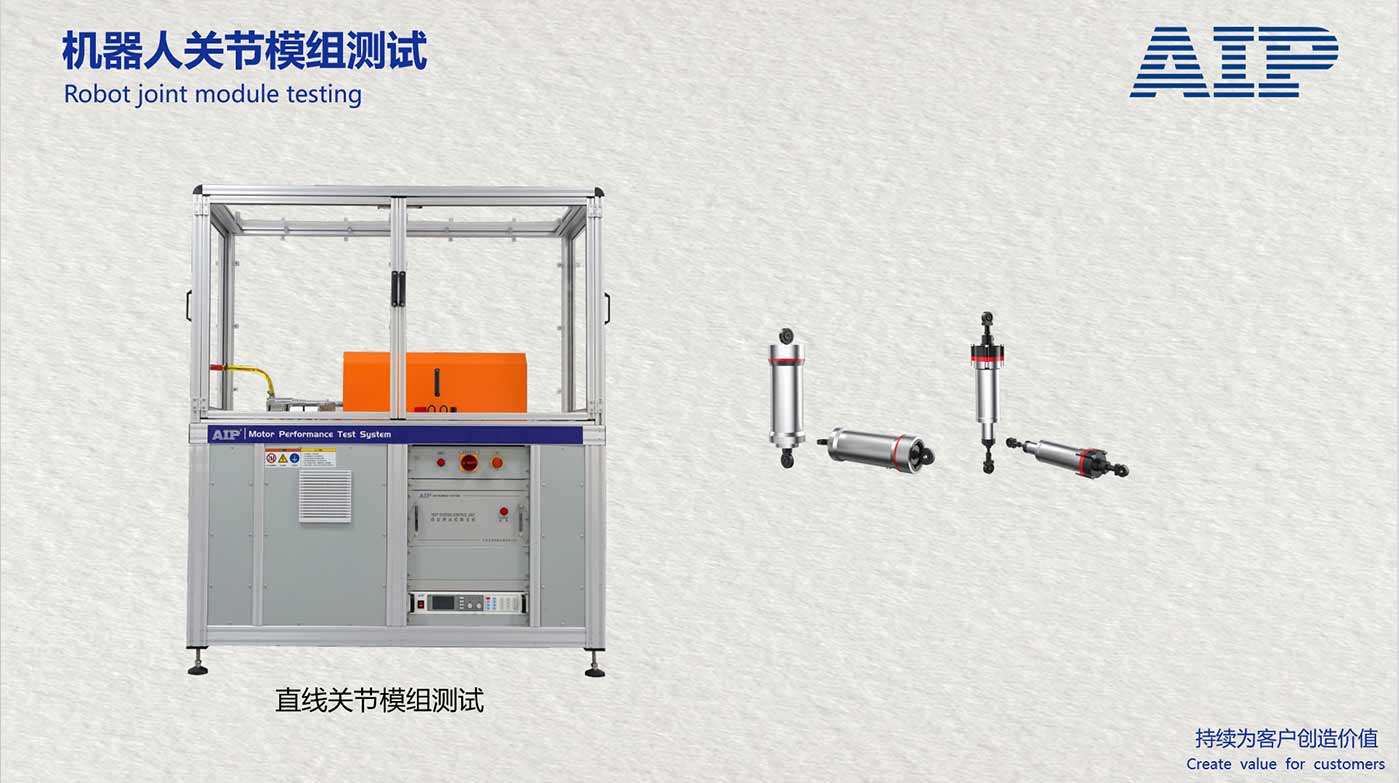

2、机器人直线关节模组测试项目:

2.1 机械性能测试:行程、反驱力、启动力、抗负载突变、机械刚度、伺服静刚度、轴向间隙、径向间隙;

2.2 电气性能测试:额定输入/输出功率、额定速度/推拉力/效率、额定推拉力/功率密度、峰值输入/输出功率、峰值推拉力下的最大速度、峰值推拉力/效率、峰值推拉力/功率密度、空载最高速度、额定/峰值堵转推拉力、推拉力电流曲线;

2.3 控制性能测试:绝对/重复定位精度、速度控制精度/响应、速度控制频带宽度、位置控制响应/宽度、推拉力控制精度/响应、推拉力控制频带宽度;

2.4 可靠性测试:振动/噪声测试、温升测试。


机器人关节模组测试平台 | 满足机器人关节国标—AIP艾普


3、机器人丝杠测试项目:

3.1 机械性能测试:导程、传动背隙-轴向、推杆刚度-轴向、传动效率、行程定位精度、重复定位精度、空载启动扭矩/扭矩波动、反驱力;

3.2 可靠性测试:振动测试、温升测试。


机器人关节模组测试平台 | 满足机器人关节国标—AIP艾普

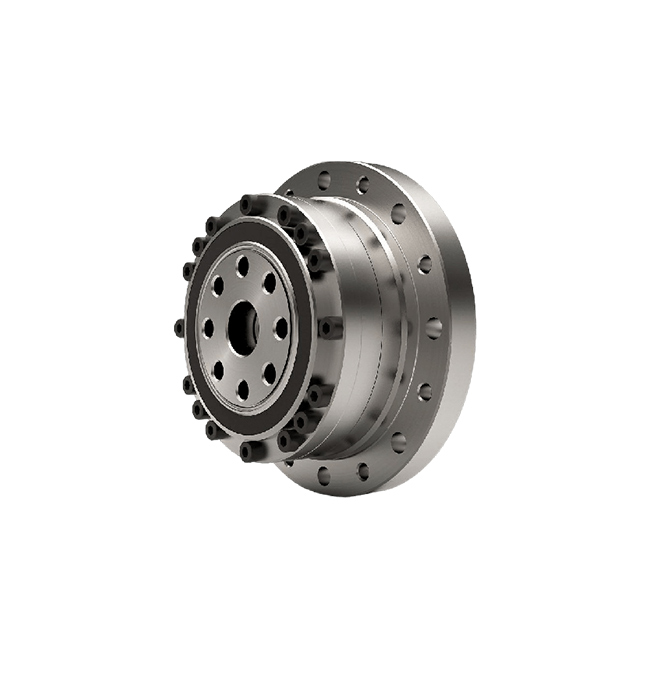

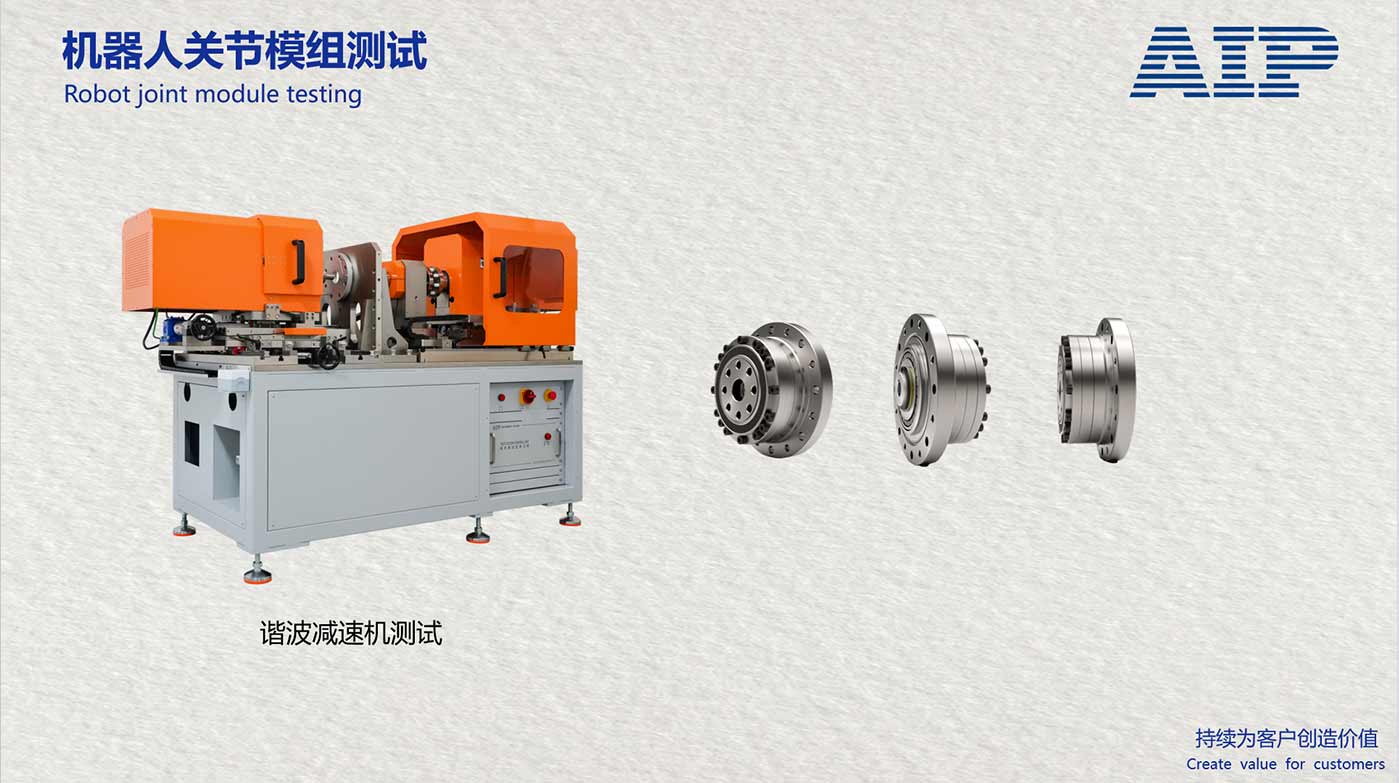

4、机器人谐波减速机测试项目:

4.1 机械性能测试:空载启动转矩、反向启动转矩、空载摩擦转矩、滞回曲线、滞回损失、扭转刚度、背隙、回差、传动误差、传动效率、空载试验、负载、超载、定位精度;

4.2 可靠性测试:振动测试、温升测试。


机器人关节模组测试平台 | 满足机器人关节国标—AIP艾普


5、机器人灵巧手减速器测试项目:


测试项目测试范围
堵转扭矩输入端最小扭矩:0.02Nm
输入端最大扭矩:0.5Nm
输出端最小扭矩:0.5Nm
输出端最大扭矩:3Nm
背隙输出端最小扭矩:0.01Nm
输出端最大扭矩:0.04Nm
角度传感器精度:1角分

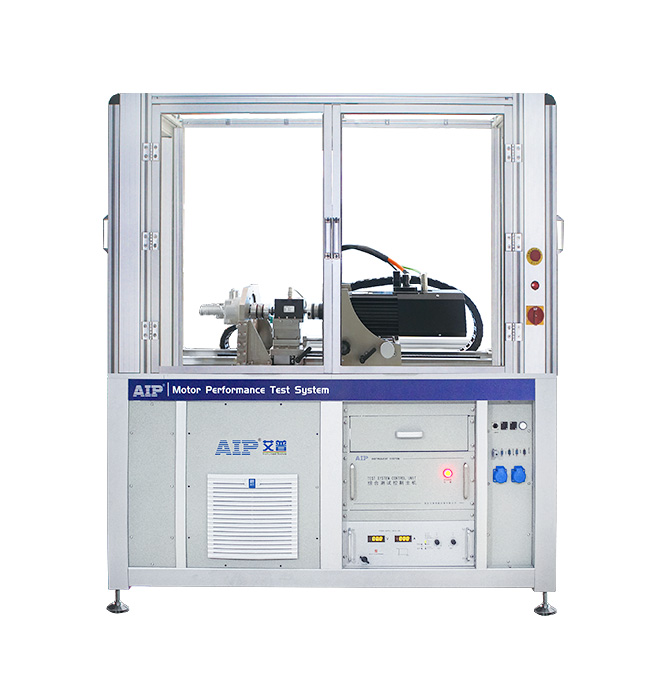

二、机器人关节模组测试系统核心组成

1、机械台架:高刚性铸铁 / 铝合金底座、可调节工装、双轴对拖结构(被测关节 + 负载测功机);

2、测控单元:高精度扭矩 / 转速传感器、角秒级编码器、功率分析仪、电力测功机;

3、软件与电控:工控机 + 专用测试软件(AIP定制),实现自动控制、数据采集、曲线分析、报告生成;

4、辅助系统:温控冷却、安全联锁、电磁屏蔽、振动 / 噪声监测。


三、机器人关节模组测试相关国家标准

1、GB/T 45865-2025《精密电驱动谐波齿轮模组通用技术规范》

2、GBTT 45509-2025《工业机器人 动态稳定性试验方法》

3、GB/T 30819-2024《机器人用谐波齿轮减速器》

4、GBT 43200-2023《机器人一体化关节性能及试验方法》

5、GB/T 37414.2-2020《工业机器人电气设备及系统 第2部分:交流伺服驱动装置技术条件》

6、GB/T 37414.3-2020《工业机器人电气设备及系统 第3部分:交流伺服电动机技术条件》

7、GB/T 39633-2020《协作机器人用一体式伺服电动机系统通用规范》

8、GB/T 35089-2018《机器人用精密齿轮传动装置 试验方法》

9、GB/T 36491-2018《机器人用摆线针轮行星齿轮传动装置 通用技术条件》


四、各类机器人关节模组测试系统介绍可点击下方链接

1、机器人旋转关节模组性能测试平台;

2、机器人直线关节模组性能测试平台;

3、机器人丝杠性能测试平台;

4、机器人谐波减速器性能测试平台;

5、灵巧手减速器测试平台;

6、机器人关节模组测试方案;

7、机器人旋转关节模组测试方案;

8、机器人直线关节模组测试方案;

9、机器人丝杠性能测试方案;

10、机器人谐波减速器测试方案;

11、灵巧手减速器测试方案;


AIP艾普专注机器人电机测试

当前机器人关节模组测试暂无统一标准与测试流程,AIP艾普可按您的实际工况量身定制。

如有测试需求,欢迎联系高工:13573295322 深入探讨。
