随着科技飞速发展,机器人技术已经成为现代工业、医疗、服务等多个领域的重要组成部分。机器人关节电机作为机器人的核心组件之一,其性能和稳定性直接影响到机器人的整体表现。下面将介绍机器人关节电机测试步骤详解。
一、机器人关节电机测试测试前准备
在机器人关节电机测试前,需要进行充分的电机测试前准备。这包括确保机器人关节电机测试设备处于良好工作状态,并已根据测试需求进行适当配置。此外,还需制定详尽的测试方案,明确测试目标、条件及标准,并准备好相应的测试记录工具,以确保测试过程的系统性、准确性和可追溯性。
二、机器人关节电机测试项目
1、电机空载测试
将电机连接到测试台,但不连接任何负载。设定合适的电源电压和频率,启动电机。空载测试可对机器人关节电机转速、电流、电压、功率因数等进行检测。可以验证电机在无负载情况下的基本运行特性,检查是否有异常振动或噪声。特别注意观察电机的启动电流峰值和启动平稳性,以及运行时的电流波动情况,以评估电机的电气性能和稳定性。测量并记录电机的输入功率、输出功率、效率等电气参数,评估电机的能效水平。
2、电机负载测试
将电机与机器人关节电机测试设备连接,测试设备内含负载装置,逐步增加负载,直至达到电机额定负载或最大负载能力。可对关节电机扭矩、转速、效率、温升等进行检测。可以评估电机在不同负载下的输出能力和效率,确保电机能满足实际应用需求。特别关注电机在额定负载下的效率表现,以及随着负载增加,电机效率的变化趋势,以判断电机的负载适应性和节能性能。在不同负载条件下,测量电机的输入电压、电流、功率因数等电气参数,分析电机在不同负载下的电气特性变化。
3、反向旋转测试
在机器人关节电机正常运行一段时间后,突然改变电源极性,使电机反向旋转,记录反向旋转过程中的电流、电压、转速等参数的变化。可对关节电机反向启动电流、反向转速稳定性、反向运行平稳性等进行检测。用来评估电机在反向旋转时的性能和稳定性,确保电机在需要改变旋转方向时能迅速、平稳地响应。测量并记录电机在反向旋转时的输入功率、输出功率等电气参数,分析电机在反向运行时的能效表现。

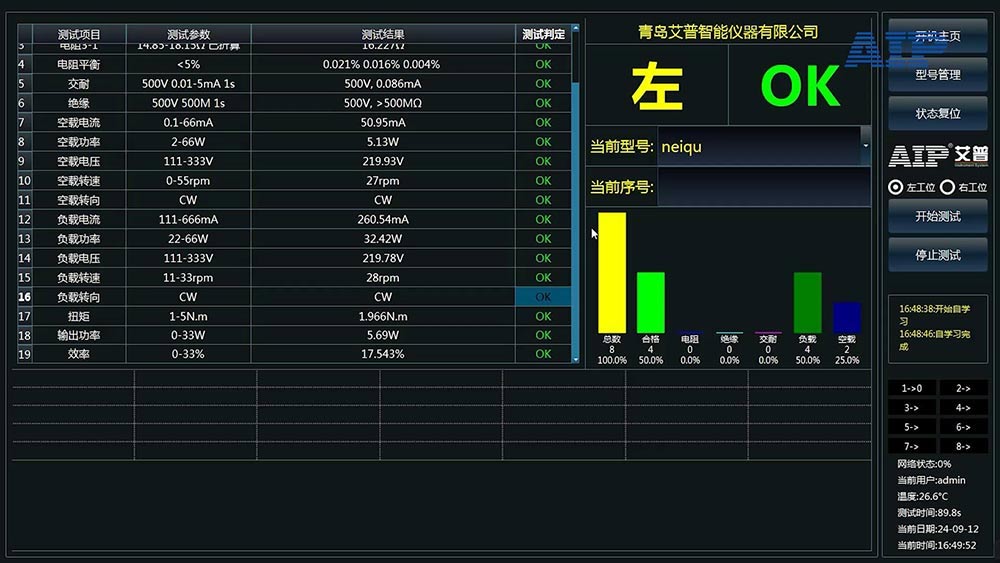

三、机器人关节电机测试数据分析与报告
在完成机器人关节电机测试后,需对测试过程中记录的所有数据进行整理和分析。随后,将测试结果与预期目标或行业标准进行对比,以判断电机的性能是否满足要求。对于任何异常数据,需深入分析其可能的原因,并提出针对性的改进措施。基于这些分析,编写详细的测试报告,内容涵盖测试目的、条件、方法、结果、数据分析、结论及建议等,确保报告清晰、准确、完整,便于相关人员理解和使用,为电机的后续设计优化、质量控制及选型应用提供有力支持。

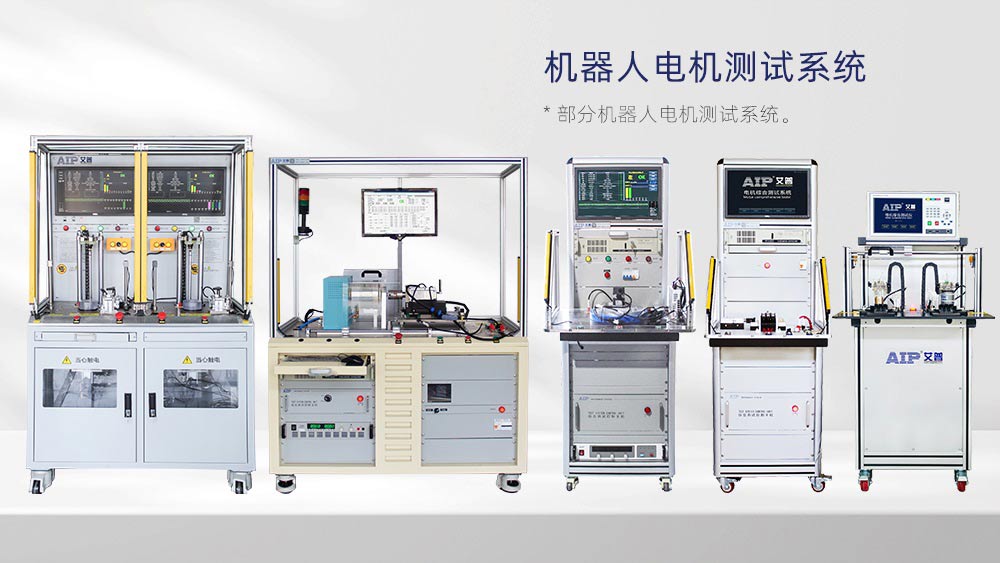

AIP艾普专注全球电机测试,提供定制化人形机器人电机测试系统等机器人关节电机测试设备,满足机器人关节电机等各类机器人电机测试需求!
