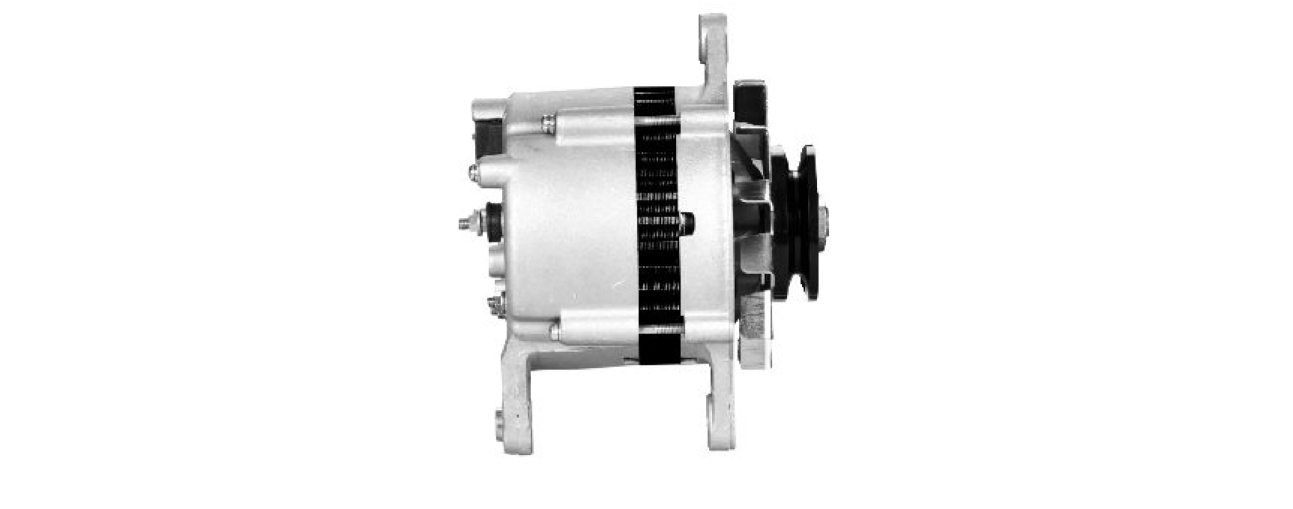

在现代汽车技术中，发电机作为汽车电气系统的核心组件，其性能直接影响整车的运行稳定性和安全性。因此，对汽车发电机进行性能测试显得尤为重要。汽车电机测试系统是一种常见的汽车发电机性能测试的方法。

一、汽车发电机电机测试系统概述

汽车发电机电机测试系统是一种为定制设备，根据待测发电机电机的需求生产，因此测试项目及外部工装均可进行增减变化。电机测试系统通常集成了多种测试功能，包括但不限于电阻测试、绝缘测试、交耐测试、空载测试、负载测试、齿槽转矩测试、NVH测试、电机性能测试等。这些功能能够全面覆盖汽车发电机的各项性能指标，确保测试结果的准确性和可靠性。

二、汽车电机性能测试方法的检测项目

1、电阻测试

电阻测试主要用于检测发电机绕组的电阻值。通过精确测量绕组的电阻，可以判断绕组是否存在短路、断路或者接触不良等问题。在汽车发电机运行过程中，正常的绕组电阻能够确保电流按照设计要求稳定地通过，从而保证电能的有效产生和传输。如果电阻值偏离标准范围，可能会导致电流异常，进而影响发电机的输出功率，甚至可能引发发电机过热、烧毁等严重故障。例如，在一些老旧汽车发电机中，由于长时间使用，绕组可能会因为绝缘老化而出现局部短路，使得电阻值降低，这时电阻测试就能及时发现这一隐患，为维修或更换提供依据。

2、绝缘测试

绝缘测试专注于评估发电机各部分之间的绝缘性能。汽车发电机在工作时，内部会产生高电压，如果绝缘不良，就会导致漏电现象，这不仅会降低发电效率，还可能对汽车的电气系统以及驾乘人员的安全构成威胁。绝缘测试会对发电机的绕组与铁芯、绕组与外壳等之间的绝缘电阻进行测量，确保绝缘电阻值高于规定的安全阈值。在潮湿环境或者发电机长时间运行后，绝缘材料可能会受潮或受损，绝缘性能下降，而定期的绝缘测试可以有效地监测这种变化，保障发电机在安全的电气环境下运行。

3、交耐测试

交耐测试是对发电机交流耐压能力的检验。在汽车电气系统中，发电机需要承受一定的交流电压冲击而不发生击穿或损坏。交耐测试会逐步升高交流电压至规定值，并持续一定时间，观察发电机是否能够正常耐受。通过这种测试，可以确定发电机的绝缘结构在高电压下的可靠性，防止在实际运行中因过电压而发生绝缘击穿事故。例如，当汽车在启动瞬间或者遭遇雷击等强电磁干扰时，发电机会面临瞬间的高电压冲击，只有经过严格交耐测试合格的发电机才能在这种恶劣工况下保证自身及整个电气系统的安全稳定。

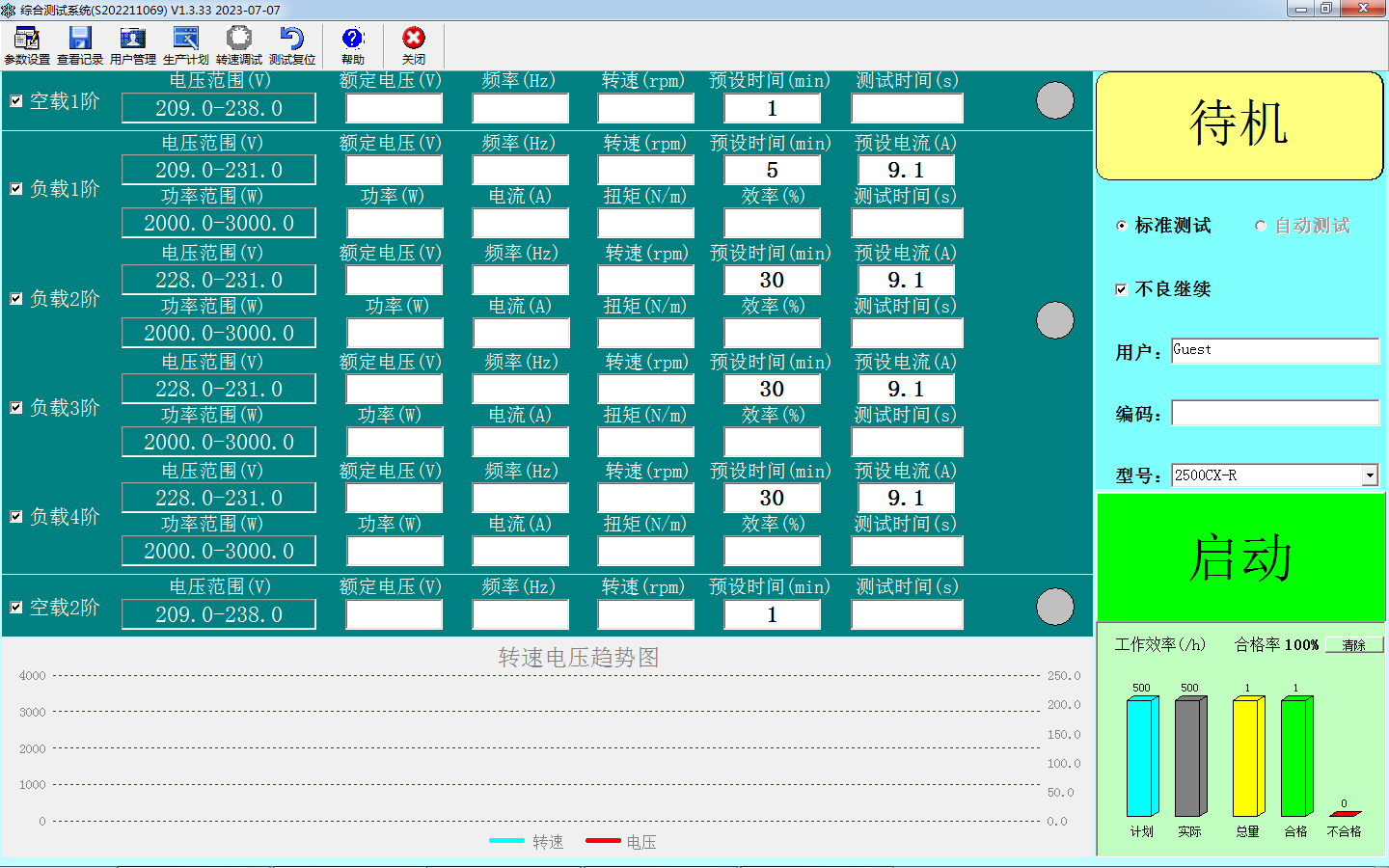

4、空载测试

空载测试是在发电机无负载情况下进行的性能检测。此时主要关注发电机的空载转速、空载电压等参数。空载转速能够反映出发电机转子的转动灵活性以及磁场建立的情况。正常的空载转速可以保证发电机在后续加载过程中能够迅速响应并稳定运行。空载电压则是衡量发电机在无负载时的发电能力，它应该符合汽车电气系统的设计要求。如果空载电压过高或过低，可能是由于励磁系统故障或者绕组匝数异常等原因引起的，这会对后续的充电控制以及其他电气设备的正常工作产生不利影响。

5、负载测试

负载测试模拟汽车实际运行中的用电负载情况。在不同的负载条件下，测试发电机的输出电压、输出电流、功率因数等参数。随着负载的增加，发电机的输出电压应能保持在一定的稳定范围内，输出电流应与负载需求相匹配，功率因数也应处于合理区间。例如，当汽车开启多个大功率电器设备时，负载增大，如果发电机负载性能不佳，可能会出现电压下降过多导致电器设备无法正常工作，或者电流过大引发线路过热等问题。负载测试能够全面评估发电机在实际工作负载下的性能表现，确保其能够满足汽车各种工况下的用电需求。

6、匝间测试

匝间测试主要用于检测发电机绕组匝间的绝缘状况。在汽车发电机的绕组中，每匝线圈都紧密排列，它们共同作用来产生感应电动势。一旦匝间绝缘出现问题，例如绝缘层破损、老化或受到机械损伤等，就可能导致匝间短路现象的发生。通过匝间测试，可以施加特定的脉冲电压或高频交流电压于绕组两端，然后监测绕组中电流、电压的变化以及波形特征。正常情况下，各匝线圈之间相互绝缘，电流会按照设计的路径均匀分布，测试波形会呈现出稳定且符合标准的形态。然而，当存在匝间短路时，短路匝会形成低阻抗回路，电流会在短路匝中异常增大，导致测试波形出现畸变、幅值变化或振荡异常等情况。这就如同在一个原本顺畅的电流通道中出现了“短路捷径”，破坏了电流的正常分布。

电机性能测试则是对发电机综合性能的全面评估，涵盖了上述多种测试功能所涉及的参数以及其他一些关键性能指标。AIP艾普专注全球电机测试，提供汽车发电机电机测试系统等各类汽车电机测试方案！
