医疗机器人作为现代医疗技术的重要组成部分,以其高精度、高安全性和低侵入性的特点,广泛应用于外科手术、康复治疗、护理辅助等多个领域。电机作为医疗机器人的核心驱动部件,其性能直接影响机器人的运动精度、响应速度和可靠性。

一、什么是医疗机器人电机?

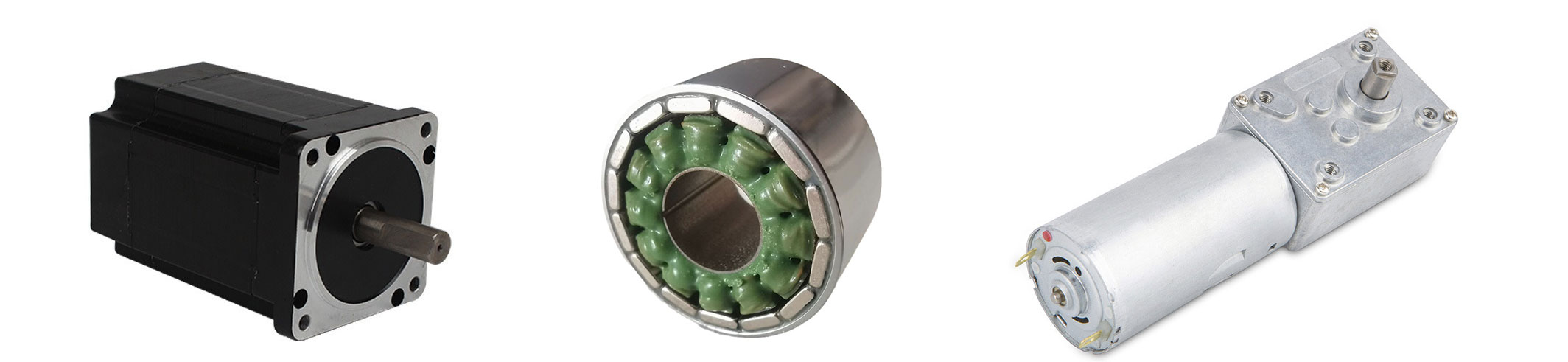

医疗机器人电机主要有两种,一是伺服电机,二是力矩电机。

医疗机器人电机测试方案—AIP艾普

1、医疗机器人伺服电机

伺服电机可以灵活调整转子转动角度,实现精密控制。机器人伺服电机具有响应速度快、过载能力强、稳定性高等特性。

2、医疗机器人力矩电机

力矩电机是医疗机器人关节的重要组成部分,医疗机器人力矩电机具有转速低、扭矩大、响应速度快、过载能力强、性能稳定等特点,能够满足医疗机器人对高精度、高稳定性和高可靠性的要求。

在康复机器人中,关节电机及其控制单元是决定整机性能的“黑科技”。通过关节位置信息和转矩数据,反馈到控制单元,再下发命令,最终可灵活调节运动轨迹(定位)和力度(转矩),以适应不同患者和不同阶段的康复治疗,实现个性化的康复训练。

在手术机器人中,力矩电机的高精度和稳定性对于确保手术的精确性和安全性至关重要。手术机器人是医疗机器人中技术含量最高的产品类型,能够应用在神经外科、心血管外科、泌尿外科、妇科、骨科等多个科室手术中。


二、医疗机器人电机测试难点

医疗机器人电机作为医疗机器人系统的重要组成部分,需要与其他部件和系统进行集成测试。这包括电机与控制系统的通信、电机与传感器的配合、电机在医疗机器人系统中的整体性能等多个方面。集成测试需要充分考虑医疗机器人系统的整体性能和安全性要求,以确保电机在系统中的稳定性和可靠性。

1、电气安全性测试:医疗机器人电机需要符合相关的安全标准和规定,以确保在使用过程中不会对患者和操作人员造成伤害。这包括耐压测试、漏电流测试、接地电阻测试等多个方面,需要严格遵循相关标准和规定进行测试。

2、电磁兼容性(EMC):医疗机器人电机在工作过程中可能会产生电磁干扰,影响其他医疗设备的正常运行。因此,需要进行EMC测试,以确保电机在电磁环境中的兼容性和稳定性。然而,由于医疗机器人电机的特殊性和复杂性,EMC测试往往面临较大的挑战。


三、医疗机器人电机测试方案介绍

制定详细的电机测试方案是确保测试过程系统性、准确性和可追溯性的关键。测试方案应明确测试目标、测试条件、测试标准以及测试记录工具。测试目标包括但不限于电机的转速、电流、电压、功率因数、扭矩、效率、温升等电气参数。测试条件应包括环境温度、相对湿度、大气压等,确保测试环境的一致性。

下面具体介绍医疗机器人电机的部分测试项目:

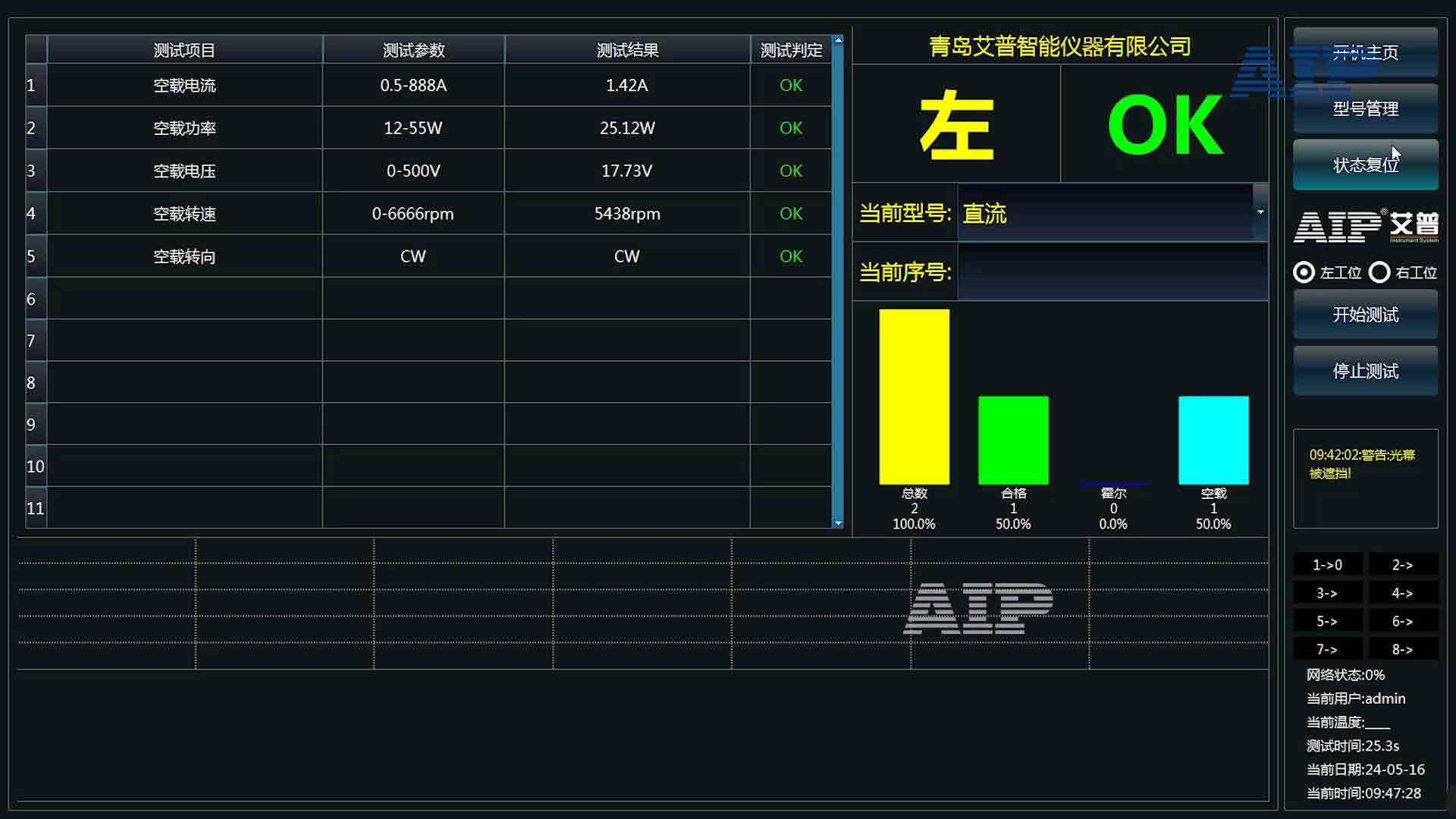

1、空载测试

将电机连接到机器人电机测试系统,但不连接任何负载。设定合适的电源电压和频率,启动电机。空载测试可对电机转速、电流、电压、功率因数等进行检测,验证电机在无负载情况下的基本运行特性。特别注意观察电机的启动电流峰值和启动平稳性,以及运行时的电流波动情况,以评估电机的电气性能和稳定性。

医疗机器人电机测试方案—AIP艾普

2、负载测试

将电机与测试设备连接,测试设备内含负载装置,逐步增加负载,直至达到电机额定负载或最大负载能力。负载测试可对电机的扭矩、转速、效率、温升等进行检测,评估电机在不同负载下的输出能力和效率。特别关注电机在额定负载下的效率表现,以及随着负载增加,电机效率的变化趋势,以判断电机的负载适应性和节能性能。

3、反向旋转测试

在医疗机器人电机正常运行一段时间后,突然改变电源极性,使电机反向旋转。记录反向旋转过程中的电流、电压、转速等参数的变化。反向旋转测试可对电机的反向启动电流、反向转速稳定性、反向运行平稳性等进行检测,评估电机在反向旋转时的性能和稳定性。


AIP艾普专注全球电机测试,提供医疗机器人电机测试系统等各类机器人电机测试解决方案!
