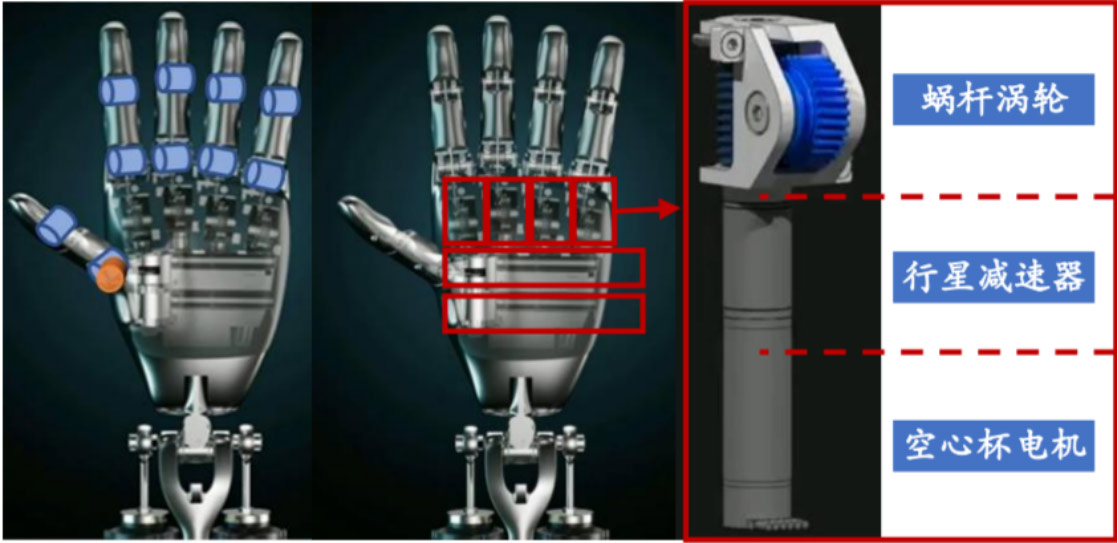

在人形机器人的研发过程中,电机作为驱动系统的核心部件,其性能优劣直接影响到机器人的运动表现和整体性能。空心杯电机以其体积小、重量轻、响应速度快等特点,在人形机器人中得到了广泛应用。

人形机器人空心杯电机测试是用于检测空心杯电机的各项性能指标,包括匝间耐压、交流耐压、绝缘电阻、霍尔、霍尔波形、转速等项目。通过测试,可以及时发现电机在设计、制造和装配过程中存在的问题,为后续的改进和优化提供依据。

人形机器人空心杯电机测试方法及项目—AIP艾普

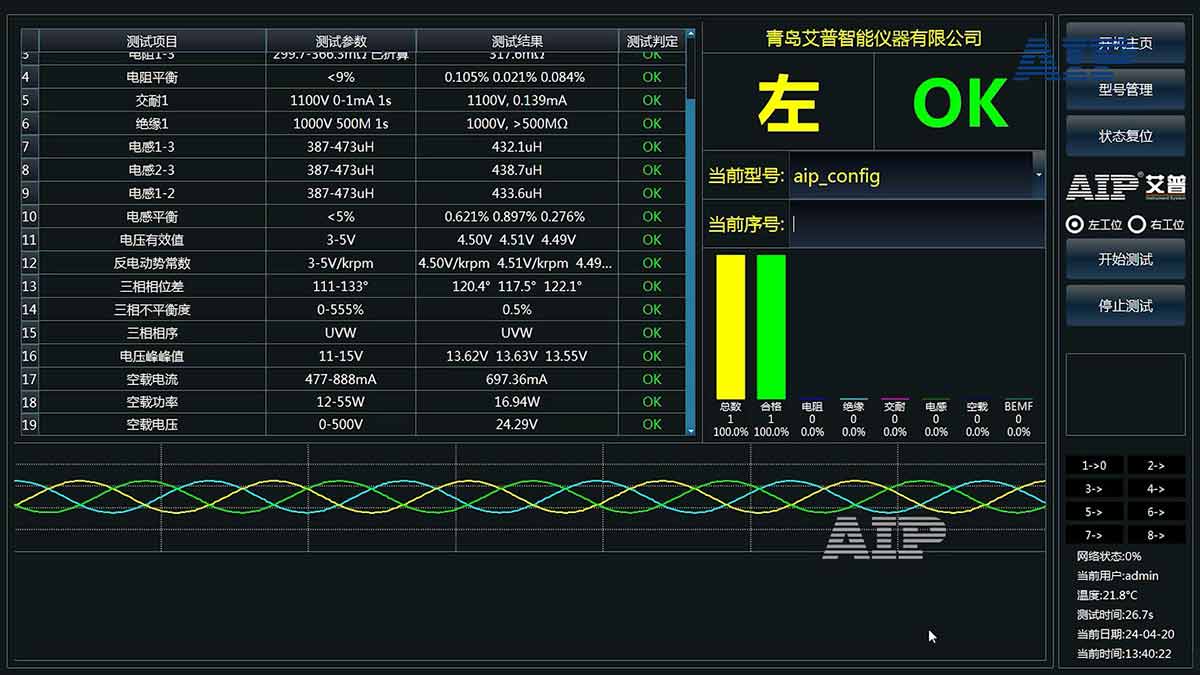

人形机器人空心杯关节电机测试系统作为电机测试方法之一,其一站式的测试方式确保电机测试效率和精度。以下为人形机器人空心杯电机测试项目介绍。

一、匝间耐压测试

匝间耐压测试是评估电机绕组内部是否存在短路或绝缘不良的重要手段。在测试中,使用机器人空心杯电机测试系统对电机的每个线圈施加一定的高压,通常这个电压高于电机的额定电压,但低于可能损坏绝缘层的临界值。如果电机在测试过程中没有发生击穿现象,即电流泄露在规定范围内,则认为匝间绝缘良好。

二、交流耐压测试

与匝间耐压测试类似,交流耐压测试也是检查机器人空心杯电机绝缘强度的一种方法,但不同的是,它使用的是交流电压。交流电压能够更真实地模拟空心杯电机实际工作时的电压环境,因为大多数电机都是在交流电源下运行的。交流耐压测试能够发现空心杯电机在长时间承受额定电压或更高电压下的绝缘稳定性,确保机器人空心杯电机在恶劣工况下仍能安全稳定运行。

三、绝缘电阻测试

绝缘电阻测试是衡量机器人空心杯电机绕组与外壳、绕组之间绝缘材料电阻值的测试。高绝缘电阻值意味着电机具有更好的电气隔离性能,能够有效防止电流泄露,保护操作者和使用环境的安全。

人形机器人空心杯电机测试方法及项目—AIP艾普

四、霍尔传感器测试

霍尔传感器在人形机器人空心杯电机中负责检测磁场的变化,从而精确控制电机的转速和方向。霍尔测试主要包括两部分:一是霍尔元件的功能性测试,即验证霍尔元件能否正确感应磁场变化并输出相应的电信号;二是霍尔波形的测试,通过分析霍尔信号的波形,可以判断电机的磁极分布是否均匀,以及是否存在磁极错位等问题。

五、霍尔波形分析

霍尔波形分析是深入理解机器人空心杯电机运行状态的一种高级测试方法。通过对霍尔信号进行采集和分析,可以观察到波形的对称性、频率稳定性等特征,这些特征直接反映了机器人空心杯电机的转速均匀性、电磁设计的合理性以及装配精度。异常波形可能意味着电机存在机械不平衡、磁路设计缺陷或装配误差等问题,需要及时调整和优化。

六、转速测试

转速测试是衡量机器人空心杯电机输出性能最直接的方式之一。在人形机器人中,空心杯电机的转速直接影响到机器人的动作速度和响应能力。测试时,可以通过编码器或光电传感器等装置,精确测量电机在不同负载、不同电压下的转速,并与理论设计值进行对比,评估电机的动力输出效率和稳定性。此外,还可以进行转速-扭矩特性曲线的测试,进一步了解机器人空心杯电机的动态性能。

AIP艾普专注全球电机测试,提供人形机器人空心杯关节电机测试系统等机器人电机测试方案,可点击查阅!
