电机作为广泛应用于工业、交通、家电等领域的关键设备,其性能和可靠性直接影响到系统的稳定运行。为了确保电机的正常工作和提高其工作效率,电机测试项目变得至关重要。本文将综述各类电机测试的一系列项目,以帮助读者全面了解电机测试的范畴和重要性。

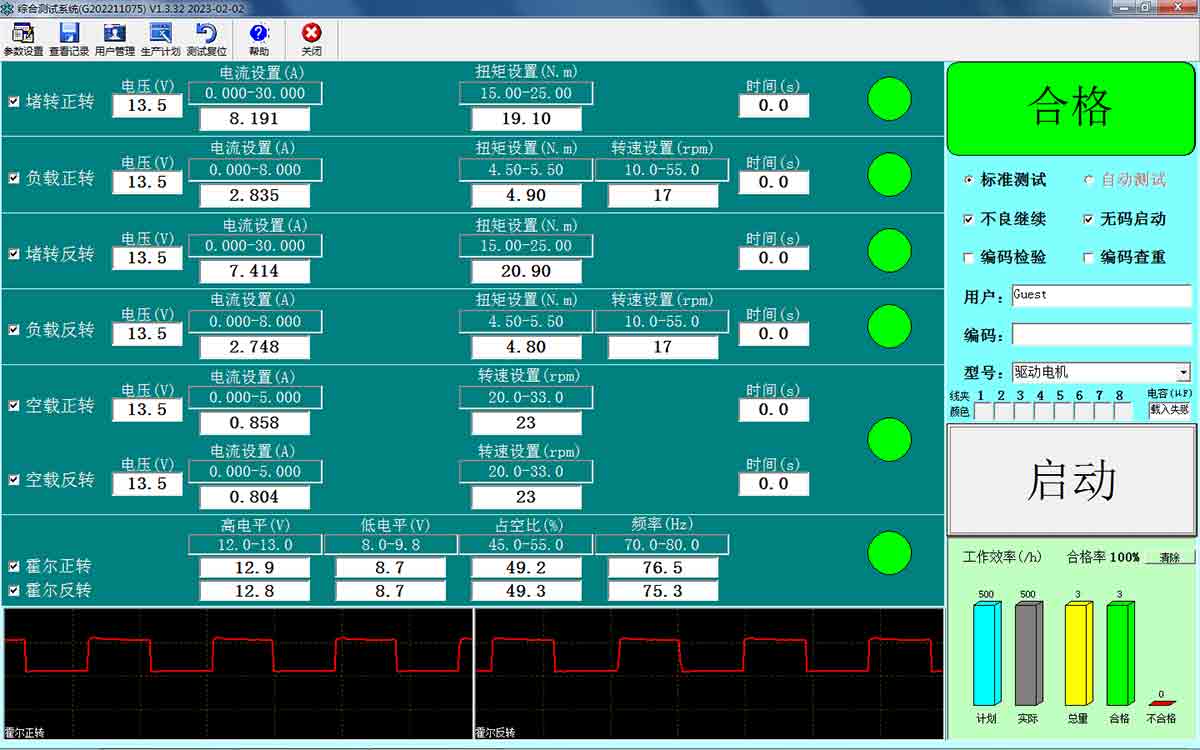

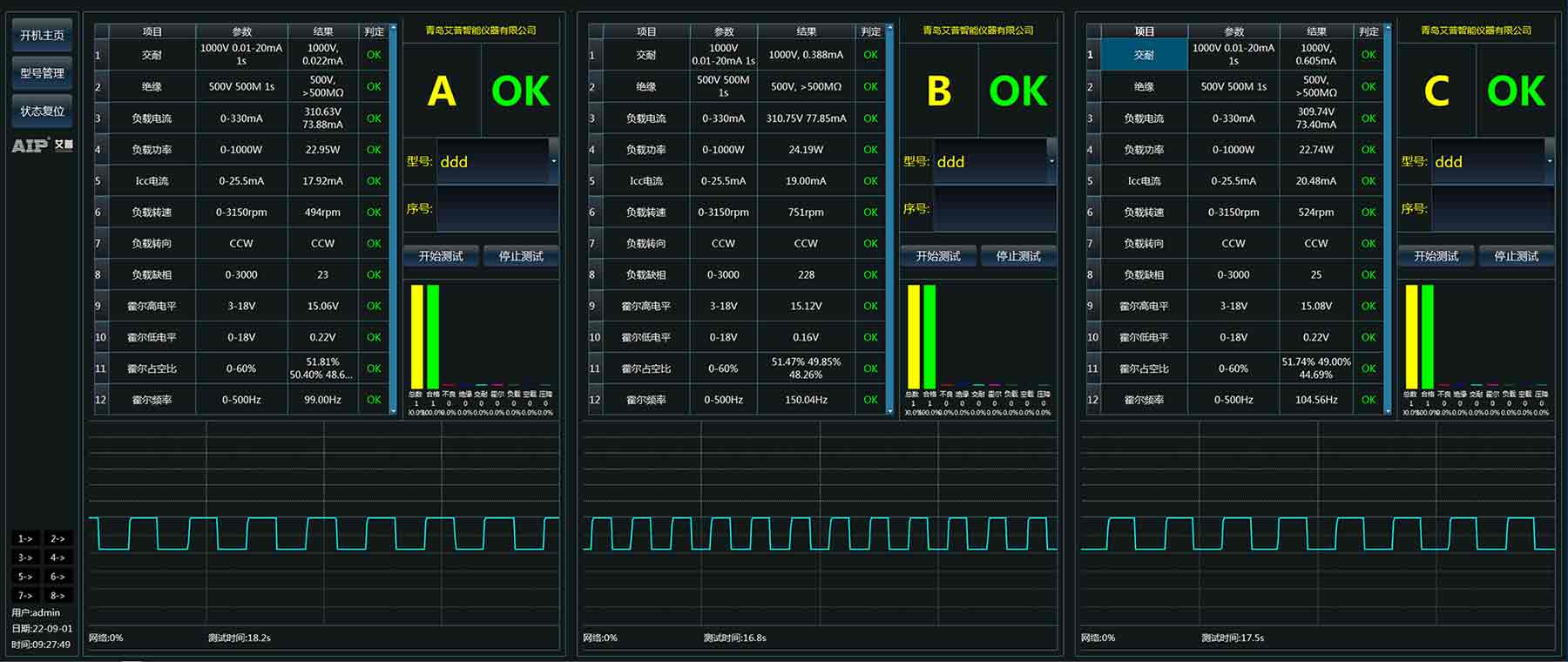

一、无刷电机测试项目

无刷电机是一种在电机中没有电刷的电机类型。无刷电机通常采用电子换向技术,通过控制器来实现电流的适时切换,从而驱动电机转动。在进行无刷电机测试时,常规会进行以下电机测试项目:

1、交耐测试:也称为高压测试或耐压测试,用在检测电机在高电压下是否能够正常工作、是否存在漏电等安全隐患的电机测试项目。

2、绝缘电阻测试:测试电机的绝缘电阻,以确保绝缘性能符合要求。

3、负载测试:负载测试是一种通过将电机连接到一定负载,并逐渐增加负载以模拟实际工作条件,以评估电机在不同负载下性能的测试过程。负载测试的主要目的是检查电机在不同工作负载下的运行特性,如电流、电压、功率、效率等。

4、霍尔测试:如果电机使用霍尔传感器进行位置检测,可以检测霍尔高低电平、霍尔占空比、霍尔频率等项目确保传感器工作正常。

5、电机参数测量:测量电机的额定电流、额定电压、额定转速等参数。

6、转向转速测试:测试电机在不同转向条件下的转速的测试方法。此项目验证电机是否按照预期方向旋转,并能够在各种工作条件下提供符合设计要求的转速。

7、噪音测试:测试电机在运行时产生的噪音水平。

8、振动测试:在电机运行时检查振动水平,以确保电机结构稳定性。


二、有刷电机测试项目

有刷电机测试项目包括电机测试、转子测试和有刷电机定子测试,这些测试项目可以用来评估有刷直流电机在不同工作条件下的性能。以下是一些常见的有刷电机测试项目:

1、交流耐压测试:用在检测电机在高电压下是否能够正常工作、是否存在漏电等安全隐患的电机测试项目。

2、电阻测试:测试电机的各个相的电阻,以确保各相之间的电阻平衡。

3、负载测试(空载测试):在一定负载(或无负载)的情况下,电机的电流、电压、功率和转速,以评估电机在实际负载(空载)条件下的性能。

4、转速测试:测试电机在不同转向条件下的转速的测试方法。此项目验证电机是否按照预期方向旋转,并能够在各种工作条件下提供符合设计要求的转速。

5、电枢测试:测试电机电枢转子的各项性能,比如:焊接电阻、片间电阻、跨间电阻、交流耐压、绝缘电阻、匝间耐压等。

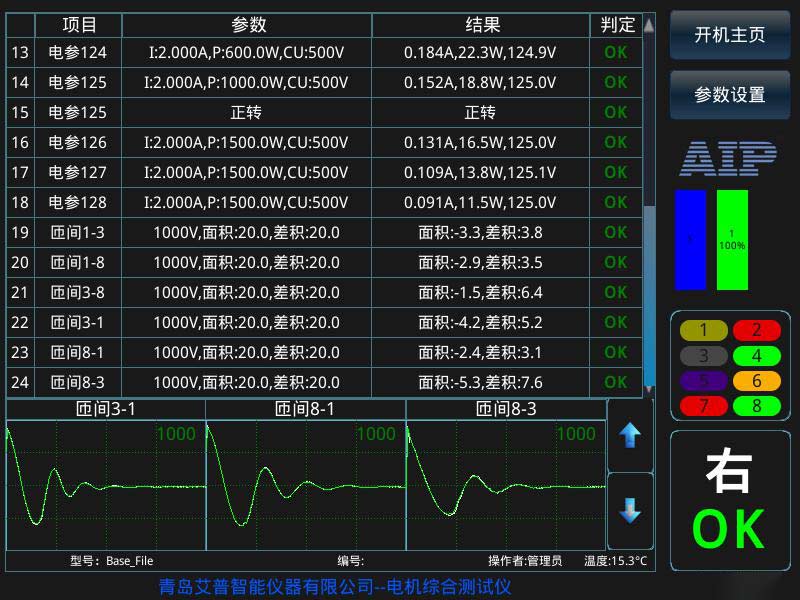

三、交流电机测试项目

1、交流耐压:用在检测电机在高电压下是否能够正常工作、是否存在漏电等安全隐患的电机测试项目。

2、绝缘电阻:电机绝缘电阻是指电机绝缘系统对电流的阻抗,通常用来评估电机的绝缘性能。

3、匝间耐压:为验证电机绕组绝缘性能而进行的测试,通过施加高压测试,检测绕组之间是否存在漏电或击穿现象。

4、直流电阻:电机直流电阻测试是通过施加直流电压,测量电机绕组的电阻,以评估导通性和检测绕组内的断路或接触问题。

5、空载特性:在未连接负载的条件下,空载特性测试可以对电机的电流、电压、功率因数和转速等参数进行评估,确定电机在空载运行时的性能和效率。

6、低压启动:通过在低电压条件下模拟电机启动,以评估电机在低电压环境下的启动性能。测试可检测电机在不利条件下的启动能力。

7、电感:电机电感测试是通过施加变化的电压或电流信号,测量电机绕组的电感值。该测试有助于评估电机的电感特性,为控制和调节系统提供重要信息,确保电机正常运行。

8、反嵌:通过施加直流电流,测量电机绕组的电动势,以评估电机在不同转速和负载下的性能。

9、转向:通过控制电机的输入信号,验证电机是否按照预期方向旋转。转向测试确保电机在正常运行时能够正确地执行旋转操作。

10、铸铝转子测试:测试电机电枢转子的各项性能,比如:断条、细条、气孔气泡气隙、电阻、电抗、最大幅值、最小幅值等。

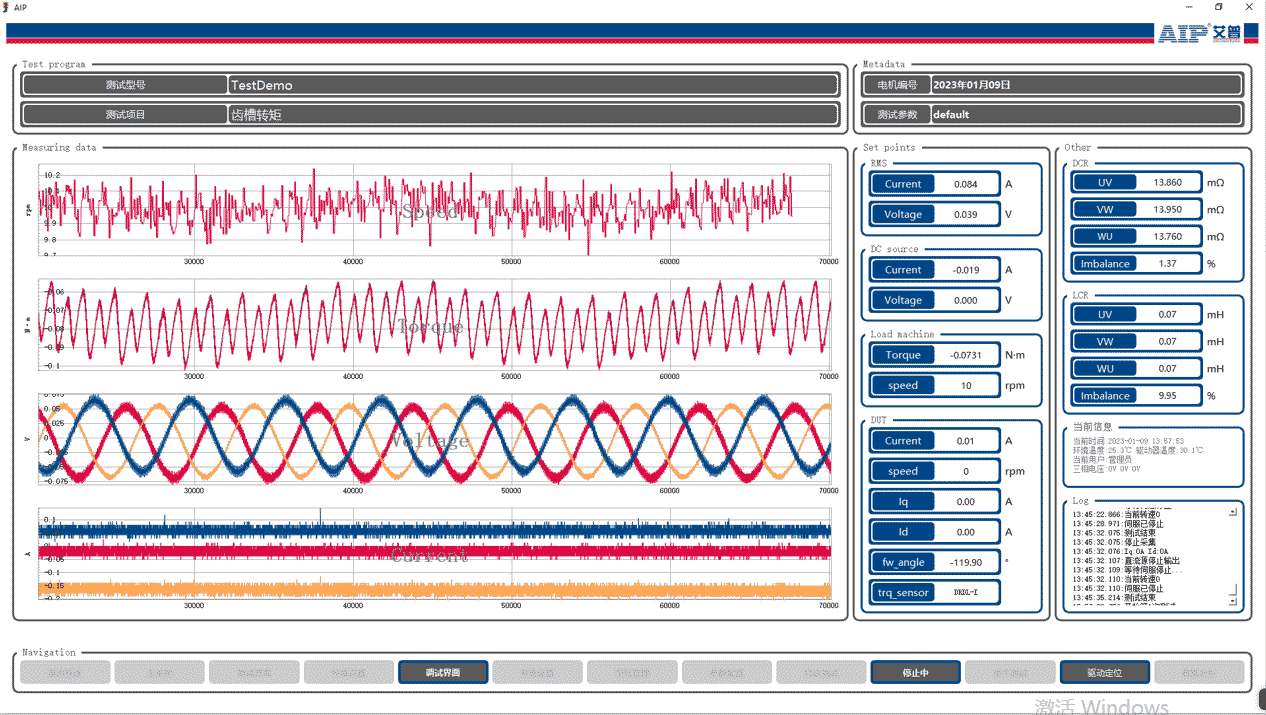

四、电机性能测试项目

1、电机负载性能测试:电机的负载性能是指电机在不同负载条件下的表现,包括扭矩输出、效率、功率因数等参数。

(1)电机效率:电机效率是衡量电机能量转换效率的指标,通常以百分比表示。电机效率的测试包括测量输入功率和输出功率,计算效率的比值。电机在部分负载和额定负载下的效率可以提供对其整体性能的深入了解。

(2)扭矩/转速特性:扭矩/转速特性曲线描述了电机在不同负载和转速下产生的扭矩。这对于了解电机的负载适应能力和匹配负载的能力非常重要。测试时,可以在不同负载和速度下测量电机的扭矩输出。

2、电机摩擦扭矩测试:电机摩擦扭矩测试是为了评估电机在运转时受到的摩擦阻力,这是影响电机性能和效率的一个重要因素。摩擦扭矩的测试可以帮助确定电机在实际运行中的能源损失,并且为改进设计和提高效率提供有用的信息。

3、电机齿槽转矩测试:电机齿槽转矩是指电机在运行过程中由于齿槽的存在而产生的转矩。齿槽转矩是电机转子在运行时所产生的一个力矩。齿槽转矩的大小随定转子相对位置变化而周期性变化,其平均值为零,不对外做功。齿槽转矩测试可以帮助了解电机的机械部分在运行中的性能。

4、分离扭矩测试:电机分离扭矩测试是通过将电机与负载隔离,测量电机输出的扭矩。该测试有助于评估电机在不同负载条件下的扭矩性能。

5、扭矩波动测试:电机扭矩波动测试是通过测量电机输出的扭矩在一定时间内的变化,评估电机扭矩的稳定性和波动性。扭矩波动测试有助于了解电机在运行中扭矩的动态特性。

6、性能测试:电机性能测试是通过一系列测试项目,如空载测试、负载测试、效率测试等,评估电机在不同工作条件下的性能。

7、扭矩常数测试:电机扭矩常数测试是通过施加已知负载,测量电机输出的扭矩和相应的电流,以计算电机的扭矩常数。

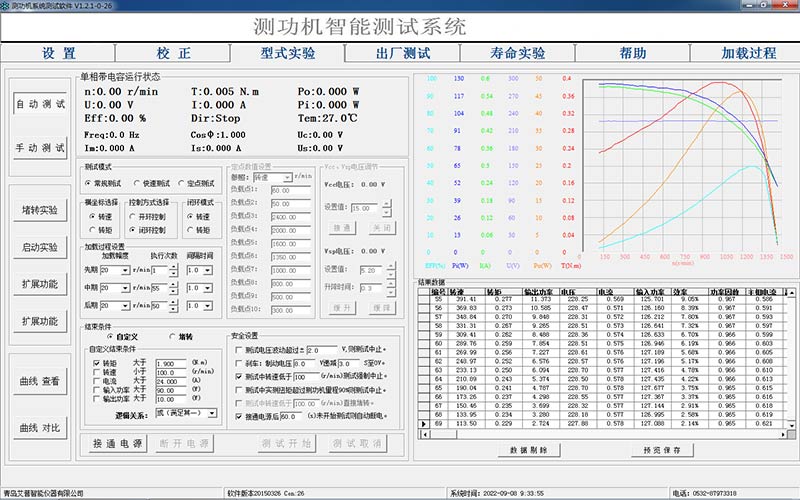

五、测功机测试项目

电机测功机测试项目涵盖了电机的多个方面,包括功率、扭矩、转速、温升、电压和电流等参数。这些测试结果可以为电机的设计、制造、维护和使用提供重要的参考依据,提高电机的性能和可靠性。

1、效率测试:测功机可用于评估系统在不同负载和转速条件下的效率。效率是输出功率与输入功率的比率,通常以百分比表示。

2、功率测试:电机测功机能够测量电机的实际功率,通过输入不同的负载条件,可以检测电机的功率因数、效率等性能参数。这对于评估电机的工作状态和性能具有重要意义。

3、扭矩测试:扭矩测试是电机加载测试中最基本的项目之一。通过扭矩测试,可以检测电机在不同负载下的扭矩表现,从而评估电机的输出性能。在测试过程中,通常会测量电机的输入和输出扭矩,以计算电机的效率。

4、过载测试:过载测试用于评估电机在超出额定负载下的性能表现。通过过载测试,可以了解电机在过载情况下的效率、温度升高和运行稳定性。在测试过程中,通常会逐渐增加负载,直到电机达到其最大承受能力。

5、转速测试:电机测功机能够测量电机的转速,通过输入不同的转速条件,可以检测电机的转速稳定性、转矩等性能参数。这对于评估电机的动态特性和控制精度具有重要意义。

6、温升测试:电机测功机通过测量电机的温升,能够分析电机在不同工作条件下的热性能。这对于评估电机的寿命和安全性具有重要意义。

7、电压和电流测试:电机测功机能够测量电机的电压和电流,通过分析这些参数,可以评估电机的电气性能和效率。这对于评估电机的设计和制造质量具有重要意义。

8、振动和噪声测试:电机测功机通过测量电机的振动和噪声,能够分析电机的机械性能和稳定性。这对于评估电机的运行状态和维护需求具有重要意义。

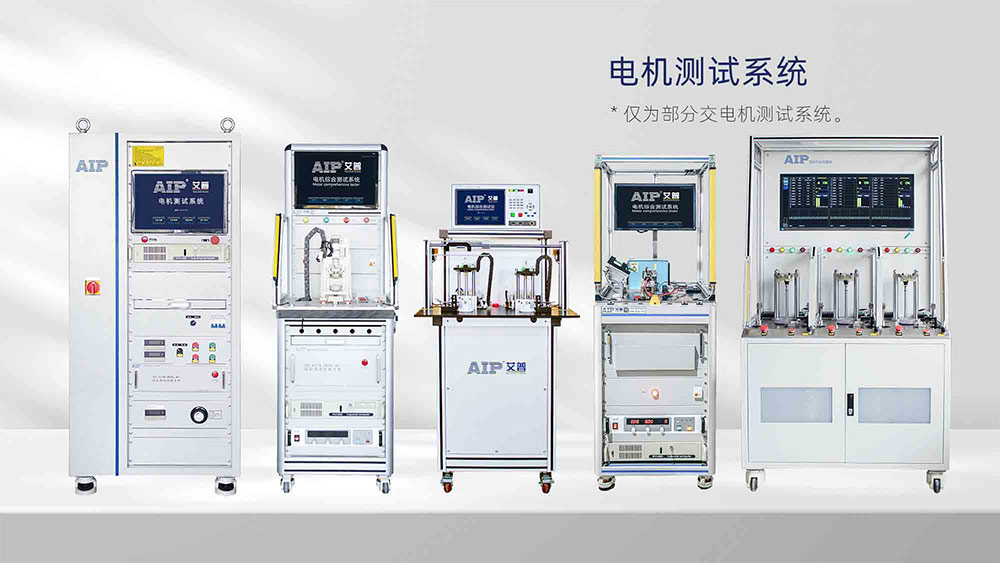

电机测试项目涵盖了多个方面,从性能评估到故障诊断,各类电机测试项目都是确保电机的正常运行的关键要素,保证出厂电机的合格率。随着电机测试技术的不断革新,电机测试系统也在不断推陈出新,AIP艾普紧跟时代步伐,致力于为各个行业提供更可靠的电机测试解决方案。


AIP艾普专注全球电机测试,免费提供各类电机测试系统电机测试解决方案,应对不同行业电机出厂测试环节!
