电机PD局部放电测试方案

在新能源驱动电机、工业高压电机、永磁同步电机等产品的研发与量产环节，绕组绝缘缺陷是影响电机长期稳定运行的重要因素。局部放电（PD）是绝缘系统劣化的早期信号，及时开展PD测试，可识别绕组内部气隙、层间、槽部、端部等位置的绝缘隐患，为电机品质管控提供有效数据支撑。

一、电机PD局部放电测试系统构成

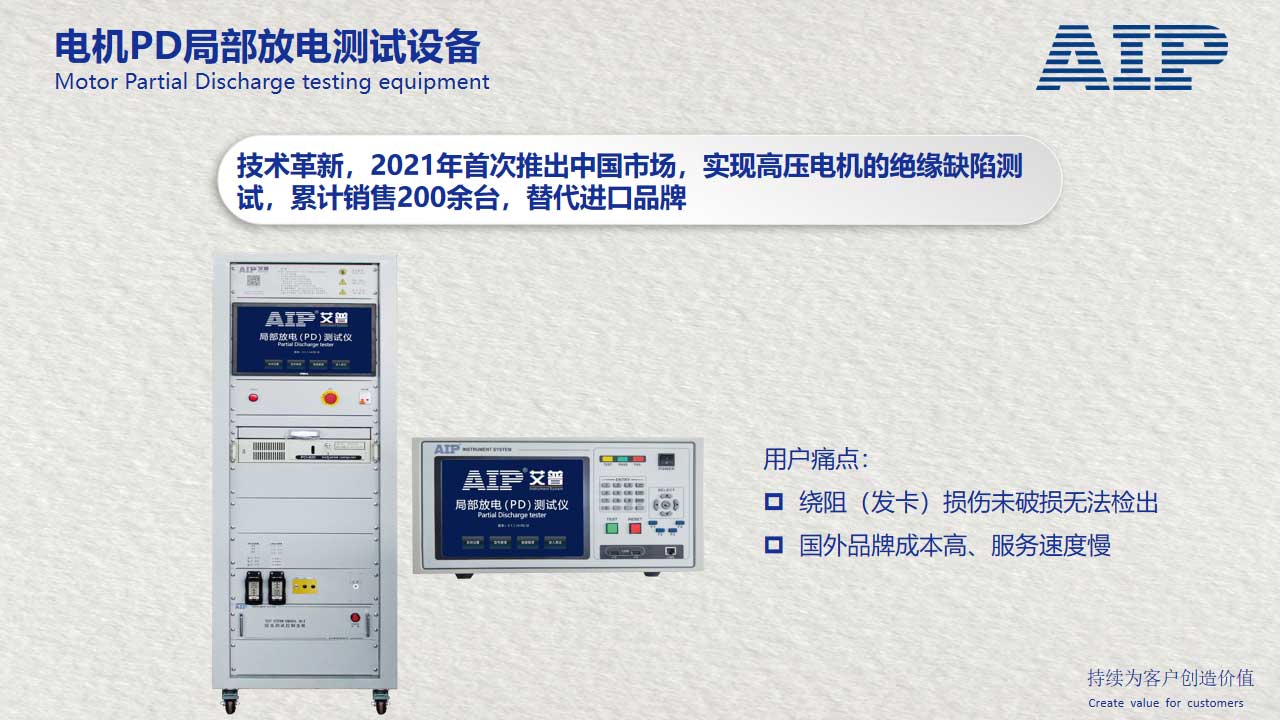

AIP艾普作为驱动电机绕组及电磁线局部放电(PD)测试方法标准主起草单位，自主研发整套PD局部放电测试系统：采用集成化架构：程控试验电源、高频信号采集单元、双路传感采集（天线法+电容耦合法）、信号降噪模块、工业控制主机与AIP配套分析软件。

双采集通道互补配合：天线法捕捉放电电磁波，灵敏度高；电容耦合法抗干扰能力强，在产线复杂电磁环境下保障PD信号稳定采集，输出PRPD相位分辨局放图谱，便于工程师研判绝缘状态。

二、电机PD局部放电测试方案适配对象

1、汽车相关电机：新能源汽车驱动电机、800V高压平台电机、车用EC风机电机、压缩机电机；

2、工业高压电机：高压变频电机、永磁变频泵电机、算力风机电机、永磁同步电机、伺服电机；

3、各类特种电机：电机定子绕组半成品、电磁线绝缘验证；

4、各类材料：变压器、绝缘纸、绝缘漆、漆包线等。

三、电机PD局部放电测试方案核心优势

1、一机双PD，综合集成测试

脉冲PDS+正弦PDH两种测试模式一体集成，支持升压测试、定点耐压测试；一次接线，除PD局部放电测试外，可同步完成匝间冲击、交直流耐压、绝缘电阻、绕组电阻、电感等常规定子测试项目，简化工位配置，提升产线节拍。

2、抗干扰设计，适配产线与实验室

针对工厂变频器、大功率设备带来的电磁噪声优化滤波算法，区分真实放电信号与环境干扰信号，稳定识别发卡绕组接触铁芯、接线异常、层间绝缘薄弱等隐蔽缺陷。

3、智能化软件，数据可追溯

配套AIP自研测试软件，自动记录局放电荷量、放电相位、脉冲频次等参数，自动存储图谱与测试记录，支持自定义报告模板导出，满足试验档案管理、品质追溯需求；支持对接MES系统，适配自动化产线集成。

4、模块化配置，支持定制化方案

采用模块化硬件架构，可根据客户电压等级、产品类型、场地布局灵活组合；既可搭建独立PD局部放电测试工位，也可嵌入自动化定子测试线，柔性匹配不同客户的检测需求。

四、电机PD局部放电测试方案应用场景

1、研发验证阶段：评估电磁线、绝缘漆、浸渍工艺、绕组结构的局放耐受能力，对比不同绝缘方案，辅助绝缘结构优化；

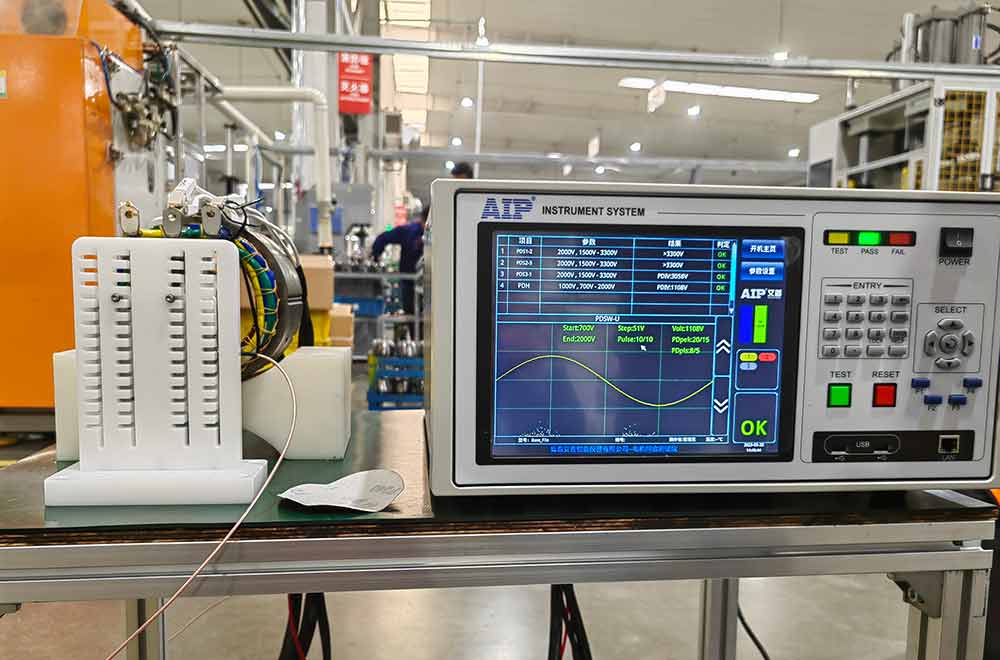

2、出厂产线检测：定子、整机下线筛查，识别绕制、嵌线、浸渍工序带来的制造类绝缘缺陷；

3、来料与抽检验证：电磁线、绝缘材料、绕组零部件PD、PDIV摸底测试，管控上游供应链品质；

4、耐久老化试验配套：长期老化过程中持续监测局放变化趋势，积累电机绝缘老化数据，支撑寿命评估。

AIP艾普专注全球电机测试，深耕PD局部放电测试，解决高压电机的绝缘缺陷测试难题。自主研发的电机PD局部放电测试系统，支持PDIV、PDEV检测，同步集成常规定子测试，支持定制化配置，助力企业识别绕组绝缘隐患，筑牢电机可靠性防线，欢迎咨询获取适配方案！
