AIP53系列 宽范围恒功率直流电源（1.5kw）

一、1.5kw直流电源产品特点

1、带主动式PFC，功率因数高达0.99。

2、输出的上升沿和下降沿速度可调。

3、宽范围的输出能力，输出范围扩大至同功率等级“矩阵”电源的3倍。

4、采用高频LLC多谐振逆变，整机效率高达93%。

5、主从模式支持并联，主动均流，可并联最多10台同型号产品。

6、支持OVP,OCP,OPP,OTP保护,支持SENSE端子反接保护。

7、具有引线压降补偿端子，可实现大电流工作时的输出引线压降补偿。

8、内置函数发生器。

9、配有放电电路(在1s内Uout< 10V)。

10、内置多种接口,包含RS232/RS485/USB/LAN等通讯接口。

11、内置远程模拟控制接口。

12、支持SCPI指令语言。

13、高亮度的彩色LCD显示屏，外观精美，操作简单、直观。

14、内置电压反向保护模块，可以适用于变压器、电机等各种感性负载（选配）。

二、1.5kw直流电源便捷的面板操作

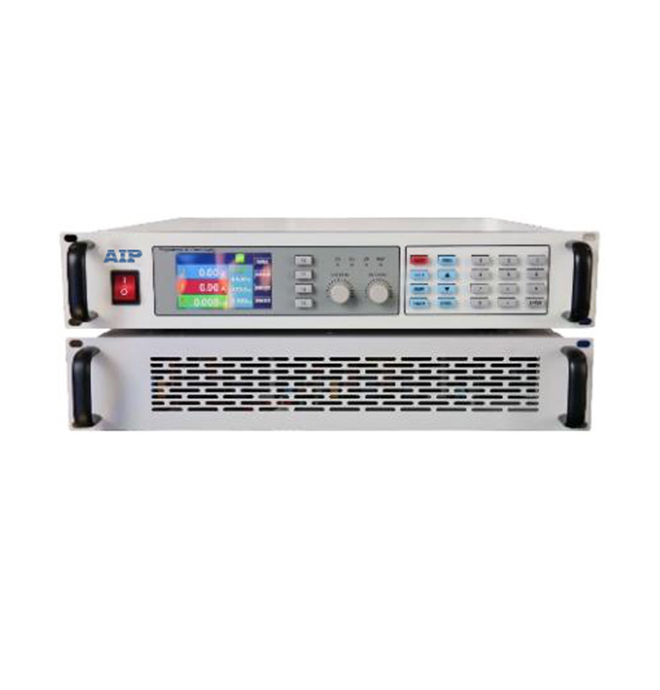

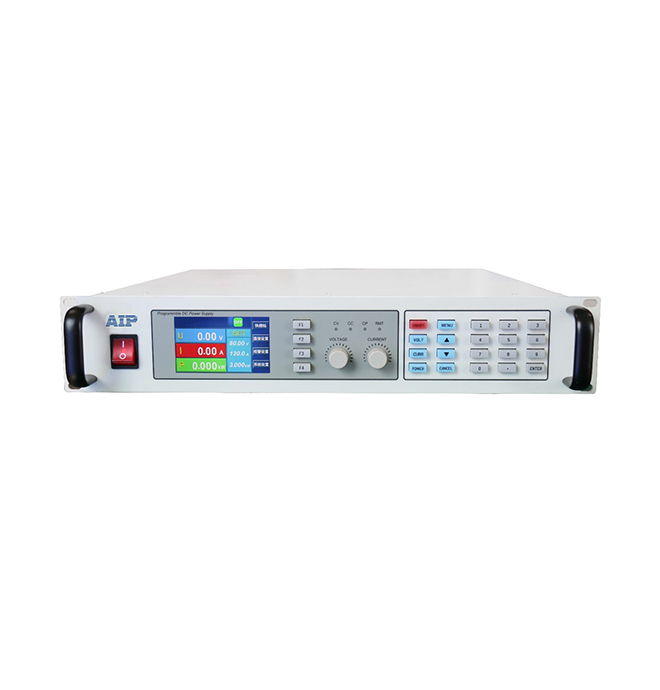

AIP53系列 宽范围恒功率直流电源（1.5kw）采用2U标准机箱，既适用于工作台操作又方便内置于工业标准机柜，配有高亮度的4.0英寸彩色LCD显示屏，手感舒适的硅胶按键，操作简单的便捷旋钮，并有4个直观的LED状态指示灯。

三、1.5kw直流电源丰富的内置接口

①并机接口-从

②并机接口-主

③USB接口

④RS232/RS485/CAN接口

⑤远程模拟控制接口

⑥电源输出端

⑦远程S补偿端子

⑧电源输入端

四、1.5kw直流电源功能介绍

1、直流输出

AIP53系列 宽范围恒功率直流电源（1.5kw）包含750W、1.5kW和3kW三款基础型号，输出电压从0~10V至0~2000V，输出电流从0~2.5A至0~500A，对应各种不同型号。不管是手动控制还是远程控制（模拟或数字），都可在0%至100%之间连续调节电压、电流与功率。

2、功率吸收功能

AIP53系列电源具有功率吸收功能：电源带电机类负载，当电源停止输出时，电机类感性负载不会马上消失，此时电机变成能量源倒过来给电源充电。AIP53系列电源内部具有功率吸收模块，可以瞬时吸收此类能量，防止电源滤波部分过压损坏。

3、并机功能

所有产品标配有一个数字式主-从总线。通过它可并联最多10台同型号产品，将实际电压、电流与功率汇总，形成更大的系统。该操作经产品上的控制面板，或经任意数字通讯接口的远程控制，都可完成主-从系统的全部配置。

4、远程补偿功能

为了避免连接负载的导线过长引起的压降，远程测试允许直接在待测物端子上测量输出电压，以提高测量精度。S+、S-是远程补偿端子，使用远程补偿测试时将S+、S-连接到待测物正负端即可。

5、放电电路

本系列电源设备内部全部都配有放电电路。在空载或带小负载时，它能确保危险电压在直流输出关闭后1S之内降至10VDC以下，确保人体安全。

6、模拟控制接口(选配)

产品后面板上装有一隔离模拟接口端子。在模拟输入脚上接上0~10V或0~5V电压，可设置0~100%的输出电压、电流、功率。模拟输出脚输出0~10V或0~5V电压对应0~100%的输出电压、电流，实现输出电压与电流的监控功能。此外，还有几个输入脚和输出脚，可用来控制和监控产品状态。

7、保护功能

为保护客户的连接设备，可给产品设定一过压保护极限值(OVP)，以及过流(OCP)与过功率(OPP)保护极限值。一旦因故超过这三个值中的一个，直流输出会被立即切断，并在显示器与接口端发出一状态信号。本产品还有过温保护，如果产品过热，它会关断直流输出，保障待测物和电源的安全。

8、宽范围输出

恒功率电源较于普通电源具有更宽的输出电压、电流范围，单型号电源可满足客户多种规格产品的测试需求。电源的电压与电流的输出受极限功率的限制，减少输出电流可获得更高的电压或者通过减少输出电压可以获得更大的输出电流，因此要比传统的“矩阵”电源更加灵活。如下图所示：

9、函数发生器

本系列所有型号都具有一可形成如下典型函数的真实函数发生器，并能将它们应用于输出电压或输出电流上。发生器可通过前面板设置，或经某一数字接口远程配置。预设函数会为用户提供所有必须的参数，如Y偏差值，时间、频率或幅度，一套完整的配置参数。

10、输出端反压保护（选配）

由于感性负载在接通电源或者断开电源的一瞬间，会产生反电动势 电压，这种电压的峰值远远大于负载电源所能承受的电压值，很容易引起电源故障，传统解决方案为客户自行在电源输出端并联二极管，接线复杂，选型困难，实用性极低。而AIP53系列直流电源可在内部集成电压反向保护模块，吸收感性负载产生的反压。无需客户自己在电源外部并联二极管，简化了接线和二极管的选型难度。

11、序列测试

除了基于函数发生器产生的标准函数外，它还可形成某些复杂的函数，序列测试功能共包含50个序列，存储于非易失存储体内，每组包含20个测试步骤，用户可以根据实际需要编辑每一步的功能，使电源可以以序列的方式在恒电压、恒电流或恒功率模式下输出，满足特定的测试需求。

序列测试示例：

一个典型的老化测试的过程是这样的：先以一定的斜率给被测物输入电压，持续一段时间，再突然上升到另一个电压，持续一段时间，然后再升高电压，持续一段时间……，最后以斜率方式将电压降到零。某些情况下还需要一个电压开关循环测试的序列，如下图给出了关于老化测试的一种电压波形。

12、工控机软件

本产品还配有适合Windows系统下操作的控制软件，可以远程控制多台同型号产品。它有一个清晰的主界面，显示所有设定值与实际值。并具有远程启动，停止设备，数据保存，序列测试编程等功能。

13、机箱安装尺寸示意图

14、前面板开孔尺寸示意图

说明：前面板有无把手缩短款可选，即前面板长度可以和机箱等长。
