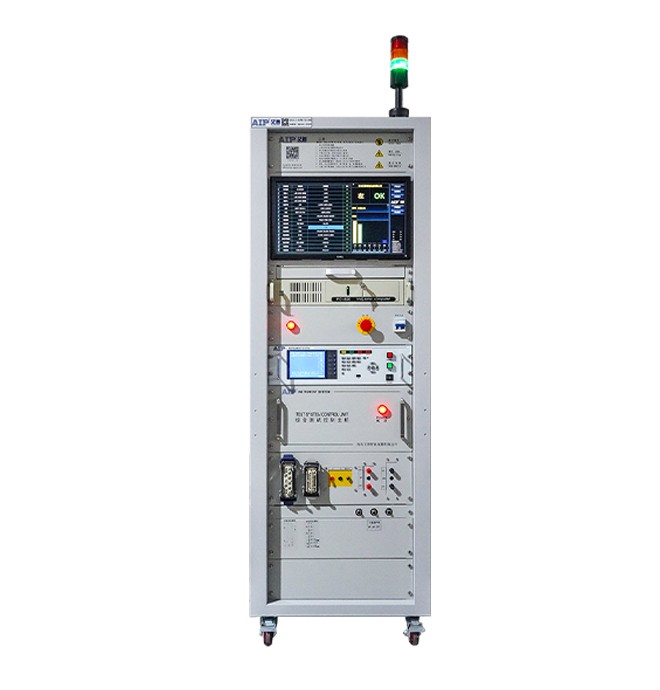

永磁变频泵测试系统

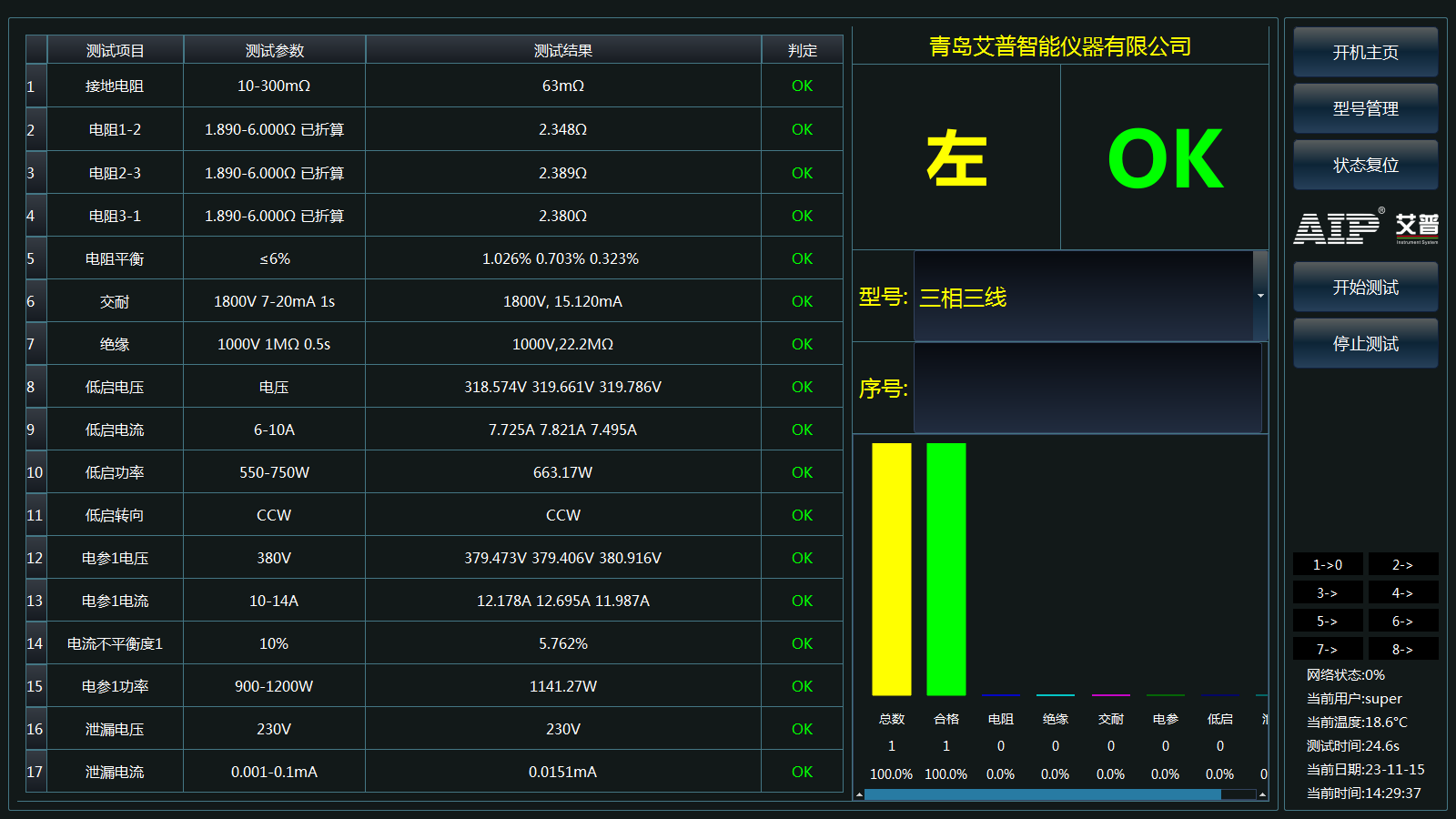

一、永磁变频泵测试系统的测试项目

1、永磁变频泵安规测试：安规测试、电阻，耐压，绝缘，接地电阻、空载（电压、电流、功率）；

2、永磁变频泵电机测试：电阻、耐压、绝缘、空载（电压电流功率）、反电动势（自由降速法）；

3、永磁变频泵电机定子测试：PDIV（PDS+PDH）、耐压、绝缘、电阻、电感、匝间、反电动势。

4、永磁变频泵电机转子测试：反电动势、相位差

二、永磁变频泵测试系统的功能特点

1、兼容性：一台设备可兼容变频泵和电机测试，降低企业成本；

2、参数采样：测试驱动器后端参数更精准反馈的电机本体指标；

3、PD测试：兼容耐压PD和脉冲PD， 提前发现电机潜在绝缘缺陷，提高产品质量和竞争力；

4、反电动势测试：检测定子和永磁转子整体不良问题，保证电机控制精准，降速法测试，免对拖工装平台，简单，高效；

5、一站测试：全面的定子、转子、电机、泵检测，满足所有测试工序要求，所有项目一键测试完成，项目可定制；

6、适用场景：电机/泵产线生产、实验室研发等。

三、永磁变频泵与传统交流泵测试的区别

传统交流水泵采用异步电机，转子靠感应电流励磁，可直接工频上电，测试逻辑相对简单，艾普智能水泵电机测试系统常规覆盖的交流耐压、绝缘电阻、直流电阻、空载特性、低压启动、堵转、转向等项目，基本就能完成出厂检测。

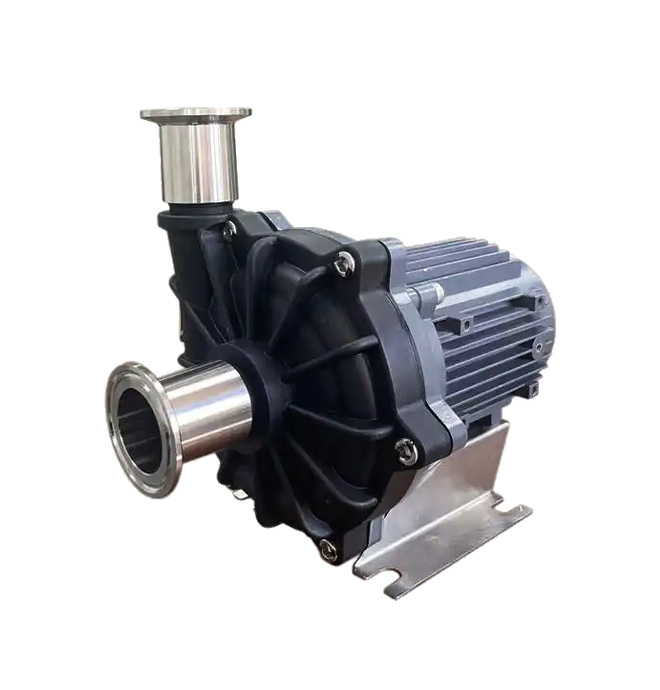

永磁变频泵则不同，它是永磁同步电机（PMSM）+专用驱动器+泵体的一体化产品，转子内嵌永磁体，无转差，不能直接工频上电，必须由驱动器驱动。这决定了它的测试必须从“单一整机电气检测”升级为“安规—整机—定子—转子”四级分层检测，并新增一系列永磁电机特有的考核项。

四、永磁变频泵测试设备适用行业

永磁变频泵测试系统面向永磁变频泵整机厂、泵用电机零部件加工厂、泵类研发实验室、第三方检测机构，覆盖民用增压泵、暖通循环泵、立式多级供水泵、深井潜水泵、工业冷却泵等产品的研发定型、出厂全检，从定子源头把控品质，降低售后故障率，搭建完善质检体系。
