电机是现代工厂生产设备的主要动力装置，电机运转的可靠性决定着整个生产线能否正常运行。电机设备隐患不能及时发现或设备故障不能快速准确判断，将导致设备故障率提高，增加维修工作量和维修费用，延长设备维修工期，严重影响生产。因此，对生产流程关键电机进行状态监测，提早发现设备隐患，快速、准确判断电机故障，减少故障诊断和维修时间，是保障电机安全、连续、稳定运行的关键。

目前电机状态监测方法分为动态（在线）和静态（离线）两种，动态监测实施较为困难，监测工时冗长，并且测量结果不精确。静态监测方法简单便捷，能在短时间内准确测出电机技术状态和判断设备故障，大大提高电机技术状态监测和故障诊断的工作效率。

1.主要的静态监测方法及其特点

1.1兆欧表测量电机绝缘

本方法能有效的测量到电机的对地及相间绝缘，但是在测量相间绝缘时，需要拆接电机的引出线。但大功率电机引出线截面积较大，以某项目水泵280KW电机为例，电机引出线由六根240mm2截面积的电缆组成，测量该电机相间电阻时，仅拆、接电机引出线及电机的连接片就需要一个多小时，而且无法测量电机是否存在匝间短路，不能全面的反映电机优劣状态。

1.2万用表测量

通过万用表测量电机的三相绕组，分析所测数据是否平衡也是目前较常见的方法。在使用万用表测量电机绕组时，会经常出现测量阻值变化不停的情况，导致测量的精确度变差。原因是电机绕组的电阻虽然不大，但有大电感，当用万用表测量电阻时，自感电势阻碍电流的增长，万用表先工作在大（电阻）量程，随着自感电势逐渐减小，电流也的逐渐增长，万用表的读数也在减小，小到一定程度，万用表将自动换档，要把电流增大10倍，可是换档后，因自感电势限制电流不能立刻增大，万用表又将自动换档，返回大（电阻）量程。

1.3 电桥测量法

在拆除电机六个引出线后，可通过万用表等找出电机的三相绕组，然后用QJ44双臂电桥直接测量三相绕组的相电阻。电桥法可以精确的测量到电机的直流电阻，对测量结果进行分析，可以判定电机绕组绝缘的优劣状况。但本方法和兆欧表测量电机相间绝缘一样，需要拆、接电机的引出线及连接片，方法过于复杂。

1.4静态电流分析法

1.4.1静态电流分析法原理

1.4.2 静态电流分析法测量方法

2.静态监测技术的实际运用

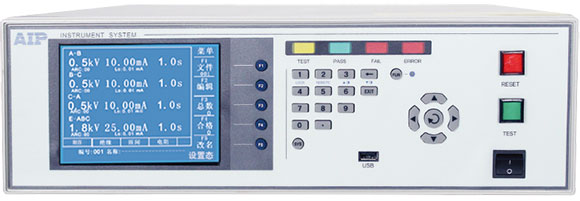

以立式排泥泵电机为例，电机可以正常启动，但运行时电机出力不足，在运行大概2分钟后电机保护器过流保护动作跳停，运行电工采用兆欧表测试电机相间及对地，绝缘正常，因此认为是控制柜电机智能保护器故障，在更换了2个备用柜后，该问题仍旧存在。此时使用AIP9692线圈综合测试仪（又名：匝间测试仪）来进行电机故障检测仪测量，可知电机明显存在匝间短路。艾普生产的此款测试仪主要适用于步进电机、电动车电机，单、三相电机定子及各类线圈类产品的电气性能综合测试，测试项目灵活可选，满足各类电机线圈类产品的应用。
