    直流无刷电机定子测试项目

      作者:艾普智能点击:8177发布时间:2020-03-17 07:46:11

      分享到:

    直流无刷电机在我国随着技术的日益成熟与完善,另受国家能耗政策的制约,传统的交流感应电机难以满足市场需求,所以直流无刷电机的产能得到了迅猛发展,已在航模、医疗器械、家用电器、电动车等多个领域得到广泛应用;结构上,直流无刷电机也有转子和定子,无刷电机的转子是永磁磁钢,定子是绕组线圈,结构为三相星型或三角形;直流无刷电机一般分为内置驱动板和外置驱动板两种结构。

    本文重点讲解无刷电机定子的测试项目:

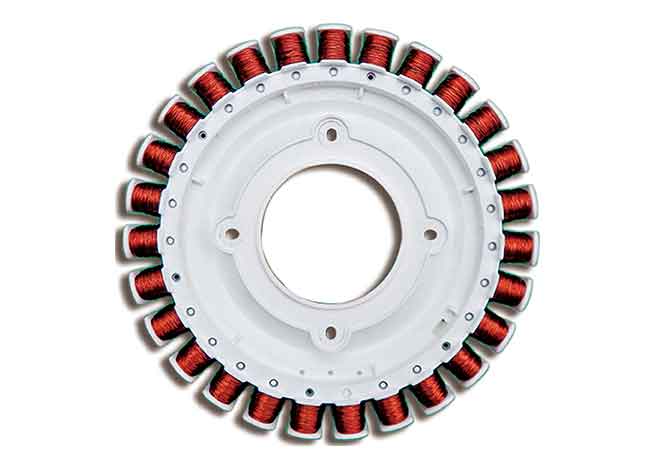

              艾普智能-电机定子          艾普智能-电机定子


    1、交流耐压各相线短接的状态下与E(电机轴/端盖/外壳)之间施加一定幅值的交流高压,检测回路电流是否超过预设值。

    2、绝缘电阻各相线短接的状态下与E(电机轴/端盖/外壳)之间施加一定幅值的直流高压,检测回路绝缘阻抗是否低压预设值。

    3、线圈电阻:绕组两端施加恒定的直流信号,测出当前环境下的温度和绕组电阻,并转换为指定温度下(20℃或25℃)的电阻值,具备电阻不平衡度判断。

    4、匝间耐压:绕组两端施加一定幅值、波形的冲击电压,振荡波形与标准波形比较,比较波形之间的差异程度。

    5、线圈电感:在定子绕组两端施加一个很低的交流电压信号,比如0.3V或0.6V或1V,比较常用的是0.6V;频率为100Hz或120Hz或1KHz或10KHz;此时仪器采集电流信号,通过计算即可测得电感值。

    6、转向测试:通过传感器在定子内部识别其转向是否正确,用于检测线路焊接或绕线不良。

    艾普智能专注全球电机测试,2013年即出口无刷测试设备,经过不断技术研发和沉淀,现已在无刷电机测试领域实现多方面突破,已与威灵集团、凯邦集团、大洋集团等大型电机制造企业多批量无刷订单合作,并取得客户高度赞扬。

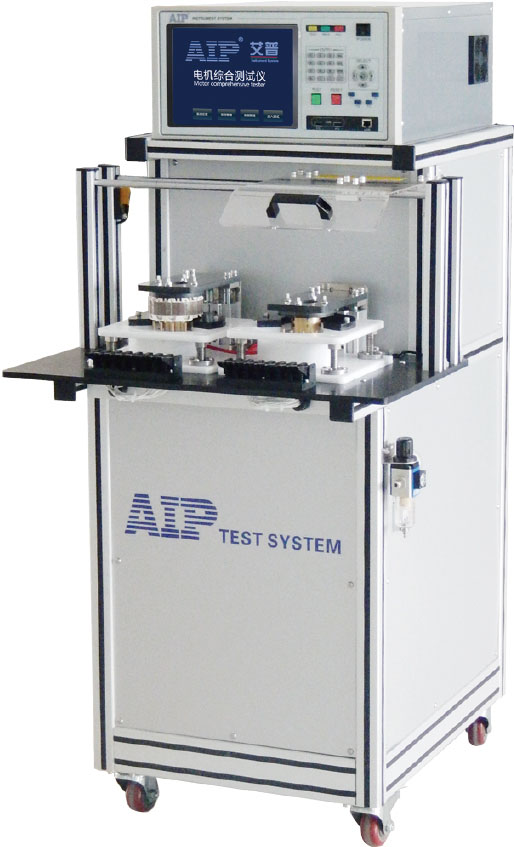

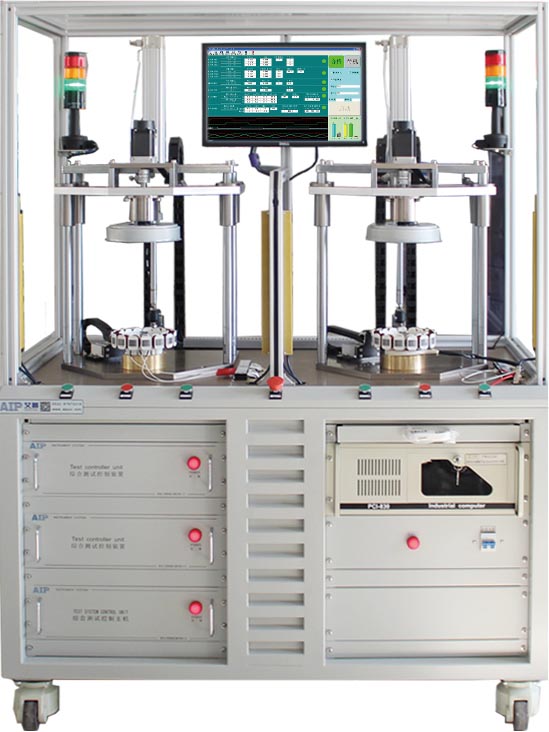

         艾普智能-直流无刷电机定子测试系统         艾普智能-直流无刷电机定子测试系统


    本文由专注全球电机测试的艾普智能原创编写,版权所有,侵权必究,转载请注明出处:www.aipuo.com
