    直流无刷电机测试驱动板(电路板)损坏原因和解决方案

      作者:艾普智能点击:20634发布时间:2020-03-26 09:25:47

      分享到:

    直流内驱无刷电机是由电动机主体和内置驱动器组成,为了降低成本,简化内置驱动板电路设计,往往采用比较经济的方法实现电机驱动。

    传统内驱电机由5根引线,Vm、Vcc、Vsp、FG、GND,每根引线上都有电压峰值上限,在测试供电过程中要防止有高压尖峰输入,导致内部电路由于过电压导致损坏,且由于电机内驱芯片和程序设计的不同,需要按照固定时序供电。

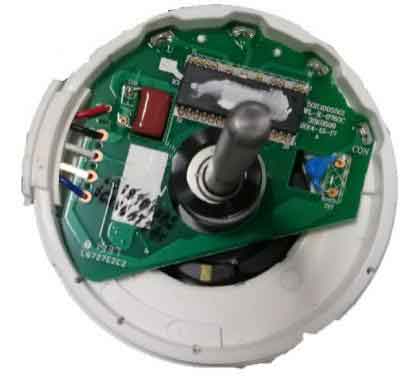

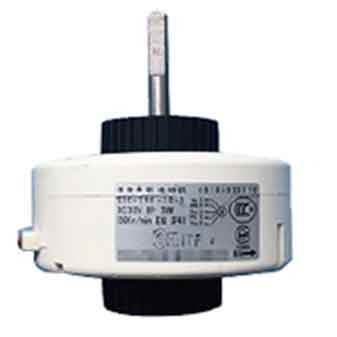

                                                艾普智能---直流无刷内驱电机                艾普智能---内置驱动器


    损坏原因:
    1、给驱动板的上、下电时序不对,在供电过程中Vm、Vcc、Vsp的供电波形存在交叉情况;
    2、测试过程中意外将电机接线端子从供电源上拔走;
    3、由于电源控制过程不当造成外部干扰,在低压电路上引入毛刺尖峰;
    4、电路放电不完全,导致电路中有存电的时候将电机与测试端断开。

    我司设备针对以上问题,在人机交互界面增加了时序设置图,可以按照客户电机设计特点设置上、下电时序,增加内部电源控制和反馈检测,确保时序正常;采用成熟的放电方案和电源反馈检测模块配合,保证电机测试完成后会完全放电;使用科学的控制方式,确保电路在工作中没有毛刺尖峰;机械结构增加测试保护装置,避免了在测试过程中操作员将端子拔走的可能性。

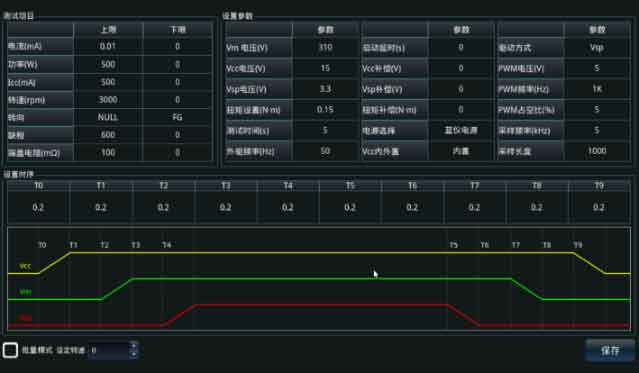

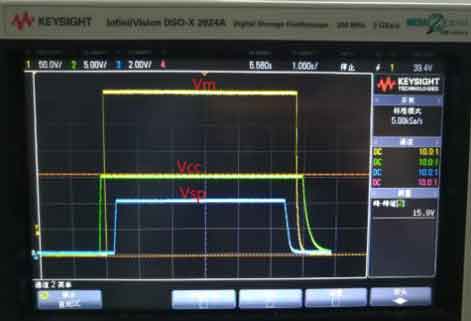

                 艾普智能---测试界面        艾普智能---测试界面


    艾普智能专注全球电机测试,提供一站式电机测试解决方案。我们时刻关注着电机行业的发展,为电机正常高效运转保驾护航。


    更多无刷电机测试知识,欢迎点击此处进行查询
