随着无刷电机的广泛使用,直流无刷电机主要有两种形式,一种是将电机的驱动板内置于电机内部,一种是使用外部驱动器驱动电机。对于无位置外驱电机,通常利用反电动势波形寻找最佳的换向点,电机运转时各相的反电动势与转子位置密切相关,因此反电动势测试尤为重要。

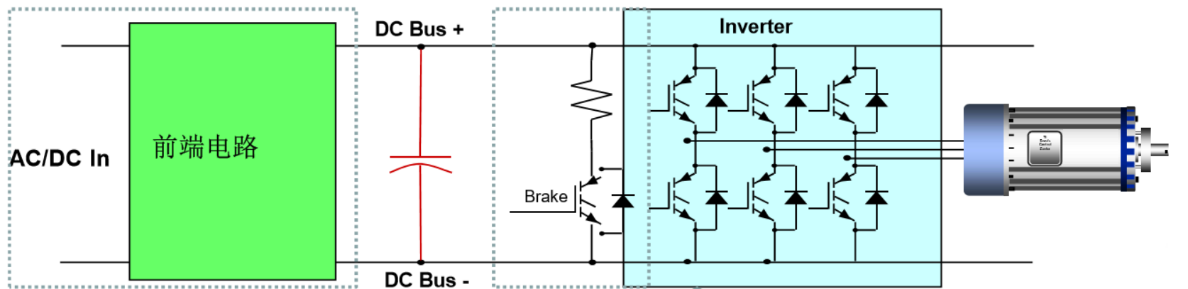

电机驱动示意图:

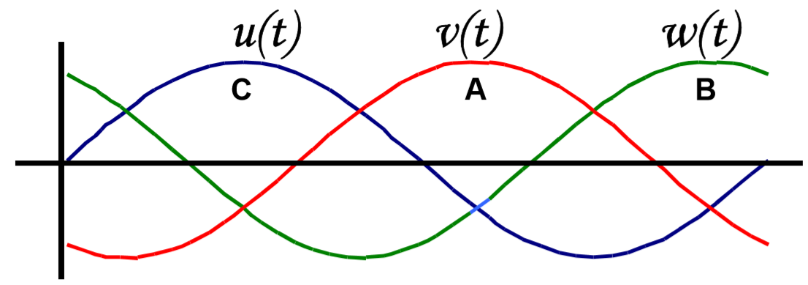

电机在旋转过程中,电机会产生反向电动势,反向电动势是从UVW三根引出线反馈给驱动器,因此反电动势的实际波形如下图:
艾普智能外驱电机测试设备主要测试功能:
安全性能测试:交流耐压、绝缘电阻:U、V、W短接对机壳;
电机参数测试:绕组电阻测试:UV、VW、WU之间测试电阻;
反电动势:UV、VW、WU反电动势、相序、三相相位角、波形显示;
有霍尔的可以测试:hall高低电平、频率、占空比;

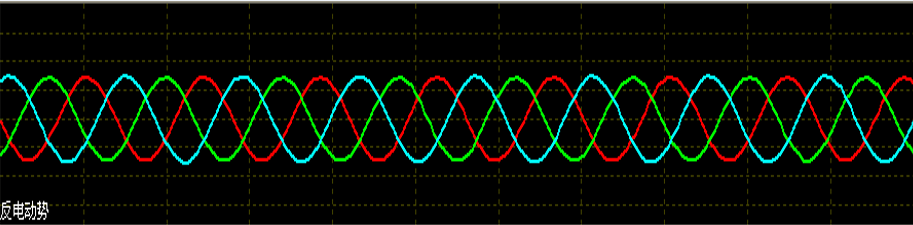

反电动势波形:

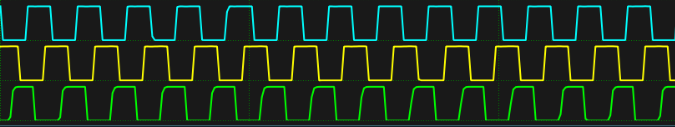

Hall波形:
艾普智能专注全球电机测试,为客户提供定制化电机测试解决方案,选择艾普就是选择专业
更多的无刷电机测试知识请点击此处查询
