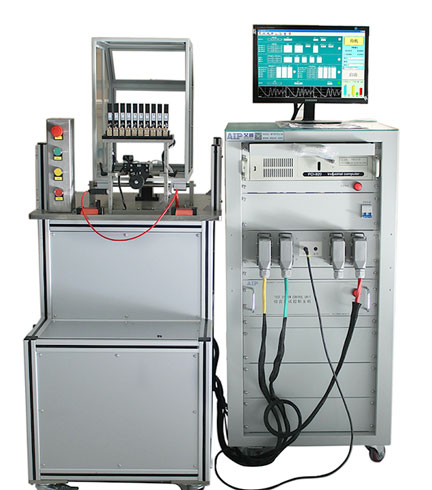

青岛艾普智能仪器有限公司与**外资电机有限公司签订的高端水泵电机定子测试订单于近日完成交付。
该外资电机有限公司工厂及业务遍及全球，在高端水泵电机领域位居前沿，此次被测电机定子与新能源汽车电机定子结构类似。此水泵电机定子结构含线圈电阻、PT热敏电阻，电热丝电阻等11个绕组。测试功能包含耐压、绝缘、匝间、电阻、转向等。测试要求产线自动化测试，并与MES生产管理系统对接，测试功能复杂而强大。
艾普智能专注全球电机测试，不断与国内外优质企业，全球化企业合作，在电机测试领域不断提升新的高度。
1.测试项目：附高端水泵电机定子测试系统技术参数
测试项目 | 三相六线 | 三相三线 | 单相定子 |
交流耐压 | √ | √ | √ |
U-V、V-W、U-W、UVW-PE、UVW-PTO/PTC、PTO/PTC-PE | 主/副-PE、主/副-PTO/PTC | ||
绝缘电阻 | √ | √ | √ |
U-V、V-W、U-W、UVW-PE、UVW-PTO/PTC、PTO/PTC-PE | 主/副-PE、主/副-PTO/PTC | ||
匝间耐压 | √ | √ | √ |
U-V、V-W、U-W 或者 U1-U2、V1-V2、W1-W2 | 主线圈、副线圈、主副线圈 | ||
线圈电阻 | √ | √ | √ |
U-V、V-W、U-W 或者 U1-U2、V1-V2、W1-W2 | 主线圈、副线圈、主副线圈 | ||
PTC/PTO电阻 | √ | √ | √ |
PTC1-PTC2 | |||
加热丝电阻 | √ | √ | √ |
Heater1-Heater2 | |||
转向 | √ | √ | √ |
采取用传感器判断磁场方向的方法判断旋向，CW/CCW可选 | |||
2.技术参数
交流耐压 | |
输出电压设定范围/精度 | AC 200～5000V ±(3%×设定值+20V) |
击穿电流测量范围/精度 | 0.1～40.0mA ±(3%×显示值+0.1mA) |
击穿电流预置报警范围 | 上限：0.10～40.0mA；下限：0.00～40.0mA |
测试时间范围/分辨率 | 0.5～300s 0.1s/步 |
电弧侦测 | 1～9级(9级为最高灵敏度) |
绝缘电阻 | |
输出电压设定范围/精度 | DC 500V/1000V ±(2%×设定值+10V) |
绝缘电阻测量范围/精度 | 1～500MΩ ≤200MΩ：±(5%×显示值+5MΩ)； >200MΩ：±(8%×显示值+10MΩ) |
绝缘电阻报警设定范围 | 上限：0～500MΩ；下限：1～500MΩ |
测试时间范围/分辨率 | 0.5～300s 0.1s/步 |
匝间耐压测试 | |
输出电压设定范围/精度 | 500～5000V ±(5%×设定值+10V) |
波形比较项目 | 面积、差积、电晕、相位 |
直流低电阻测试 | |
测量范围及精度 | 0.5Ω～2000Ω ±(0.5%×显示值+2个字) 可设定温度补偿 |
测试时间范围/分辨率 | 1～300s 1s/步 |
PTC/PTO电阻 | |
测量范围及精度 | 0.5Ω～2000Ω ±(0.5%×显示值+2个字) 可设定温度补偿 |
测试时间范围/分辨率 | 1～300s 1s/步 |
加热丝电阻 | |
测量范围及精度 | 0.5Ω～2000Ω ±(0.5%×显示值+2个字) 可设定温度补偿 |
测试时间范围/分辨率 | 1～300s 1s/步 |
接地电阻 | |
接地电阻测量范围/精度 | 10.0～600mΩ ±(3%×显示值+5个字) |
测试时间范围/分辨率 | 1～300s 1s/步 |
