    电机定子怎么测量好坏?

      作者:艾普智能点击:22630发布时间:2022-04-19 08:24:50

      分享到:

    电机定子测量好坏需要确认电机定子的各个参数是否正常,常见的电机定子问题是定子使用过程中线圈绕组断路短路,除此之外还有一些电机出厂时本身就存在的问题。一般有两种方法对电机定子进行测量,一是用于工厂和实验室的专业电机定子测量设备,二是家庭用的万用表。

    一、专业电机定子测量设备

    专业的电机定子测量设备不适合家庭使用,因其高效精准及可批量测试的优点,主要应用于工厂或实验室,不同类型的电机定子需要测量的参数不同,专业厂家可根据不同定子需求定制专属定子测量设备,同时测量所需参数,测量完成后在显示屏上直接显示合格或不合格及声光报警,更加精准高效。

    根据定子应用电机类型,定子测量设备可大致分为以下几种类型:

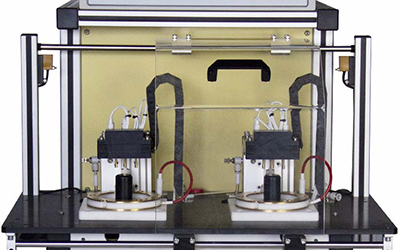

    1、交流电机定子测量系统

    可测量交流耐压、绝缘电阻、匝间耐压、直流电阻、电感、反嵌、转向等;超高性能,兼容上述项目,易于维护,支持智能自检、远程故障诊断和在线软件升级,插板式设计,方便拆卸更换,测量效率相较于传统人工测量更加高效精准。

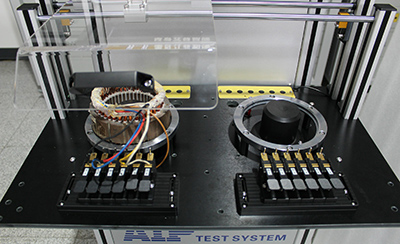

    2、三相电机定子测量系统

    可测量交流耐压、绝缘电阻、匝间耐压、直流电阻、转向等。其中若定子所应用的电机属7.5KW以上大功率电机,匝间耐压测量时可选配大匝间测量系统,此系统采用军工级电子元件,升级超大匝间能量,有效提升测量效果。

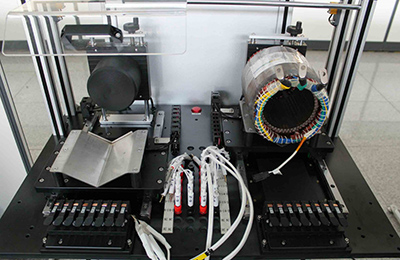

    3、伺服电机定子测量系统

    可测量交流耐压、绝缘电阻、匝间耐压、直流电阻、相间耐压、电感等。测量系统支持开机自检及远程维护功能,保障设备每天正常运行,最大化保障定子生产效率。

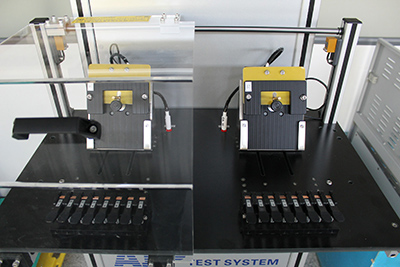

    4、步进电机定子测量系统

    可测量交流耐压、绝缘电阻、匝间耐压、直流电阻、相间耐压、电感、相序等。一次夹装可完成所有预设项目的测量,节约人力成本。

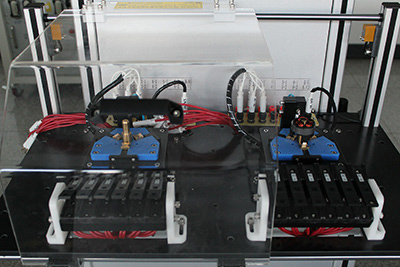

    5、无刷电机定子及有刷电机定子测量系统

    可测量交流耐压、绝缘电阻、匝间耐压、直流电阻、电感、转向、反电动势、相序、霍尔特性等。采用简单高效的装夹方案,方便操作,实现流水线生产;样品信息海量存储,可预先设定超过1000项测试档案;设备适配性广,匝间测能支持10uH以上线圈测试,且电压闭环反馈,测试更加准确。

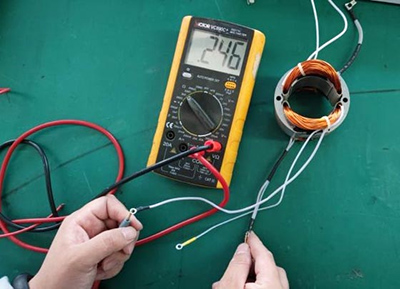

    二、万用表测量电机定子

    万用表是一种多用途的通用测量仪表,不仅可以用来测量电压电流,也能测量电阻、通断、二极管等。对于大众而言,万用表是较为简单的定子测量仪表。

    1、万用表测量定子是否断路。用万用表电阻档位测量定子绕组两端的电阻值,若导通则说明定子正常,若不导通则说明定子绕组断路;

    2、万用表测量定子绕组是否搭铁。用万用表电阻档测量定子绕组线端与铁芯之间的电阻值,正常时应不通,如果导通或电阻值少于50MΩ则表明定子绕组搭铁或绝缘不良。


    艾普智能作为电机定子测量设备的专业生产制造商,专注全球电机测试,持续开发电机定子测量新方案,为电机行业发展保驾护航!

    本文由专注全球电机测试的艾普智能原创编写,版权所有,侵权必究,转载请注明出处。
