    无刷电机测试项目

      作者:艾普智能点击:9356发布时间:2022-05-10 07:57:48

      分享到:

    无刷电机测试是无刷电机出厂前必须进行的测试,那么无刷电机测试项目有哪些呢?本文以空调风扇无刷电机为例,列举部分无刷电机测试项目给各位作为参考。

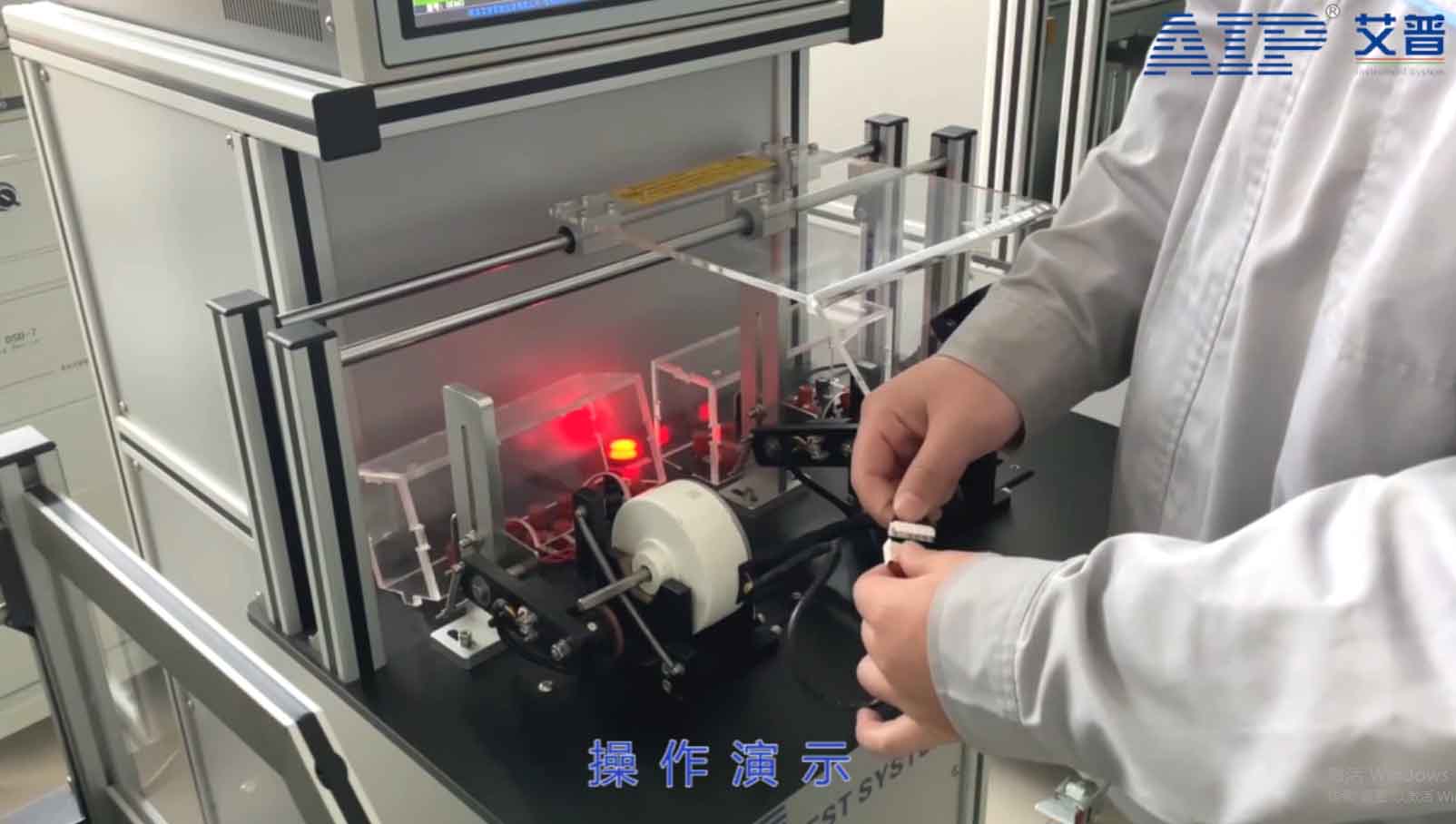

    1、无刷电机空载测试项目

    无刷电机空载测试可测试无刷电机内部线圈匝数是否正确,铁芯质量和定、转子间的气隙大小是否符合要求。本次测试可检测无刷电机交流耐压、绝缘电阻、空载性能、电势线导通、阻抗压降。除此之外,此项目可兼容内外驱无刷电机:外驱电机可增加测试直流电阻、霍尔特性。

    将电机放置在工装台上,将无刷电机与工装台连接,进行测试。


    无刷电机空载测试项目优点是兼容性好,可兼容内外驱及多种尺寸外形电机;测试数据自动存储,对接MES系统,实现数据交互共享。

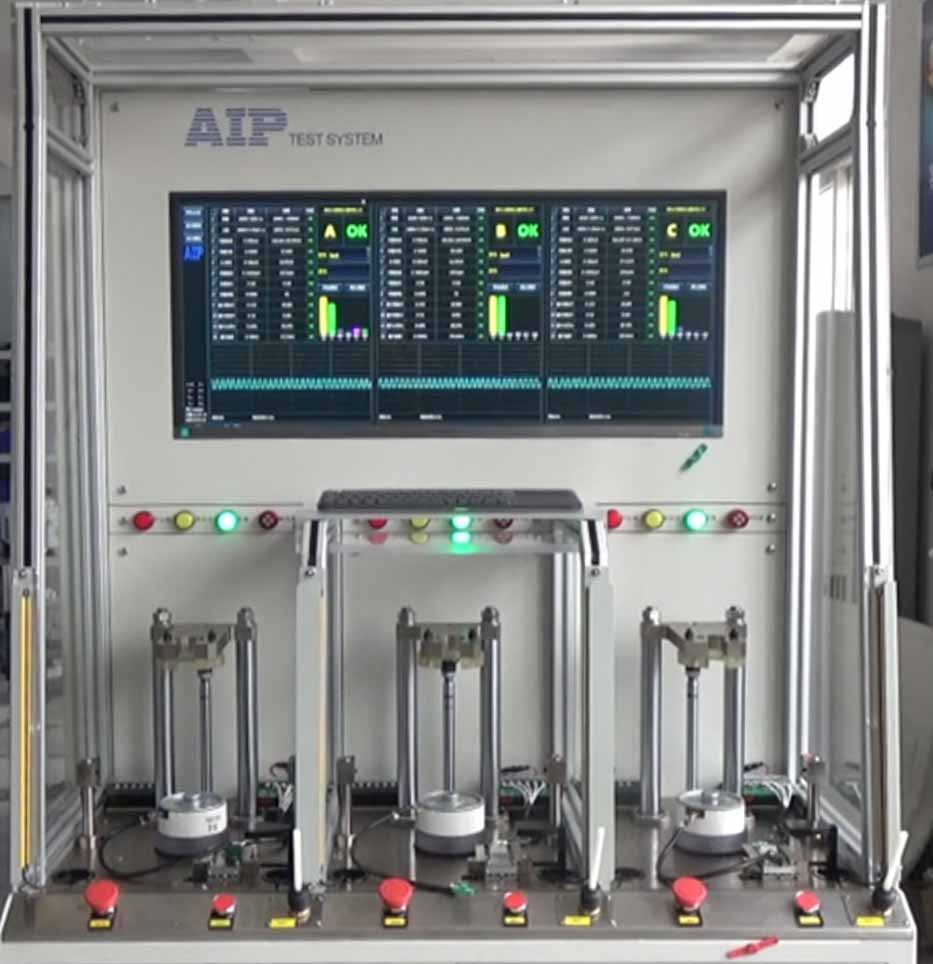

    2、无刷电机小扭矩加载测试项目

    无刷电机小扭矩加载测试常规可测试交流耐压、绝缘电阻、负载性能、霍尔特性、阻抗压降、缺相检测、转速、转向。其特点是:适用加载扭矩0.10~0.75Nm电机测试,兼容内驱和外驱,外驱电机增加直流电阻和反电动势,建议反电动势和负载性能二选一。


    无刷电机小扭矩加载测试设备的优点是:可多工位并行测试,提高生产效率;根据电机特性,灵活设置各个电源的时间间隔及上/下电时间。

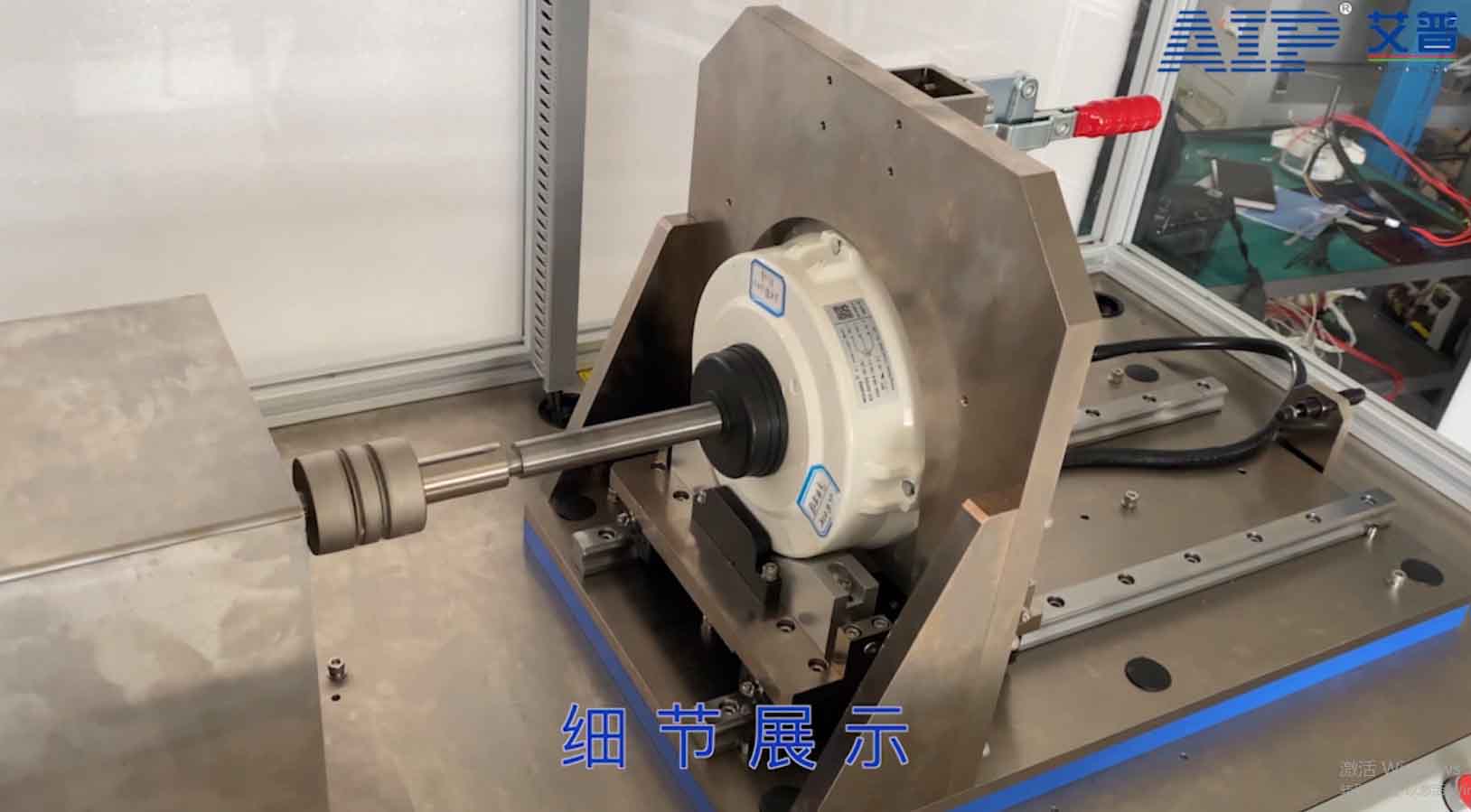

    3、无刷电机大扭矩加载测试项目

    无刷电机大扭矩加载测试项目和小扭矩加载测试项目差别不大,常规测试增加了直流电阻和反电动势,减少转速项目测试。此类测试项目建议加载扭矩>0.75Nm电机选用,具体方案根据电机本身参数设计。


    无刷电机小扭矩加载测试设备的优点是:电源滤波功能,保证电源在上下电过程和电机运行过程没有毛刺。

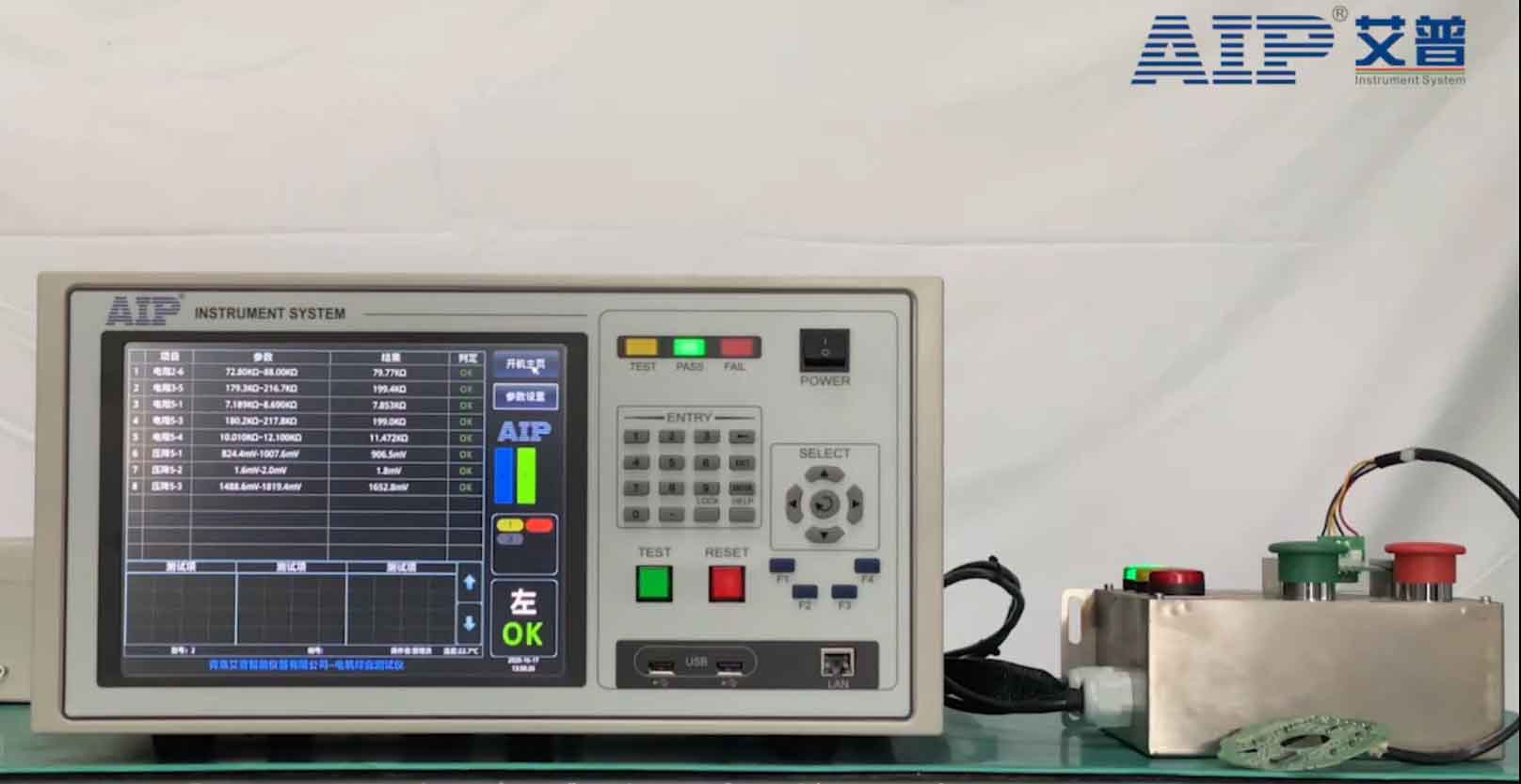

    4、无刷电机阻抗压降测试项目

    阻抗压降是判断绕组是否变形的依据。在此次测试项目中,主要检测电机绕组与驱动板焊接是否缺相,检测驱动板自举电容是否良好, 通过检测Vm、Vcc和GND中间的阻抗压降,可发现电路板上元件是否不良, 为电机质量再上一道保险。简单来说测试项目就是阻抗或压降,其中阻抗范围是0~2MΩ,压降范围是0~2V。

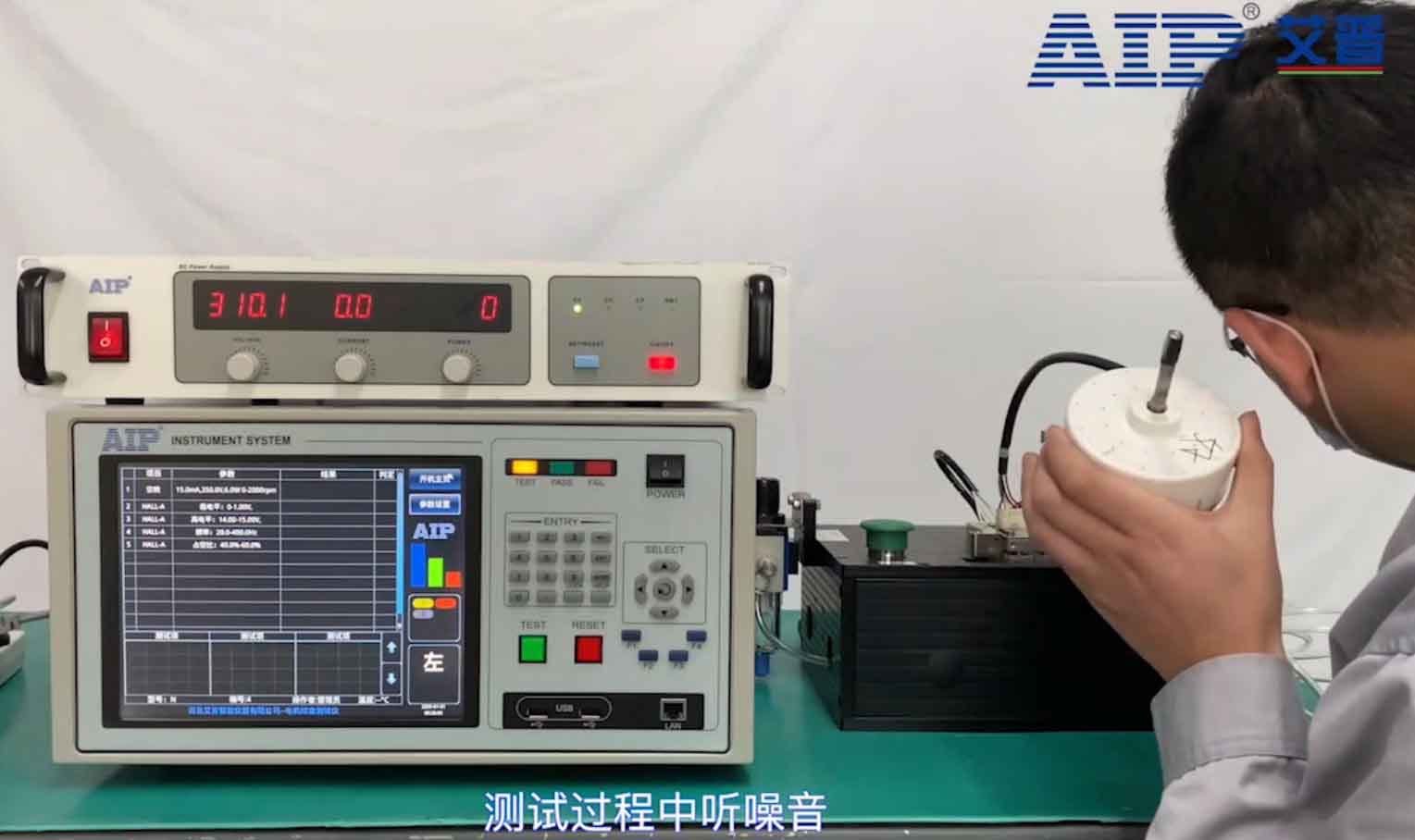

    5、无刷电机噪音测试项目

    无刷电机噪声主要由电磁振动噪音、机械振动噪音和空气动力噪音三部分组成,为了判断电机产生的噪音是否在规定范围之内,在电机出厂前会对无刷电机噪音进行测试。

    无刷电机在进行噪音测试时,需要建立一个专门符合声学测试要求的环境,环境内噪音值一般都低于40dB(A),也称之为测试静音房。将待测电机放置在在静音房中,通过给电机施加稳定直流源,电机额定状态运转,人工判断该电机噪音, 该工序设计在电机加载测试之后,设备小巧,占空间小,搬运方便。同时可测试空载功率和霍尔特性。

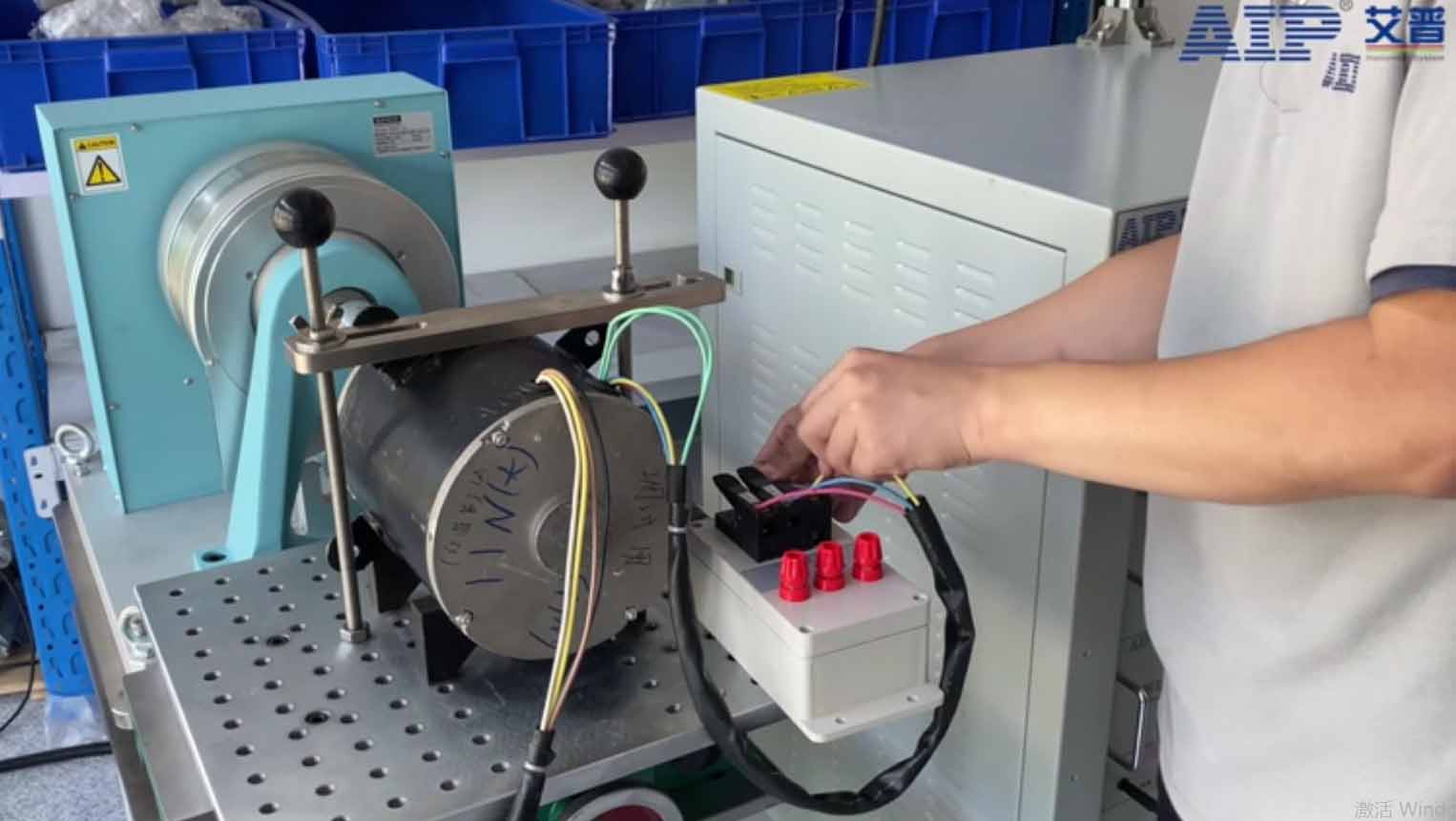

    6、无刷电机测功机测试项目

    无刷电机测功机可测试电压、电流、功率、转速、扭矩、效率、寿命试验、温升试验。兼容性好,可兼容交流无刷电机与直流无刷电机测试,一套控制系统可满足多种电机测试;系统精度千分之二,转速精度千分之一,250000次/分的高速运算刷新,保证数据精准。


    上述为艾普智能研发的部分无刷电机测试项目,更多无刷电机测试系统请关注公司官网,还有不解之处,欢迎来电咨询,我们竭诚为您提供更贴心的服务!

    本文由专注全球电机测试的艾普智能原创编写,版权所有,侵权必究,转载请注明出处。
