电枢转子是电机的重要部件，品类繁多，常见的电枢转子的线槽数和换向器片数从三片到几十片不等，每个线圈单元的匝数从一匝到几百匝不等，转子线圈的绕制工艺也分为单线双绕式、双线单绕式、单线复绕式等，在生产制造时会产生虚焊、焊接不良、断线、脱钩、挂钩、绝缘不良、匝间不良、线径匝数错误等多种不良现象。

市面上普通的电枢转子测试系统测试能力有限，一般只能测试出比较明显的故障比如线圈短路或击穿现象，不能分辨出微小的虚焊现象，这会造成出厂的电枢转子不良率长期处于一个比较高的数值，增大电机生产厂家的售后成本，同时会打击企业的品牌效应。

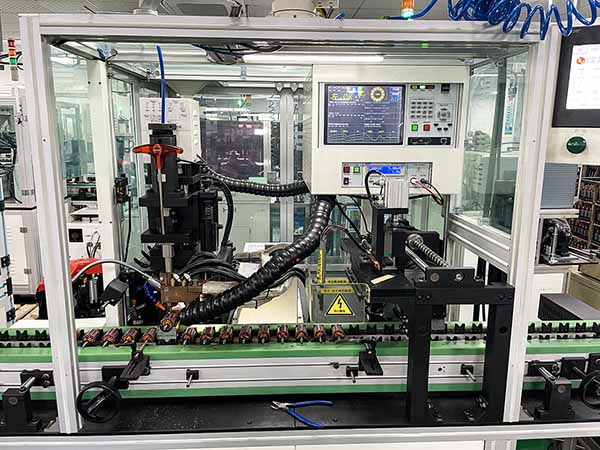

针对此类现象，艾普智能研发的电枢转子测试系统适用于各类电枢转子电机性能的在线及离线测试，可用于电动工具电机、园林工具电机、吸尘器电机、小家电电机、无刷电机及有刷电机等各行业电机的批量测试。

电枢转子测试系统的测试项目有焊接电阻、片间电阻、跨间电阻、绝缘电阻、交流耐压和匝间耐压测试。

1、焊接电阻

焊接电阻测试极为重要。电枢转子生产时虚焊的情况时常发生，测试系统主要测试的是换向片与绕组之间焊接点的电阻值，系统会自动评定焊接质量，找出虚焊点并标注不良品。

2、片间电阻

测试相邻或相隔的两片换向器间的线圈电阻值，可发现线圈匝间短路、断线、脱钩、挂钩方向错误、圈数差、换向器片间短路等，不需要将同一产品进行多次测试，精度极高。

3、跨间电阻

跨间电阻测试是对相隔180°的两片换向器间的线圈电阻值进行测试。可对不同线圈单元之间的漆包线线间短路现象进行检测。

4、绝缘电阻

在线圈绕组与铁芯之间施加一定的直流电压，测量转子的绝缘电阻值，检测的是线圈对铁芯有无漏电或短路现象。

5、交流耐压

在线圈绕组与铁芯之间施加规定值的交流电压，持续一定时间，测试交流介电强度，用来测试是否存在短路、击穿和闪烙现象。

6、匝间耐压

在相邻或不相邻的两换向片间加载一定幅值、一定波形的冲击电压，用来检测线圈匝间及换向器片间有否存在绝缘不良或短路的现象，还可检验绕组的部分反嵌、线圈阻值是否超差。

艾普智能专注全球电机测试，深耕电机测试行业30年，了解各行业电机测试难题并坚持研发新产品新项目，更多行业电枢转子测试系统信息可在官网查阅，任何相关问题可随时联系我们！
