在实际的电枢转子生产过程中，因各种原因，电枢转子会出现虚焊、短路、断路等问题，产生电枢转子不良品，若这些不良品混在合格品中出厂，应用过程中会造成电机不良等一系列问题，影响厂家产品质量口碑，在这里介绍一种电枢转子测试方案，对电枢转子电气性进行测试。

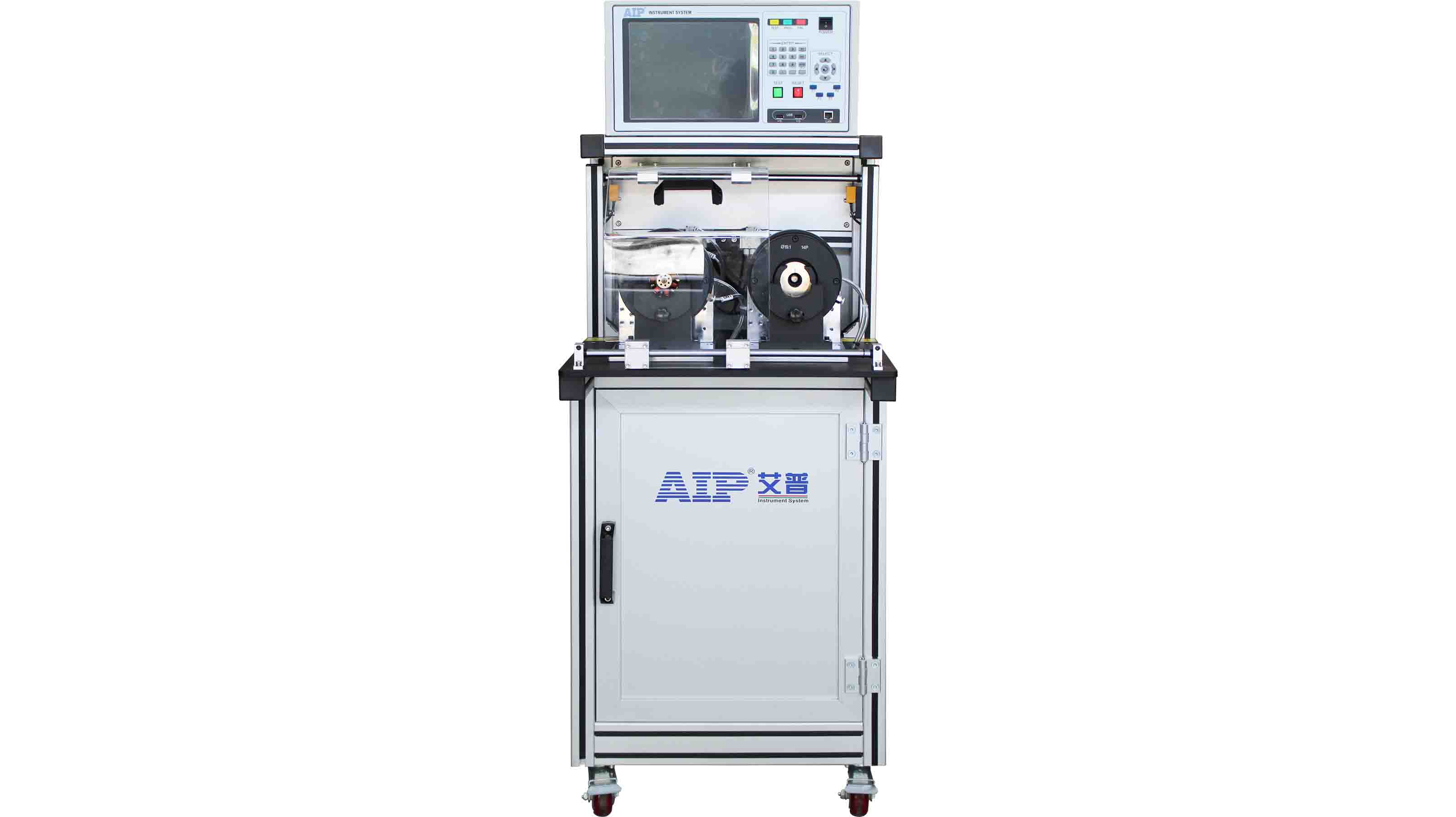

这里介绍的电枢转子测试方案是使用电枢转子测试设备进行测试。

一、电枢转子测试项目

电枢转子电气性能测试的是电阻和耐压，其中电阻是测试焊接电阻（电枢的虚焊情况）、片间和跨间电阻（电枢换向片间的电阻）；耐压是测试匝间耐压（换向片间的冲击电压）、交流耐压（电枢换向片中是否存在绝缘不良或短路现象）。

上述中的焊接电阻测试是评估电枢测试设备性能优劣的重要依据。

二、电枢转子测试过程

使用电枢转子测试设备对电枢转子测试十分简单。

1、将电枢转子放置在设备工装台上，电枢夹头工装可自动夹紧电枢转子。

2、滑动工装台上方滑罩进行自动测试。测试设备对电枢进行测试是将电枢夹头工装内部的测试针顶在换向片上，测试针在换向片上距离挂钩位置的一定距离，换向片的电阻值一般是μΩ级别，因此改变测试针与挂钩间的距离会使电阻测试值有μΩ级的变化，可以得到测试电阻值。

3、电枢测试设备得到测试结果。

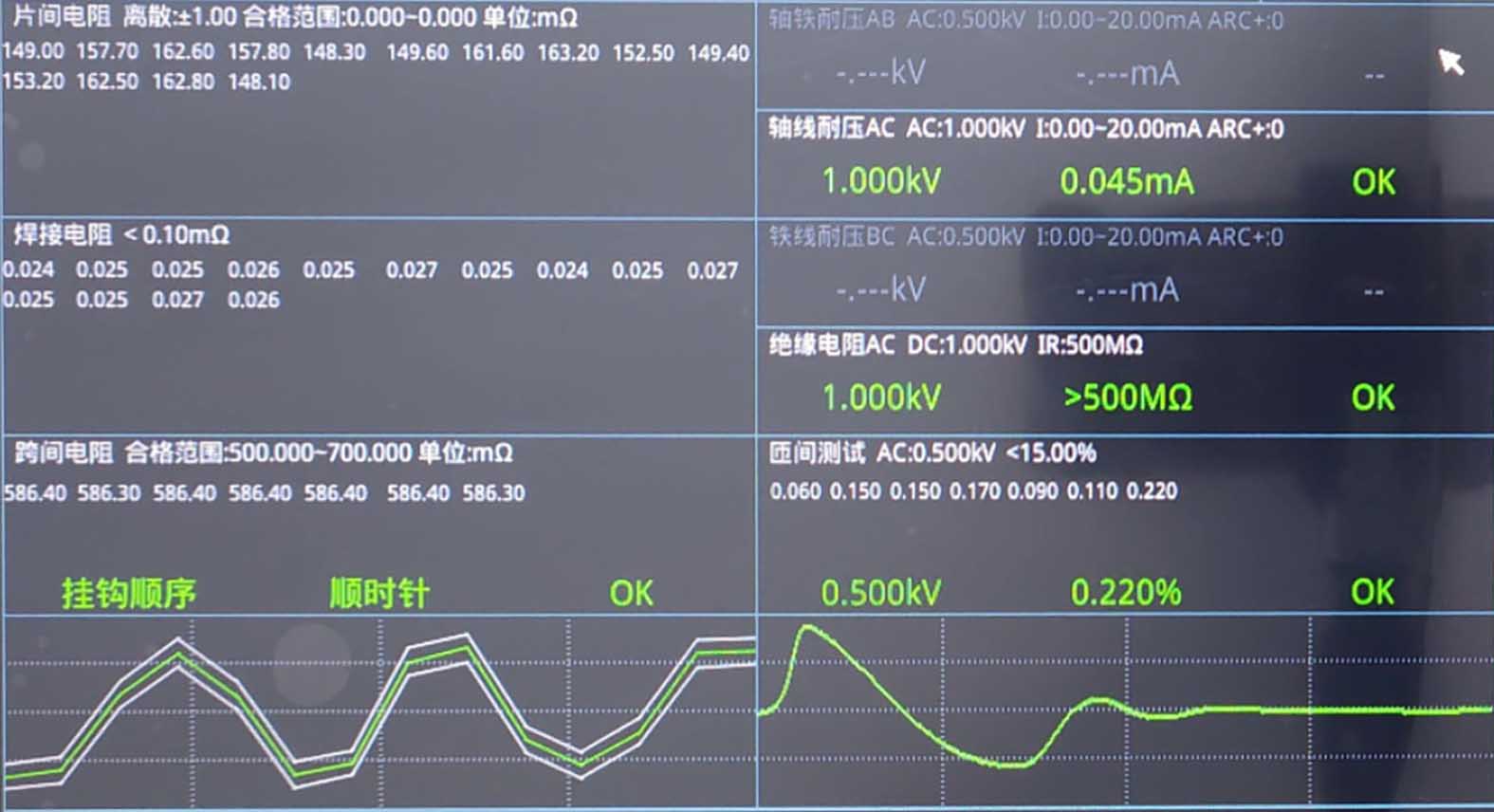

测试结果界面中，测试项目的合格范围可在后台设置，测试结果以数据及曲线方式显示，更加直观；其中片间电阻、焊接电阻、跨间电阻及匝间测试数值直接显示在界面中，可看出焊接电阻值在0.024-0.027mΩ（差距3μΩ），其焊接阻值均在合理范围内。

在测试结果右边栏最上方环状图案，可体现电枢转子各换向片是否合格，合格为绿色。可以显示该电枢转子有14片换向片，顺时针方向测试，测试时间为5.369s，测试速度高速准确。

三、电枢转子测试设备优点

1、适配多种电枢转子，一台抵多台，降低设备成本。

电枢转子品类繁多，但其结构均由换向片、铁芯及绕组组成，因此其测试项目大同小异，在单台电枢转子测试设备中配套多种电枢夹头工装，主机后台调整测试项目上下限，即可满足不同种类电枢转子测试需求，降低设备购置成本；

2、操作简单。

电枢转子测试设备测试方式简单，电枢人工放置操作及设备自动测试过程可控制在6s内，极大程度提高测试效率；

3、开机自检、远程维护。

为保障每日电机测试正常运行，所有电枢转子测试设备内置开机自检程序，每次开机时设备自行检测是否正常，若出现问题可进行远程故障排查及更新，各功能模块独立运行，单独工作不受其他功能影响，极大程度确保每日工作正常进行，不耽误出货。

4、支持数据共享，减少售后排查时间。

电枢测试设备与互联网联通同时可对接MES系统，时间数据交互共享，测试数据可上传服务器，按日期存储，后续出现售后问题时查询测试数据方便，便于排查产品问题。

艾普智能专注全球电机测试，想客户之所想，急客户之所需，根据客户需要针对性定制切合电机产品的测试设备，努力提高测试效率降低用户使用成本，更多电枢转子测试设备可在官网中查阅，联系我们免费提供电机测试方案！

本文由专注全球电机测试的艾普智能原创编写，版权所有，侵权必究，转载请注明出处。
