电机定子线圈测试仪是对定子线圈进行质量测试的仪器。

一、电机定子线圈测试仪原理

电机定子种类多且原理不一，但电机定子几乎都是在定子铁芯所开的线槽中绕制或嵌入多匝线圈，并将各线圈按规定要求接线形成电机绕组组成，其中线圈通常是由导线（漆包铜线）构成的。

下面是比较典型的电路模拟图。

电机定子可在线圈中加入抽头，或将上述电路图进行组合、加入温度探头、保护开关，组合成更为复杂的电路模型。

二、电机定子线圈测试仪测试项目

电机定子线圈的绕制方法有两种：单根导线绕制和多根导线绕制。因此电机定子制造时常见故障有：接线错误、出现错误、线圈线径错误、线圈单元反嵌、匝数错误、匝间绝缘不良、匝间短路、相间绝缘不良、相间短路、绕组对铁芯绝缘不良、绕组对铁芯短路、反嵌等。

应对上述不良情况，电机定子线圈测试仪有以下几种测试项目可供选择：

1、直流电阻：测试各相线圈的直流电阻值，可确定线圈线径是否错误、是否存在严重短路、断线、线圈圈数超差等现象；

2、交流耐压：在线圈绕组与铁芯之间施加规定值的交流电压，持续一段时间后检查交流介电强度，可测试出是否存在短路、击穿现象；

3、绝缘电阻：在线圈和铁芯之间施加一定的直流电压，测试其绝缘电阻值来检测线圈对铁芯有无漏电和短路现象；

4、匝间耐压：在各绕组间施加一定幅值及波形的冲击电压，可测试各绕组内部线圈匝间或各相间是否有绝缘不良或短路现象，同时可检测线圈圈数是否超差、线圈单元是否反嵌及接线错误。

三、电机定子线圈测试仪测试过程

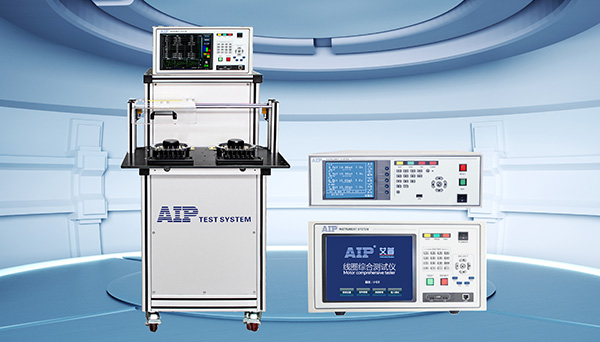

电机定子线圈测试仪测试过程比较简单，根据需求选择立式和台式测试仪。两类定子线圈测试仪测试功过程及测试项目一致，仅是外观结构不同，按需选购即可。

电机定子线圈测试仪测试过程很简单，仅需3步即可得到测试结果。

1、将待测电机定子线圈与测试仪连接；

2、按动启动按钮或滑动工装台上滑盖开始自动测试测试；

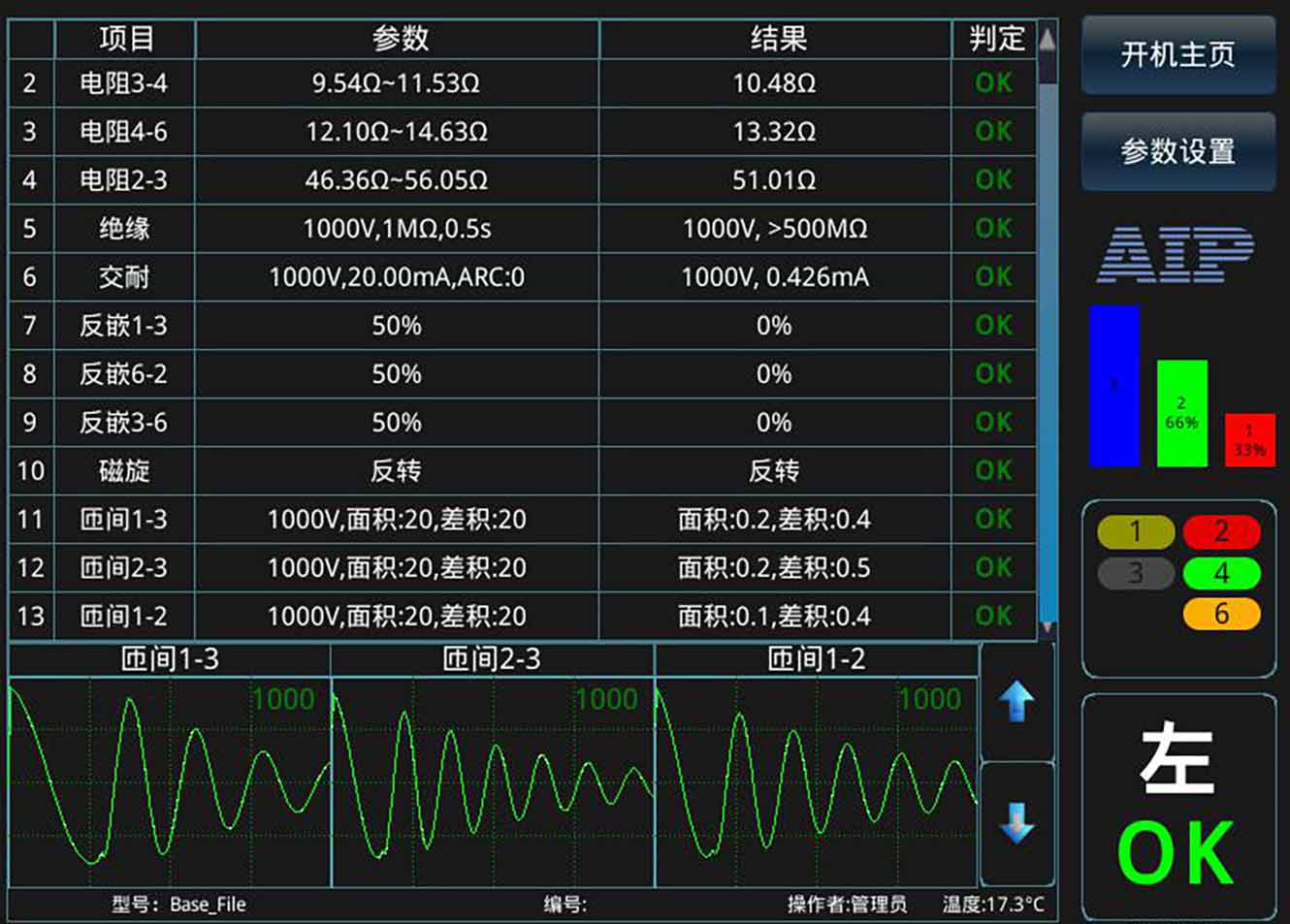

3、线圈测试仪显示屏显示测试结果数据及测试曲线，测试完成。

四、电机定子线圈测试仪优点

普通的线圈测试设备测试能力有限，通常只能检测出较为明显的不良情况，而一些较为隐蔽的绕线嵌线、局部接线错误及匝间不良不能直接识别，会造成不良电机定子线圈漏检出厂。

艾普智能研发生产的电机定子线圈测试仪在解决上述问题的同时还有以下优点：

1、测试简单全面。电机定子线圈测试仪可一键测试所有设定项目，测试速度快，无需人工多次操作，减少人工操作时间，提高测试效率；

2、测试仪适用范围广。电机定子线圈测试仪适用于所有电机线圈类定子的检测；

3、智能化操作系统。测试仪支持智能自检、远程故障诊断和在线软件升级，不需等待，可联网进行系统更新，每次使用开机时仪器自动检测，确保每日正常测试出厂；

4、测试数据存储方便。测试仪支持联网数据存储，实现数据交互共享，大量数据存储于网络无需人工二次输入，方便测试数据调取，节省时间。

艾普智能专注全球电机测试，多类型电机定子线圈测试仪满足多种电机定子测试需求，联系我们可获得免费电机测试方案！
