现在市场上有三种测功机可供客户选择使用:HD磁滞式全系列、MPD磁粉式全系列、ECD涡流式全系列,包含风冷式F、水冷式W、压缩气冷式A和鼓风机冷却方式B。每一种测功机都有它的优势和限制,所以必须根据实际的测试要求来选择合适的测功机。

世界上没有哪一台测功机可以测试所有的电机!每一台测功机都有其固定的最佳测试范围,超出最佳测试范围,可能会导致测试数据偏差较大,严重者甚至损坏测试设备。

如何选择测功机?应该从以下三方面入手。

1、 最高转速   测功机本身所能承受的最高转速是测功机一个重要性能指标,超过了这个转速限值,测功机容易出现性能衰退并加速老化,甚至造成不可修复的致命损坏,主要表现在轴承烧死、空心杯转子甩裂、磁粉退磁等方面。按被试品的转速高低来选择确定测功机的类型,以确保其空载转速处于测功机的安全转速范围内,且越低于测功机的最高转速越好。一般而言,比较高速(经验认为空载转速在8000rpm以上)的被试品一般采用涡流测功机测试,中高速(经验认为空载转速在800rpm到15000rpm之间)的被试品宜采用磁滞测功机测试,较为低速(经验认为空载转速在1000rpm以下)的被试品使用磁粉测功机测试。三种测功机的测试范围存在着一定程度的交叉,选择时可兼顾其它方面的考虑:比如说输出功率、扭矩、价格、后续的发展、使用的频率等等;

注:通常在最高转速时,测功机并不能输出最大扭矩。

2、 最大扭矩   测功机的扭矩传感器就是一个带传感信号且可恢复的弹簧片,形变的大小反映出扭矩的大小。通常在测功机的扭矩量程范围内,传感器可以自由变形和恢复,但如果出现严重超载、强烈震动、猛烈冲击等现象,则会对传感器造成损坏。扭矩传感器一般只能更换,不能维修。在《单相异步电动机试验方法GB/T9651-2008》的4.2.2章节中明确提出:“选择仪表时,应使测量值位于20%~ 95%仪表量程范围内”;“转矩测量仪的标称转矩,应不超过被试电机额定转矩的3倍”,所以,要预先估算出被试品的最大扭矩。部分公式及经验值如下:

u 输出功率公式:P2=n*T/9.55     n:转速(r/min)         T:转矩(N.m)

u 效率公式:η=P2/P1*100%      P2:输出功率(W)      P1:输入功率(W)

u 效率经验值:串激电机:<65%   罩极电机:<30%

u 估算感应电机最大转矩:TN=(P2*9.55)/(no*0.9)*2         no:空载转速

u 估算串激电机最大转矩:TN=(P1*η*9.55)/(no*0.6)*2     no:空载转速

3、 运行功率   运行功率就是测功机能够接受的最大功率及测功机给被试品加载时发出的热量。测功机吸收的功率和加载后发出的热量由施加给被试品的扭力(T)和受到负载后被试品的转速(n)所产生的。由此可见,被试品的输出功率必须小于测功机的运行功率,否则将会因热量迭加给测功机造成致命的、不可修复的损坏。运行功率分为短时(5分钟)运行功率和连续(2小时)运行功率,通常短时运行功率比连续运行功率大一些。测功机的散热能力直接决定了其持续加载的时间长短,散热方式的不同决定了运行功率的大小,因此,机械特性比较硬的电机选择测功机时,应当考虑合适的冷却方式。

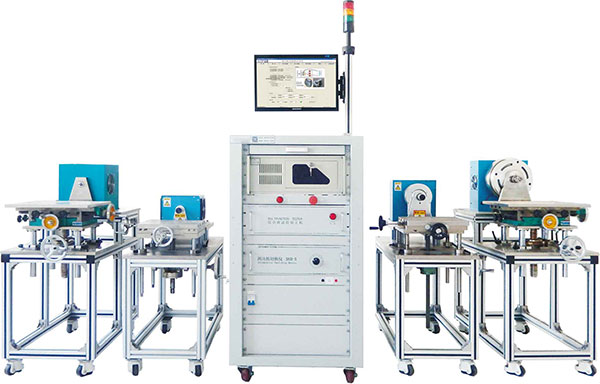

艾普智能仪器—测功机智能测试系统
