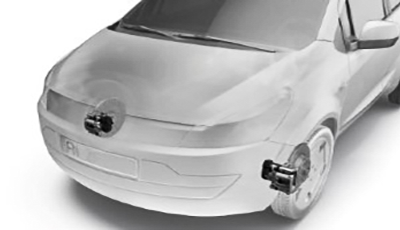

汽车EPB(电子手刹)是汽车中常见的停车制动系统,传统的机械手刹已经逐步被汽车EPB(电子手刹)所替代。EPB电机是EPB系统的核心组件,EPB过电子控制和电动机驱动,实现车辆的停车制动。本文将从EPB电机结构原理和EPB电机工作原理应用两方面介绍EPB电机工作原理。


一、EPB电机结构原理

EPB电机是EPB系统的关键部分,EPB系统主要由电子控制单元(ECU)、EPB电机和EPB传动机构组成。

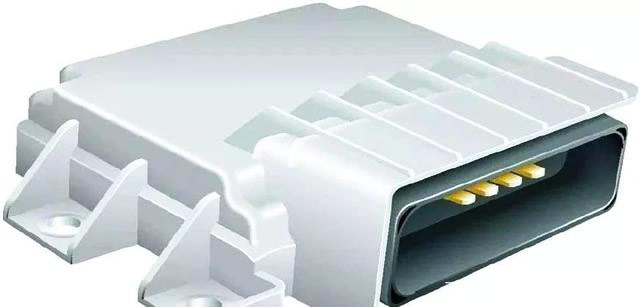

1、EPB电子控制单元(ECU)

EPB系统的工作由汽车的电子控制单元(ECU)控制。ECU接收到汽车传感器的信号,经过处理和判断后,产生相应的控制信号。这些信号通过线束传输到EPB电机的控制模块。

控制模块接收到信号后,会对EPB电机进行控制。EPU根据指令激活相应的电路,通过控制EPB电机的继电器实现开关操作。控制模块还负责监测EPB系统的状态,包括手刹的释放和应用情况,以确保系统的正常运行和安全性能。


2、EPB电机

EPB电机是实现停车制动的关键部件。EPB电机通常是直流电机,通过电源电压的供给,将电能转化为机械能,实现制动力的产生。EPB电机通常由电机、减速器和传动装置组成。

电机作为动力源,负责产生足够的扭矩来驱动制动机构。减速器用于降低电动机的转速,并提供足够的转矩输出。传动装置将电动机的转动传递到制动机构上,实现刹车片的压紧或释放。

EPB电机的工作方式非常直观。EPB电机可以接收到ECU给出的信号,EPB电机根据信号指令进行开启停止。EPB电机通过传动机构将制动器施加到车轮上,实现停车,同时EPB电机会产生足够的扭矩,确保汽车停稳。


EPB电机的动力来源是汽车的电力系统,EPB电机使用汽车电池或其他电力源提供的电能,这种电动力传输方式消除了传统机械手刹所需的拉线或杆件,使得EPB系统更加紧凑高效。

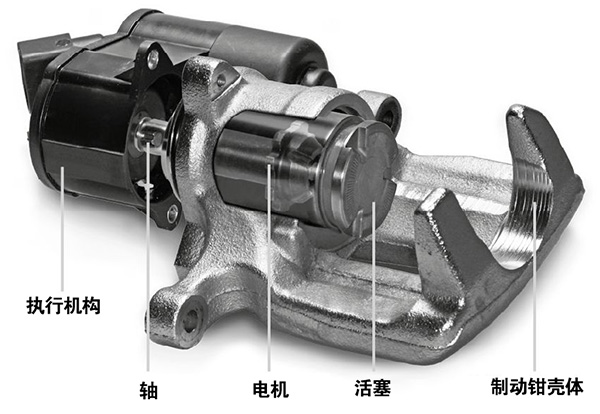

3、EPB电机传动机构

EPB电机传动机构具有连接EPB机和制动机构的作用,使得电机的转动能够直接影响刹车片的运动。常见的EPB传动机构包括螺杆传动和齿轮传动。

(1)EPB螺杆传动机构

EPB螺杆传动机是构通过螺杆和螺杆帽的螺纹配合,将EPB电机的旋转转换为线性运动。当EPB电机转动时,螺杆带动螺杆帽移动,推动刹车片向制动盘施加力,实现制动效果。EPB螺杆传动机构具有简单可靠、高效稳定的特点。

(2)EPB齿轮传动机构

EPB齿轮传动机构则利用齿轮的啮合传递转动力量。EPB电机通过电动机输出轴上的齿轮,驱动与之啮合的齿轮,进而推动刹车片运动。齿轮传动机构能够提供更高的传动效率和更大的转矩输出,适用于较大型的EPB系统。


二、EPB电机工作原理应用

EPB电机工作原理在现代汽车中得到广泛应用。相比传统的机械手刹,EPB系统具有更高的精准性和可控性,为乘车人提供了更优越的安全性和便利性。

1、EPB系统可以通过电子控制单元实现自动化的停车制动功能。

汽车驾驶员只需轻按手刹开关或自动换挡时触发,EPB电机便会自动执行制动操作,这极大减轻了驾驶员的负担,为驾驶员提供了更加舒适方便的驾驶体验。

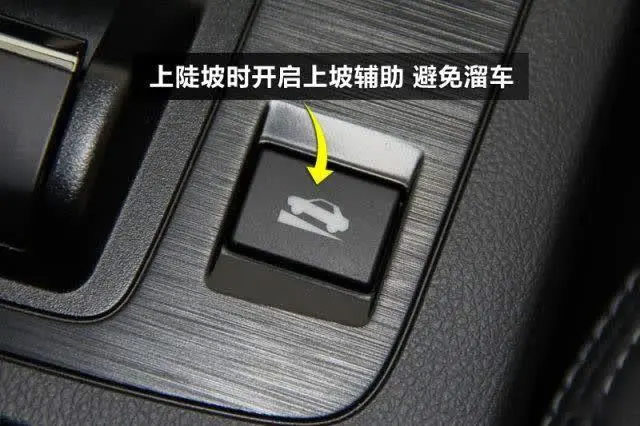

2、EPB系统还具备电子稳定性控制(ESC)和自动上坡辅助(HSA)功能。

EPB电机可以根据汽车传感器的信号和控制模块的算法,智能调节制动力度,实现汽车的稳定性控制和坡道起步的辅助功能。


汽车EPB电机作为EPB系统的重要部件,直接关系到汽车自动驻车制动的有效性,防止汽车出现溜车现象,确保乘车人安全。因此对于汽车EPB电机的出厂检测非常重要。

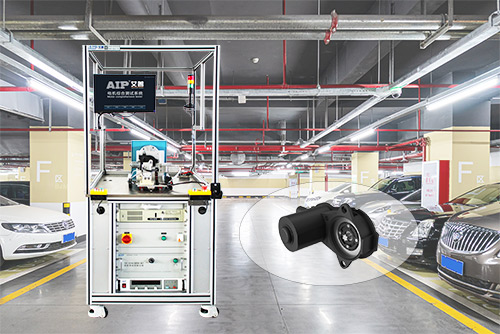

AIP艾普专注全球电机测试,拥有完善的汽车电机测试方案,有汽车驻车(EPB)电机测试系统、汽车p档电机测试系统等上百类汽车电机测试系统,定制化测试方案一定会满足您的需求!
